很多pcb工程人员面对CAD文档都比较头疼。有时候需要转换成gerber格式文件。但是CAD文件怎么转换成gerber格式呢？其实掌握了方法是比较简单的。下面小渲就来分享方法吧！

工具/软件

硬件型号：戴尔DELL灵越14Pro

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

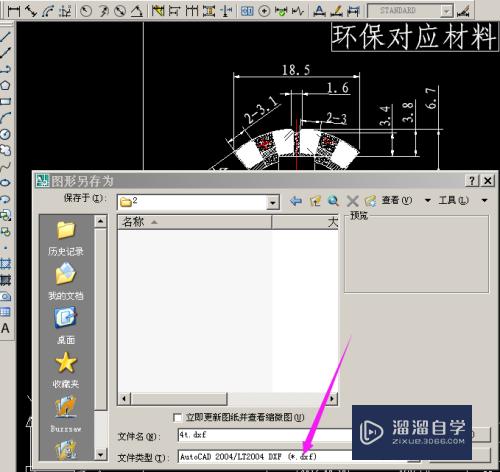

打开原CAD文档。对设计的图层进行初步的了解。选择菜单文件---另存为。选择需要保存文件的目录。在窗口下方的文件类型中选择dxf。建议选择2004版本的。保存。

第2步

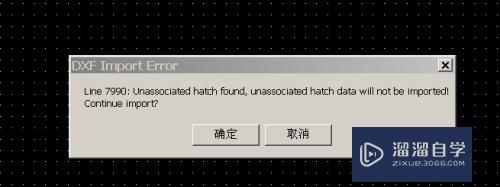

打开CAM350软件。点击file---import-----DXF。找到刚刚保存的DXF文件。选择。打开。如果出现下列窗口。表示部分图形无法识别。可不用理会。直接点确定。通常来说。无法识别的一般是汉字或者其余较为复杂的线。

第3步

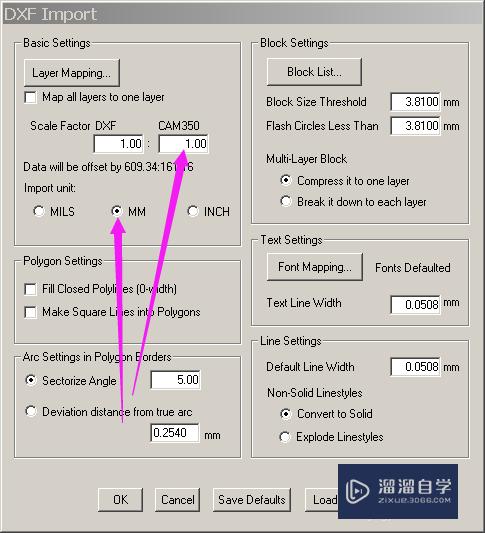

接下来。会出现参数设置窗口。这一步只要将单位设置为公制mm。比例设置为1:1即可。设置好之后。点OK。

第4步

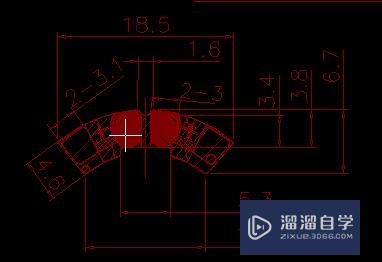

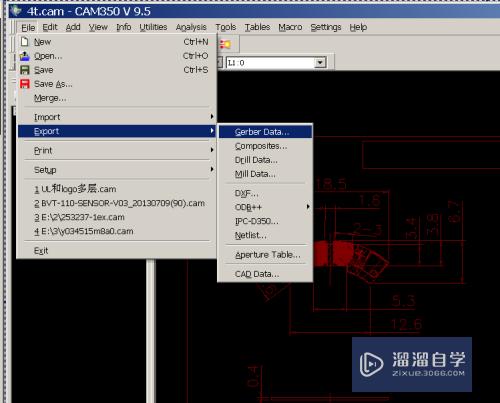

完成上面的步骤之后。文件就可以成功读入到CAM350界面中了。接下来需核对一下刚才的CAD文件。查看有无转漏的情况。核对无误后。就可以通过file---export----Gerber生产Gerber文件了。

以上关于“CAD文件怎么转换成gerber格式(cad转换gerder格式)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
