CAD是非常不错的精确绘图软件。我们可以使用各种命令进行绘制图纸。在CAD里面绘制的图纸。实际上都是与我们生活贴合的。日常所见的东西比较多。今天我们就来联系CAD怎么绘制易拉罐。帮助大家熟悉软件。

工具/软件

硬件型号：小新Air14

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

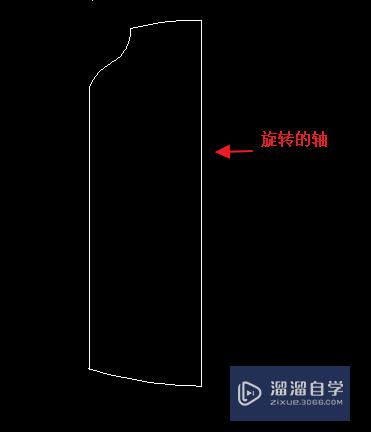

1.我们首先旋转工具栏“视图”->“三维视图”>“左视图”。根据易拉罐的界面画一个用于旋转的图形。主要用到直线和弧线命令。注意打开对象捕捉。以确保各个线段的相连。

第2步

2.然后我们将视角转换到东南等轴测视角。然后输入命令符“PE”。输入选择多条线段命令“M”。输入“Y”将所有线段转化为多段线。输入“J”合并a。b。c。d线段。

第3步

3.输入“surftab1’和”surftab2“。将旋转网格密度设置为36。

第4步

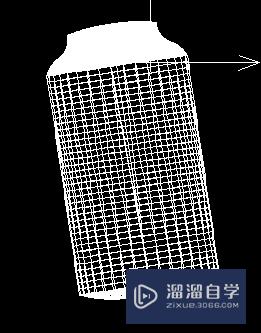

4.输入旋转网格命令”revsurf“选择合并后的线段为旋转线段。e线段为旋转轴进行旋转。

第5步

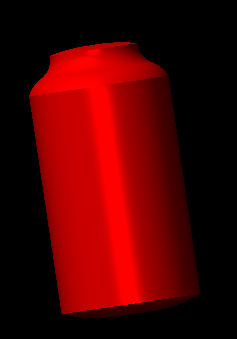

5.就这样。一个易拉罐的三维模型就出来了。
