CAD尺寸标注之后。有修改标注尺寸文字的需要。比如因为文字太小看不清楚。需要将其变大；或者是标注文字太大。显示相互叠加而看不清。所以我们需要修改。下面一起来看看CAD怎么修改标注尺寸字体大小吧！

工具/软件

硬件型号：华为MateBook D 14

系统版本：Windows7

所需软件：CAD2014

方法1：绝杀方法改变当前标注样式字体大小

第1步

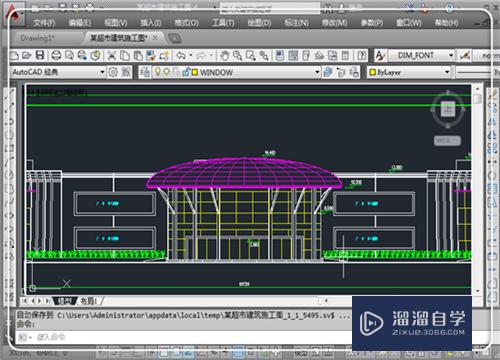

这个方法适合于高校学生以及公司工程人员使用。实用性强。针对性高的特点。更改标注字体准确有效。尤其是针对工程中。具有大量的图层。单个更改非常麻烦的情况尤其有效。如这里的建筑顶面的一个标高文字。觉得很小。不易看清。下面讲如何将所有的这个图层的文字一次性改变大小。

第2步

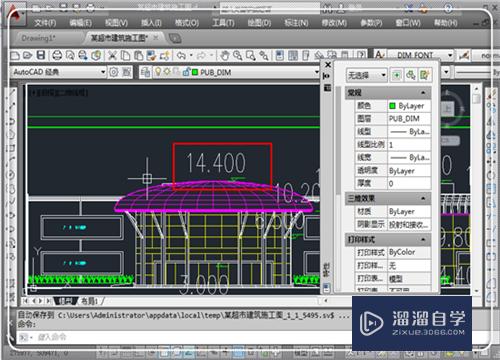

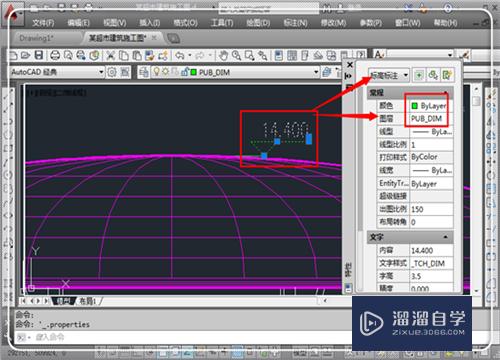

双击这个标高。弹出该标高文字的“特性”窗口。如果没有填出。点击它。然后右键点击--特性即可打开。或者是点击菜单栏的“修改”--“特性”也能够打开。这里记住两个信息。一个是上面的名称“标高标注”（你的以你的出现的为准）。以及图层的名称“PUB-DIM”（你的以你的出现的为准）。

第3步

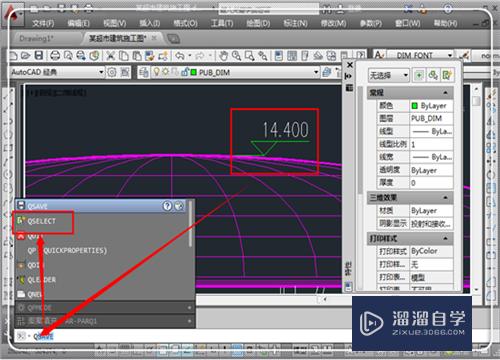

点击一下空白处。取消选中的标注文字。然后在命令栏。输入“q”。弹出q的相关选项。点击“qslect”（即快速选择）。

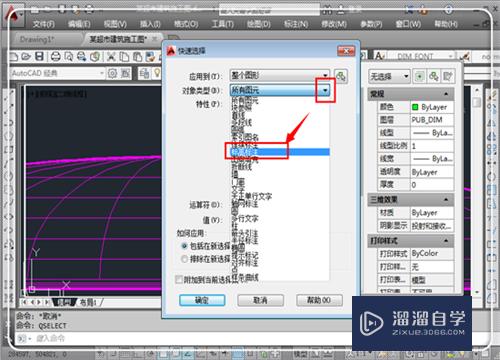

第4步

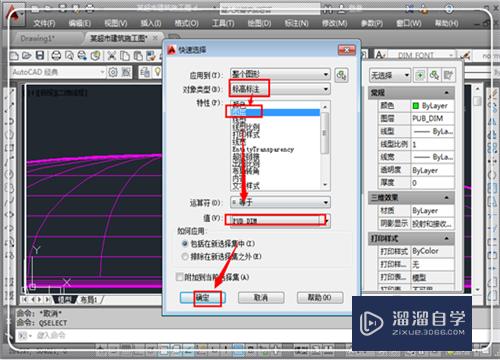

进入快速选择窗口。在对象类型中找到“标高标注”（你的以你的刚才记下的为准）。

第5步

“特性”一栏。找到并点击选择“图层”。然后点击“值”后面的倒三角形。

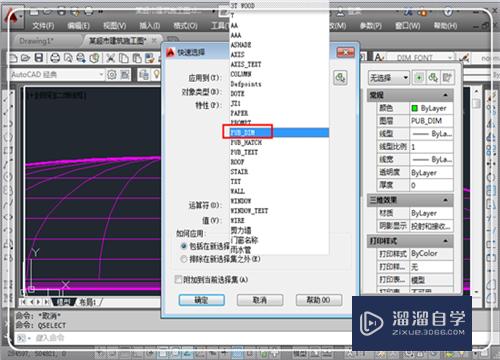

第6步

在“值”这一栏。找到并点击选择“PUB-DIM”（你的以你刚才记下的为准）。

第7步

选择完毕。将“对象类型”。“特性”。“值”都选择完毕。点击“确定”。

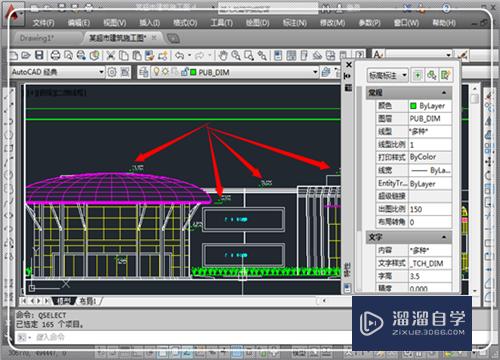

第8步

可以看到。这时候将所有本图层的文字都选中。同时可以在右边的“特性”窗口中看到所选择的图层的特性。如果这个特性被关掉了。点击“修改”——特性。调出来。

第9步

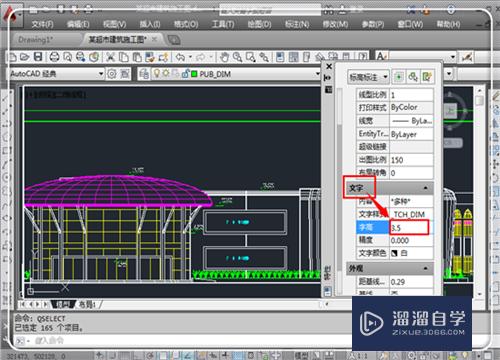

在“文字”栏目下。在“字高后面的小方框中。输入喜欢的字体大小。然后点击特性窗口中的其他位置。就可以看到输入字体大小的效果了。如果不满意。重新输入即可。满意之后。按ESC键退出即可。

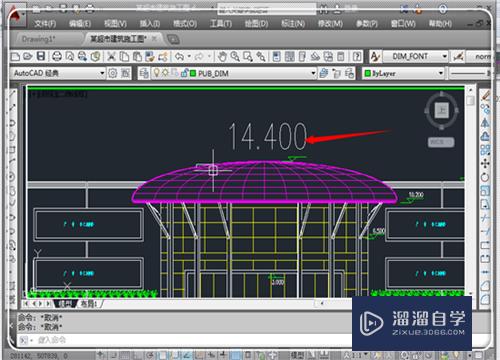

第10步

这里是修改之后的效果。将旁边的特性窗口关掉。这样就轻松而准确的改变了标注字体的大小。

方法2：常规方式改变标注样式字体大小

第1步

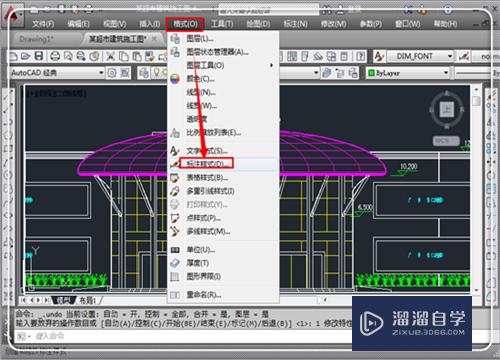

这个方式是一般大家所使用的。不过相对而言没有方式一有效和有针对性。尤其是在图层多的情况下。不过这种方式的应用特点是。图层较少时候。应用还是比较方便。同时。如果以后绘制的图就需要更改后的字体大小。可用本方式。点击“格式”——“标注样式”。

第2步

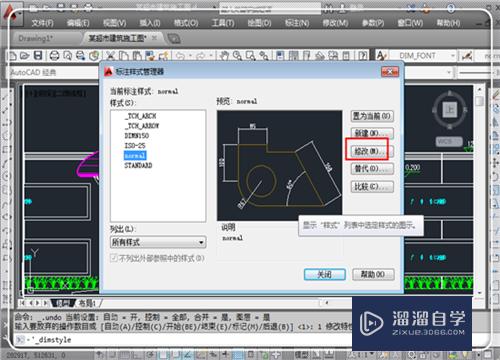

进入标注样式对话框。这里是默认进入的标注样式中。如果有多个标注样式。就需要选择了。如果这里只有一个标注样式。点击“修改”。

第3步

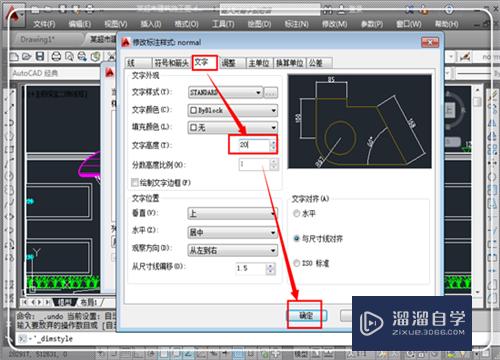

进入标注样式修改窗口。点击菜单栏的“文字”。然后在文字栏目下的“文字高度”后面的方框中输入想要的字高,点击“确定”关闭对话框。

第4步

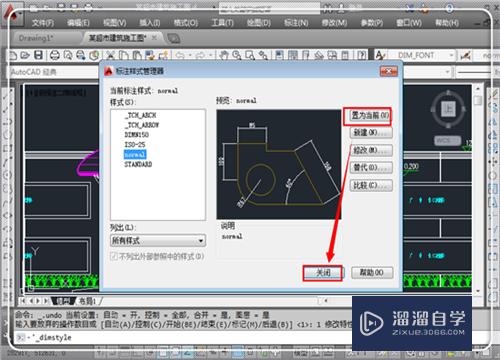

返回到标注要是对话框中。点击“置为当前”。然后点击关闭。这样就可以改变标注字体的大小了。

第5步

更改之后。就会达到自己所期望的字体大小。方便了工程图纸的交流和施工的方便准确。这个方式的优点是。在以后的标注中。都是以刚才设置的文字字体大小出现。方式一只是改变当前已经存在的字体大小。
