CAD可以更轻松地解决最严峻的设计挑战。借助其自由形状设计工具能创建所想像的形状。面对内容丰富的CAD图纸。我们常会需要计算图形的数量。那么CAD如何统计规则图形的数量？下面来分享技巧给大家。

工具/软件

硬件型号：戴尔灵越15

系统版本：Windows7

所需软件：CAD2007

方法/步骤

第1步

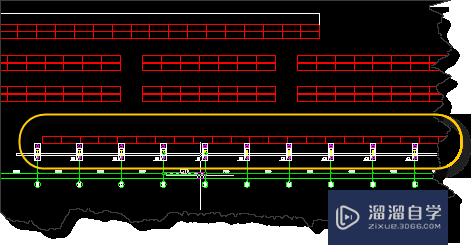

我们今天讲的方法其实是借助于标注命令。如图我们要统计矩形的数量。

第2步

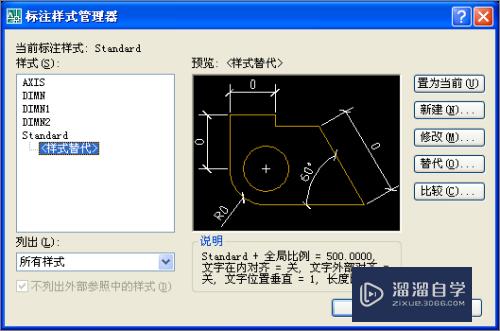

我们借助于标注。在命令行中输入D。空格后。打开“标注样式管理器”。单击“新建”按钮。

第3步

将主单位的精确度设置为0。如图所示。

第4步

文字位置。如图所示。设置为“上方”撤肺岔。文字对齐设置为“与尺寸线对齐”这人个设置的目的是方便驾民浏览。

第5步

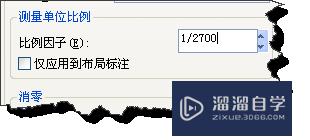

我们将比例因子设置为1/2700。我这里矩形的长度为2700。所以设置为1/2700。你可以根据自己的情况。重新设置。

第6步

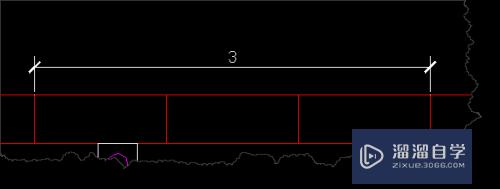

我们来测试一下。我们测量三个矩形的。你会发现测试的结果就是矩形的数量。也就达到了快速统计数量的效果。

第7步

这里大家有可以遇到这样的情况标注文字央低太小或太大。你可以在命令行里输入DIMSCALE。空格来调整。文字太小的话将数量调大。反之调小。
