不同的CAD图纸上。都会发现图纸上边有着标注。但有时候我们在标注完毕之后。发现尺寸值都不显示。那么为什么CAD标注后看不到尺寸值？下面小渲来分析一下原因。以及解决方法。

工具/软件

硬件型号：小新Pro14

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

初学者对标注样式的设置并不了解。上来使用的通常是CAD软件提供的标注样式STANDARD或ISO-25。假设绘制的图形长度比较小。标注还看上去比较正常。假设尺寸大一些。就会出现这样的现象。

第2步

首先来了解一下这两个默认的标注样式。STANDARD是针对英制图纸使用的。箭头大小和字高的设置都是0.18。当图形尺寸在10以内时。标注尺寸绘制完看上去比较正常。ISO-25是针对公制设置的。25表示箭头大小和文字高度都是2.5。当图形尺寸在100以内时。标注尺寸看上去比较正常。

了解了这两种默认标注的设置。结合我们绘制的图形的尺寸。我们就应该知道文字为什么看不到了。比如你要绘制的是一张建筑图纸。尺寸都是米级的。用默认的标注样式看不到文字和箭头就太正常了。这种方式只能一个个标注地修改。或者一次选择多个标注进行修改。

第3步

【标注特征比例】是可以用变量控制的。也就是我们不去修改标注样式。直接设置一个变量值。也可以改变标注特征比例。设置方法如下：

1。输入dimscale。回车。2。输入100。回车然后我们画标注。标注的字高和箭头等特征就会放大100倍。我们用同一个标注样式。可以通过输入dimscale设置成不同比例。这种方式只能影响后面绘制的标注。如果绘制完标注用这个变量是无法修改的。

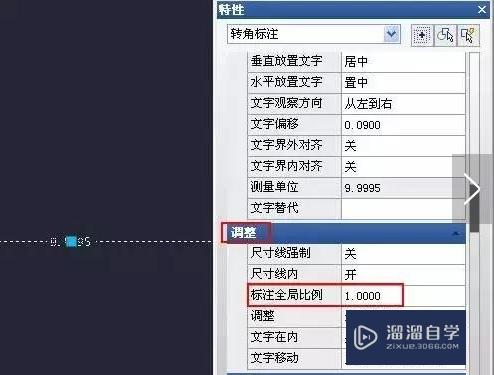

初学者如果绘制完标注后发现不对。可以选中标注。打开特性面板（CTRL+1）。找到标注全部比例例。修改成需要的值就好。如下图所示。

以上关于“为什么CAD标注后看不到尺寸值(为什么cad标注后看不到尺寸值了呢)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
