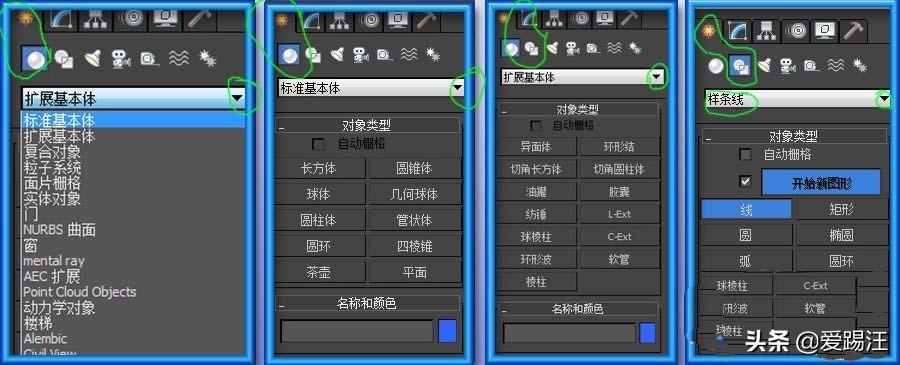

1、物体的创建:物体的创建一般会从“标准基本体”、“扩展基本体”中创建或修改软件自带的基本物体或使用“样条线’绘制来进行。

3dmax复合对象图形合并没反应(3dmax图形合并不了)

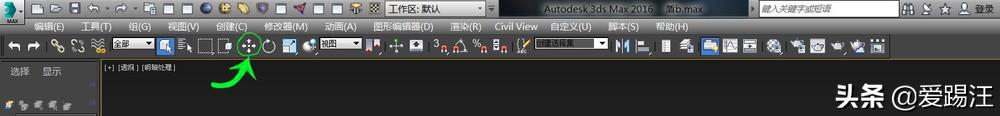

2、移动物体:点击工具栏内的移动按钮。该按钮为通用移动功能按钮。多边形的点、边、面、边界、元素等都可以通过该方法移动。物体的位置在底部有坐标显示。可以通过更改坐标值来直接改变物体的位置。

3dmax复合对象图形合并没反应(3dmax图形合并不了)

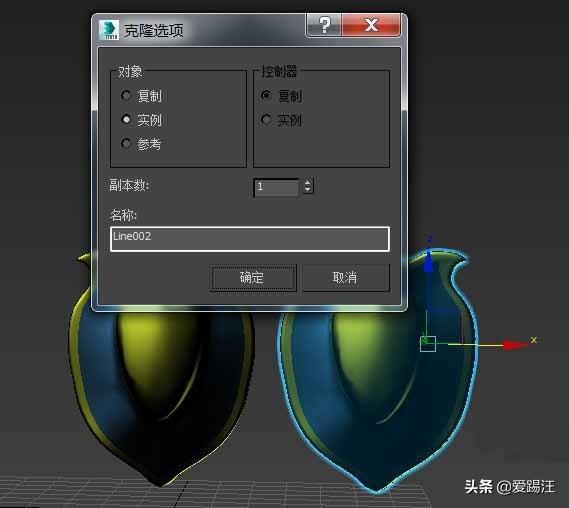

3、复制物体:按住”Shift“后再移动物体。会弹出复制类型选单。其中用”实例“选项获得的物体会随源物体的改变而改变。复制功能一样适用于点等多边形编辑单元的复制。(复制功能也可以在菜单栏和右键选单中选择”克隆来实现“)

3dmax复合对象图形合并没反应(3dmax图形合并不了)

4、旋转物体:点击工具栏上的旋转按钮。该按钮为通用旋转功能按钮。多边形的编辑单元都也可以通过该方法进行旋转。

5、缩放物体:点击工具栏上的缩放按钮。该按钮为通用缩放功能按钮。多边形的编辑单元都也可以通过该方法进行缩放。

6、创建物体镜像:点击工具栏上的镜像按钮。

7、快速对齐:点击工具栏上的对齐按钮。

8、集合物体:要将多个物体变为一个整体进行操作。只需在框选多个物体后。在菜单栏中打开”组“选单。点选”集合“中的”集合(A)“。

9、合并物体:要将两个物体进行合并为一个物体。只需使用”复合对象“中的”布尔“功能。在点击”拾取操作对象B“之前点中”操作“栏中的”并集“即可。

10、材质赋予:要为物体赋予材质时。只需打开材质编辑器。将材质球拖动到目标上即可。(材质需自行调配或使用默认材质)

11、一些常用功能备忘:

移动画面:按住鼠标滚轮中键移动鼠标

移动画面微调:先按键盘“↑”。再直接按键盘的“←”和“→”进行左右微调。按住“Shift”不放再按“↑”和“↓”进行上下的微调。

在工具栏调出“放置”按钮:将“工作区”选项更改为“设计”或“默认+增强型菜单”即可。

缩放画面:鼠标滚轮键

缩放画面微调:直接按键盘上的“↑”和“↓”键即可。

视窗隐藏网格:按键盘键“G”即可。

隐藏物体标示外框:按键盘键“J”即可。

显示模型网格:按键盘键“F3”即可。

围绕物体查看:按住“Alt”键不放。按鼠标中键移动鼠标即可。

在两个顶点间建立连接线段:先选中两个顶点。在右键选单内点选“连接”即可。

增加点和线段:右键选单中点选“剪切”即可。

使边角不受平滑类修改器的影响:为边角添加极小的“倒角”即可。

连接两个顶点:右键选单点选“连接”后。左键点击要连接的起始点后不要放开。将鼠标移动到结束点时再松开即可。

增加连接线:点选“右键选单”中的“创建线”后即可添加线段。

线段的复制:和复制物体相同。按住“Shift”移动即可。

将多条边调整到一个水平位上:右键点击缩放按钮。选择不规则缩放即可调节到目标水平位。

-------------------------------------

合并物体:使用“复合对象”中的“布尔”。在“操作”栏内选择“并集”即可。

去掉两个物体的接触部分:使用“布尔”。在“操作”栏内选择“差集”即可。

只保留一个物体融入另一个物体的部分:使用“布尔”。在“操作”栏内选择“交集”即可。

视图真实材质:点击视窗左上角显示的“[明暗对比]”。在出现的选单中选择“真实”即可。

预览物体材质:在材质编辑器里。点击“在视口中显示材质”按钮或鼠标左键按住“在视口中显示材质”按钮不放。在弹出的选择按钮中选择“显示明暗对比材质”。也就是左边边那个按钮。

预览真实材质:在材质编辑器里。鼠标左键按住“在视口中显示材质”按钮不放。在弹出的选择按钮中选择“显示真实材质”。也就是右边那个蓝色格子按钮。[真实材质按钮只有材质主界面才能点选。贴图界面内无法点选。]

凹凸贴图:材质编辑器-贴图勾选“凹凸贴图”后在选择凹凸贴图文件路径。该贴图用于在平面创造立体视觉效果。仅通过改变贴图来达到立体效果。非更改多边形外形。

【用于制作视觉立体效果】

置换贴图:该贴图用于根据贴图实现物体表面的多边形立体化。使用时需配合“细化”修改器。

【用于制作复杂的物体表面3D的凹凸,效果在渲染后可见。】

移动物体:右键选择移动命令或工具栏移动按钮后选中物体后拖动鼠标,放样获得的物体添加修改器后。需要点选修改器栏中的“Loft”名称。才能进行移动或点选其它物体。

复制物体:右键选择复制命令或在物体移动状态下按住键盘“shift”拖动鼠标

旋转物体:右键或快捷栏选“旋转”或工具栏旋转快捷按钮。

缩放物体:右键或快捷栏选“缩放”或工具栏缩放快捷按钮。

暂时隐藏物体:选中物体后右键点选“隐藏该物体”即可。

显示隐藏的物体:右键点选“全部取消隐藏”或“名称取消隐藏”即可。

反转物体:菜单栏-工具-选择“镜像”命令或直接在工具栏点“镜像”快捷按钮。

制作对称物体:添加“对称”修改器即可。

复制和实例的区别:修改复制的物体对源物体没有任何影响。修改实例物体的同时会修改源物体。

【可以实现选择同时修改或单独修改同样物体】

更改轴心位置:在命令面板点选“层次”。在“调整轴”栏中点选“仅影响轴”。即可移动轴心位置。

编辑组里的物体:选择菜单栏里“编辑”-“打开组”再点选物体即可。

重复规律排放物体

先选择要排放的物体。然后在“菜单栏”里点开“工具”选项卡。选择“阵列”。调节参数得到期望的效果即可。点击弹出的“参数设置窗口”中的“预览”按钮。可以实时的看到参数调节的结果。

将已经存在的对象进行等距离排列

迎第一个实体的中心画条样条线到最后一个实体的中心。再用样条线编辑器的拆分命令。最后移动物体到相应的等分点,(操作:按S开启三维捕捉!右键设置捕捉轴心,从圆1-圆4画中心直线,选中所画样条线,修改“线段”拆分为2,右键捕捉设置轴心与顶点,选种圆2-圆3中点与样条线上的等分点对齐)

---------------------------

可编辑多边形内功能:

多个顶点或边的同步处理:

选中多个顶点或边后选“缩放”“旋转”、“移动”等即可。

快速选择相连的边

添加“编辑多边形”修改器。再激活“建模”工具(位于功能按钮栏下方的菜单栏中)。在左侧“编辑多边形”选择项里点击“边”按钮。激活编辑“边”。再到其右侧的“循环”(Loop)栏里点击“---”循环按钮。激活循环功能。此时点击任意一条边时。会自动选中所有与其相连的边及延伸边。另外。选中任意一条边。再点击“循环”按钮也能做循环选择。

点击同处的“+”“-”按钮可以在单独选择的多条边的基础上进行相邻边的增减。

“扩大”、“收缩”按钮和“+”、“-”的功能相同。但多出了可以增减循环边的功能。

快速跳空选中相连的边

添加“编辑多边形”修改器。再激活“建模”工具(位于功能按钮栏下方的菜单栏中)。在左侧“编辑多边形”选择项里点击“边”按钮。激活编辑“边”。然后选中任意一条边。再点击“循环”栏内的“---”循环模式按钮右侧的那个带可选项的按钮即可。

快速选择平行的边

添加“编辑多边形”修改器。再激活“建模”工具(位于功能按钮栏下方的菜单栏中)。在左侧“编辑多边形”选择项里点击“边”按钮。激活编辑“边”。再到其右侧的“光环”栏里点击“≡≡≡”环按钮。激活环功能。此时点击任意一条边时。会自动选中所有与其平行的边。另外。选中任意一条边。再点击“光环”按钮也能做环选择。

快速跳空选中平行的边

添加“编辑多边形”修改器。再激活“建模”工具(位于功能按钮栏下方的菜单栏中)。在左侧“编辑多边形”选择项里点击“边”按钮。激活编辑“边”。然后选中任意一条边。再点击“光环”栏内的“≡≡≡”环按钮右侧的那个带可选项的按钮即可。

环形选择快捷方式

点选点、边或面。再按住键盘的“Shift”键不放。点选要环形选择的任意的点、边或面。该方法可以进行复选。即同时选中多个纵横的环形。

合并顶点:

焊接:先选中要合并的多个顶点。并确保要合并的顶点直接有连接边。再选择“焊接”并调节焊接的距离阀值。通过调节阀值可以设置顶点合并距离。

目标焊接:先点中“目标焊接”按钮或选项。再用鼠标点选两个要焊接的顶点即可。使用该方法需要亮点之间有边连接。若无连接可先选择两个顶点。在点击“连接”按钮。为两点创建一条连线边。再点选“目标焊接”进行两个顶点的合并。

在顶点或边之间增加一条连线:

连接:用于在顶点或边之间增加一连线。形成一条新的边。

在边上插入顶点:

先选择边。再在“编辑边”里面点击“插入顶点”按钮。之后就能用鼠标在边上插入顶点了。

在物体表面插入顶点和边:

点击“编辑边”里面的“切割”按钮。之后就看用鼠标在物体表面任意点击增加顶点及边。

平滑改变物体表面

点开“建模工具”栏。点击“软选择”按钮激活软选择功能。拖拽物体表面即可。

对面进行凹凸操作

先选中要凹凸的面。再使用“挤出”功能。调节参数为正数时为凸出表面。参数为负数时则是凹入操作。

增加分段数

选择物体的“环边”。拖动复制即可。需要注意复制“环点”是不能增加分段数的。点可以用于增加可调角度而标示分段数。

在边之间添加边

选择要添加边的边。再点击“编辑边”里的“连接”即可。

------------------------------

开口操作:将一个物体移进另一物体后选择要开口的多边形。依次点击“创建”-“复合对象”-“布尔”-“拾取操纵对象B”。点选开口形状用多边形。

单个封口操作:点选“边界”按钮。选中边界。在“编辑边界”里选择“封口”即可。该方法通常用于补洞。

指定边界的封口操作:点选“边界”按钮。选定要封口的两个边界。在“编辑边界”里选择“桥”。第一个参数为连接两个边界的多边形的数量。第二个参数为连接的凹凸量。

合并物体:在修改多边形项选“编辑多边形”。在“石墨工具”里选“附加”。点选要合并的多边形。

对齐物体边缘:点选物体后在工具菜单或快捷工具栏里选择“对齐”命令。点选要对齐的目标物体。

对齐物体整体:使用捕捉

线条增加顶点:在修改中点击右键选“细化”。在需要添加的地方点击就能完成添加。【另有“细化连接”为添加的点之后点击右键则会在之添加的点之间建立连接线条】

在线条中添加新的线条:在样条线修改中点击右键选“创建线”即可。【新创建的线与原来的线将视为一个整体】

绘制直角线条:按住“shift”键进行绘制。

绘图中撤销步骤:按“back”(←)后退删除键即可。

截取部分物体:用布尔方法将不需要的部分除去即可。【若原物体需要可复杂后截取】

合并顶点:将两个以上顶点拖至完全重合。然后右键选“目标焊接”即可。

删除顶点:选中顶点后右键选“移除”即可。【编辑栏里也有对应选项】

封口多边形:要将开口的多边形封口可选择“编辑多边形”-选“边界”-“封口”即可。

去除接缝:选择接缝处的顶点或边。在“编辑多边形”或修改器里选“目标焊接”。

圆滑边角:选定要圆滑的边或角。在“编辑多边形”或修改器里选“切角”通过调整里面的“角度”和“边数”来调整切角效果。

贴图:工具栏点“材质编辑器”。“贴图”栏勾选“反射贴图”在“贴图类型”列点选按钮后选“位图”加入所需贴图(不支持中文路径)。将材质球拖到要贴图的物体上即可。

即时显示贴图效果:打开“材质编辑器”。点选“在视口中显示标准贴图”按钮(第九个按钮)即可。

清晰化贴图:贴图完成后加入“UVW贴图”修改器即可。

创建盾面体:使用“弯曲修改器”调整X轴的“角度”。然后修改Y轴的“方向”为90度再调整Y轴的“角度”即可。

添加世界背景图片:工具栏-“视口背景”-“视口背景(B)...”-“文件”选择要添加的背景即可。

修改多边形:使用编辑多边形修改器即可。

修改样条线:使用编辑样条线修改器即可。

12、一些常用快捷键备忘:

快速循环选择

点选任意“点”或“边”。按住“Shift”在点选相邻的“点”或“边”即可。

只显示线框

按F3

显示物体和线框

按F4

隐藏或显示透视窗口座标线框

英文键“G”

精确缩放和移动画面

先按键盘“↑”键。在按方向键即可。要精确上下移动需按住“Shift”键再按上下键。否则为缩放模式。

满屏显示当前物体

英文键“Z”

透明显示

Alt+X

在两个顶点间添加线段(需先选中两个顶点)

Ctrl+Shift+E

右键选单项目“剪切”

Alt+C

转换为“透视图”模式

英文字母“P”

切换“选择的对象”

英文字母“Q”

改变到相机(Camera)视图

英文字母“C”

默认灯光(开关)

【Ctrl】+【L】

显示/隐藏光源(Lights)

【Shift】+【L】

是否显示几何体内框(开关)

【Ctrl】+【E】

显示/隐藏几何体(Geometry)

【Shift】+【O】

显示/隐藏所选物体的支架【J】

显示/隐藏相机(Cameras)

【Shift】+【C】。png

向下轻推网格小键盘【-】

向上轻推网格小键盘【+】

材质(Material)编辑器【M】

播放/停止动画【/】
