CAD如何制作六斗柜平面图(六斗柜安装图)优质
CAD是目前比较受欢迎的工程制图建模软件。一些室内设计的小伙伴也会使用CAD来规划房间布置。所以也经常会需要绘制各种橱柜。但是柜子怎么画呢?本次小渲以CAD如何制作六斗柜平面图为例。来和大家说说吧!
工具/软件
硬件型号:小新Pro14
系统版本:Windows7
所需软件:CAD 2013
方法/步骤
第1步

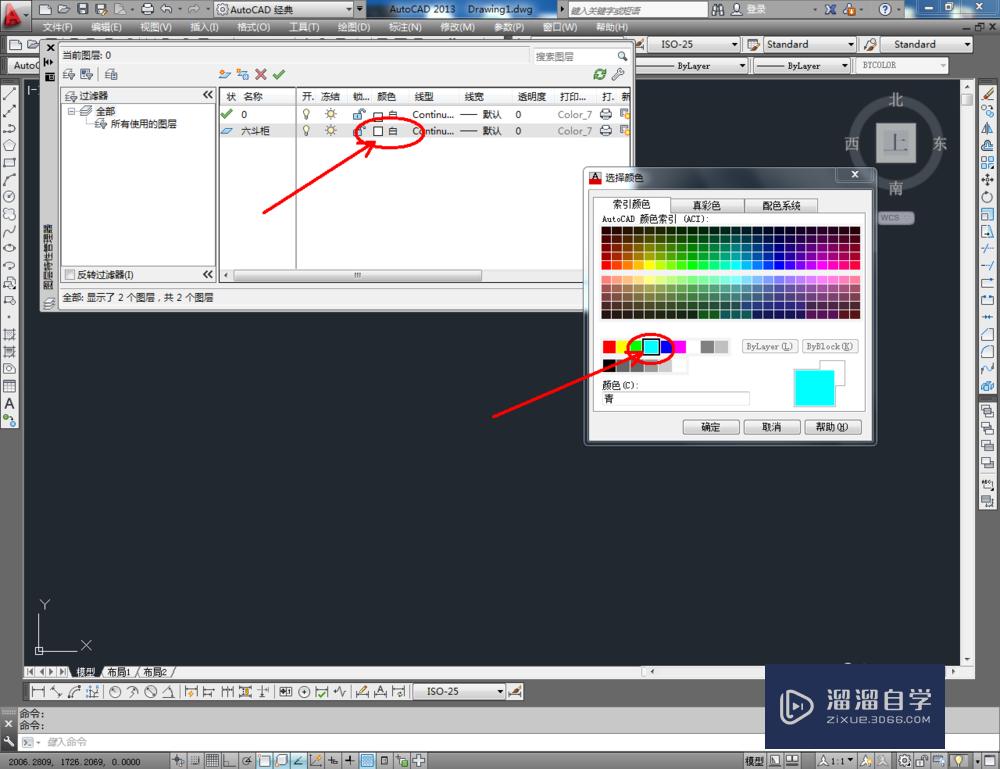

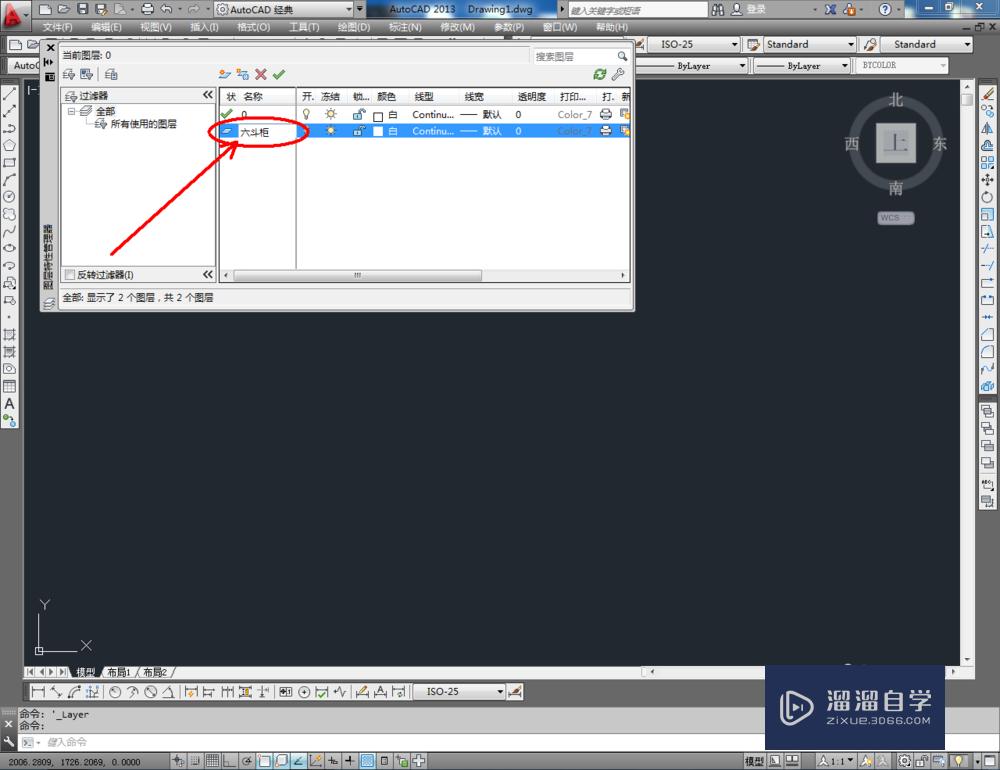

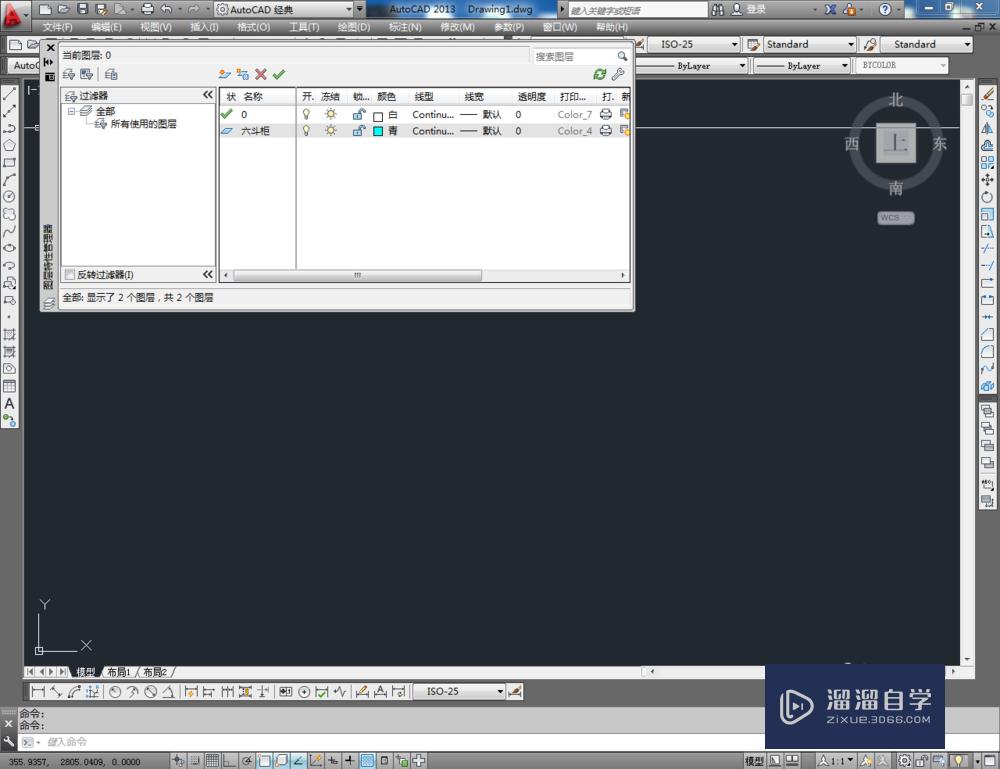

打开AutoCAD 2013软件。点击【图层特性管理器】。点击【新建图层】。将图层命名为:六斗柜。点击色块。按图示设置一个图层颜色。完成六斗柜图层的设置(如图所示);
第2步

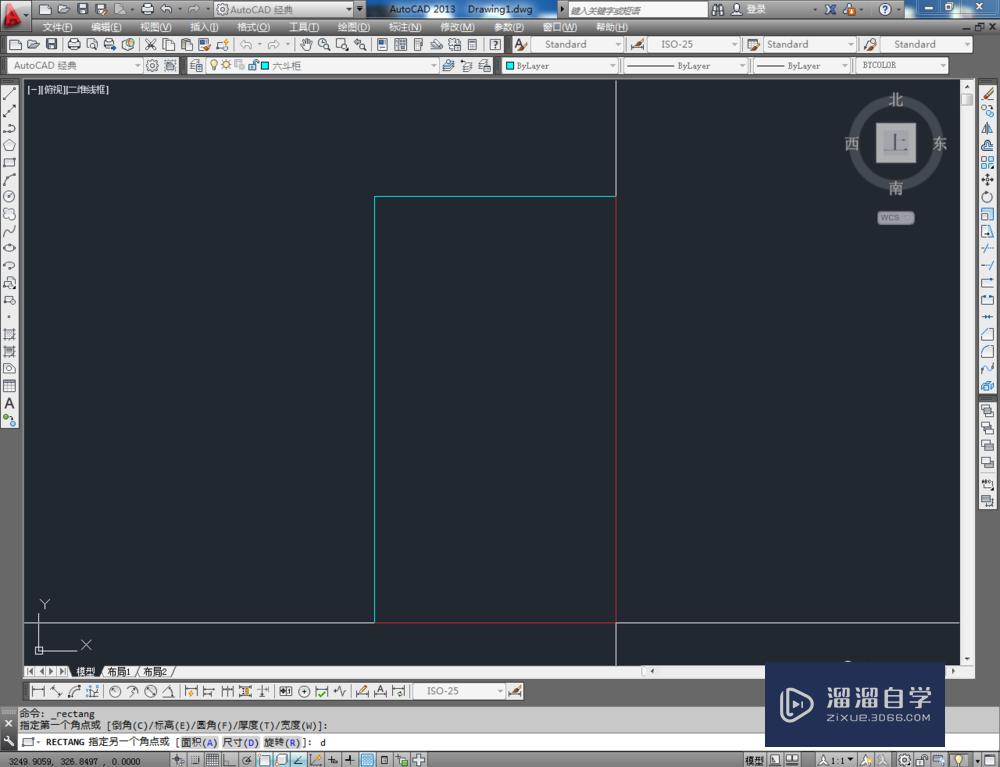

点击【矩形工具】。按图示在命令栏输入:d并按下空格键。输入长度值:600并按下空格键,继续输入宽度数值:1300并按下空格键。完成矩形图案的绘制。选中图案。点击右边工具栏中的【分解工具】。将图案炸开(如图所示);
第3步

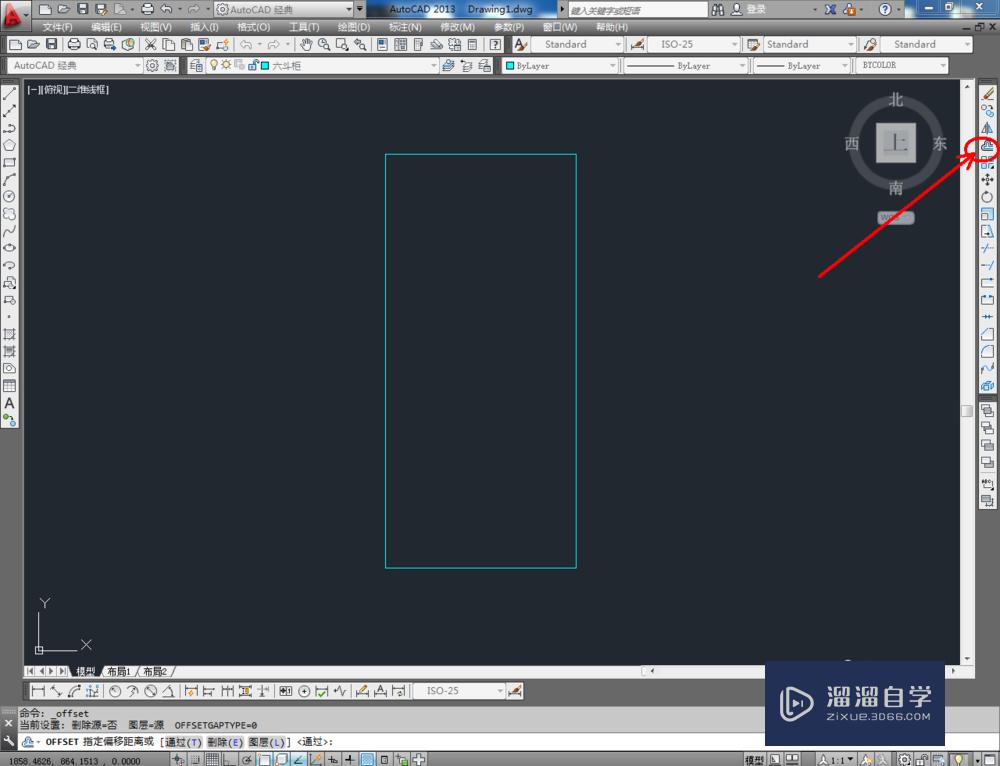

点击右边工具栏中的【偏移工具】。在命令栏输入偏移数值:25后。对左右两边以及顶边进行向内偏移操作。在命令栏输入偏移数值:80后。对图案底边进行向上偏移。完成后按图示调整好偏移线条上的节点(如图所示);
第4步

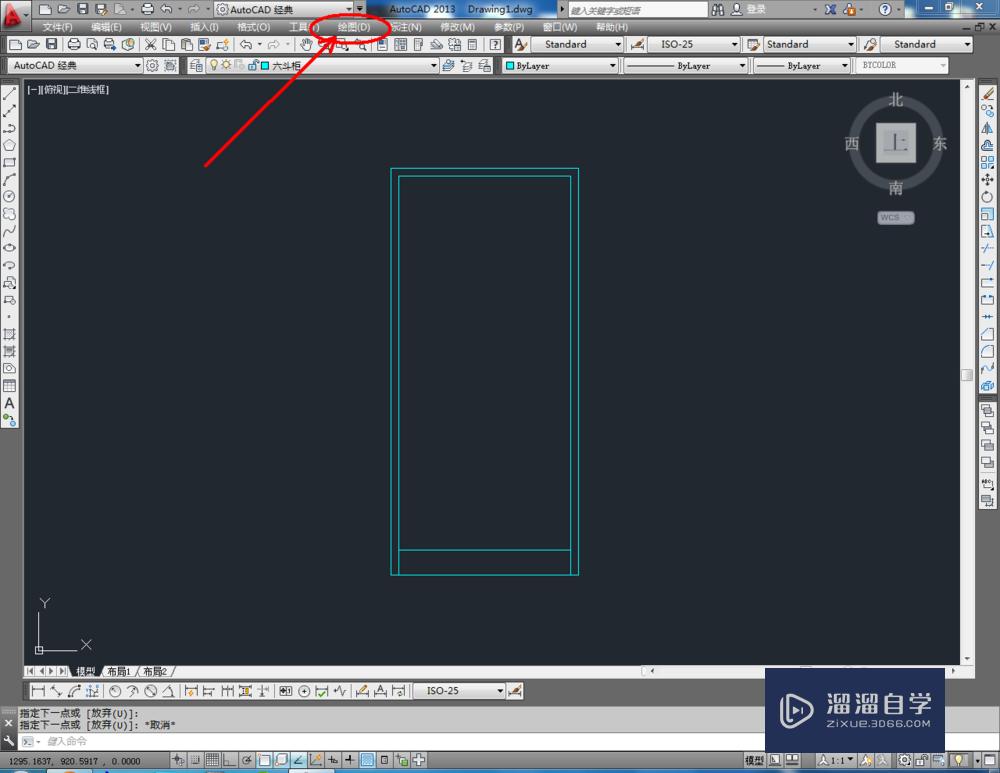

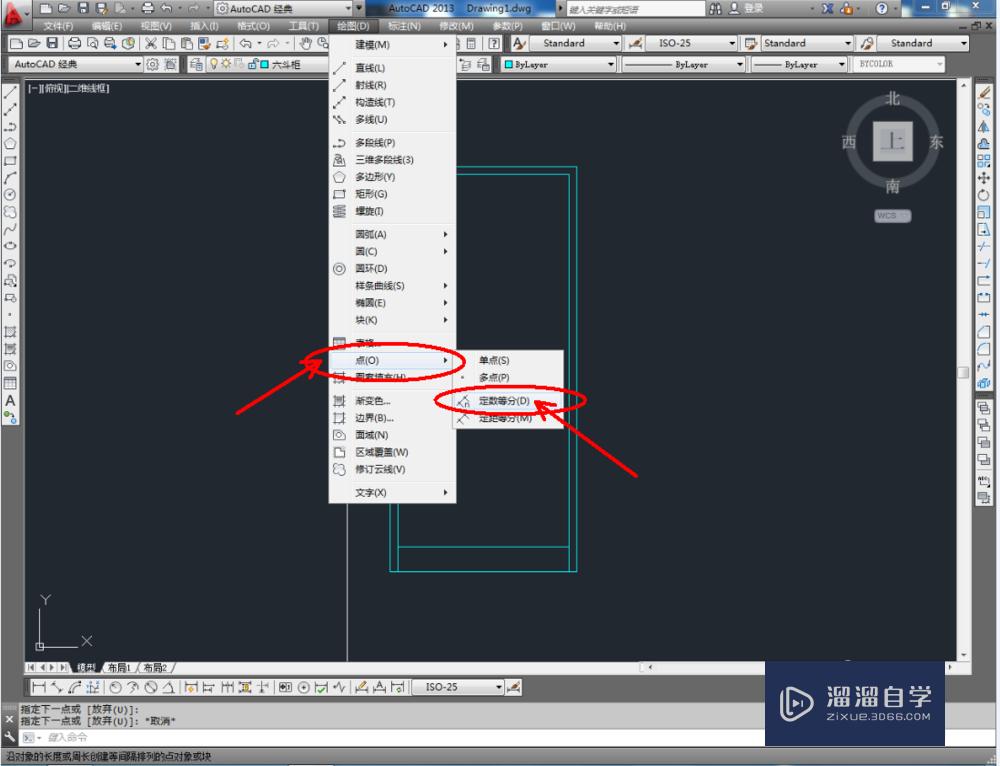

点击【直线工具】按图示绘制一条直线后。点击【绘图】-【点】-【定数等分】。鼠标点击该直线。在命令栏输入:6将其分成六等分(如图所示);
第5步

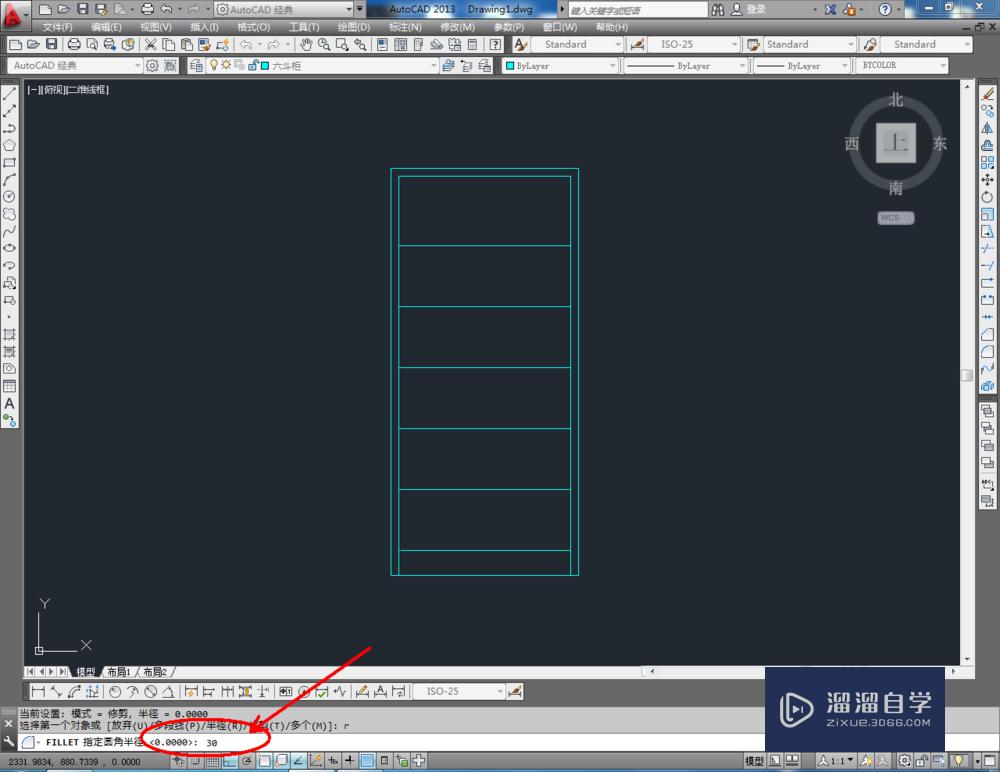

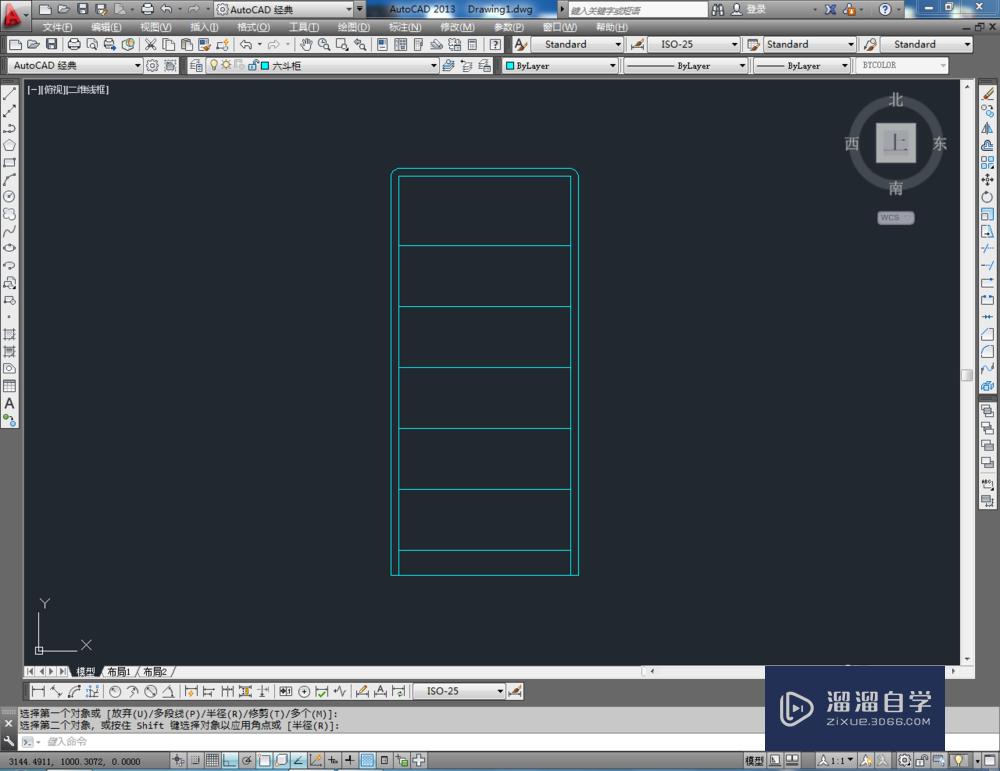

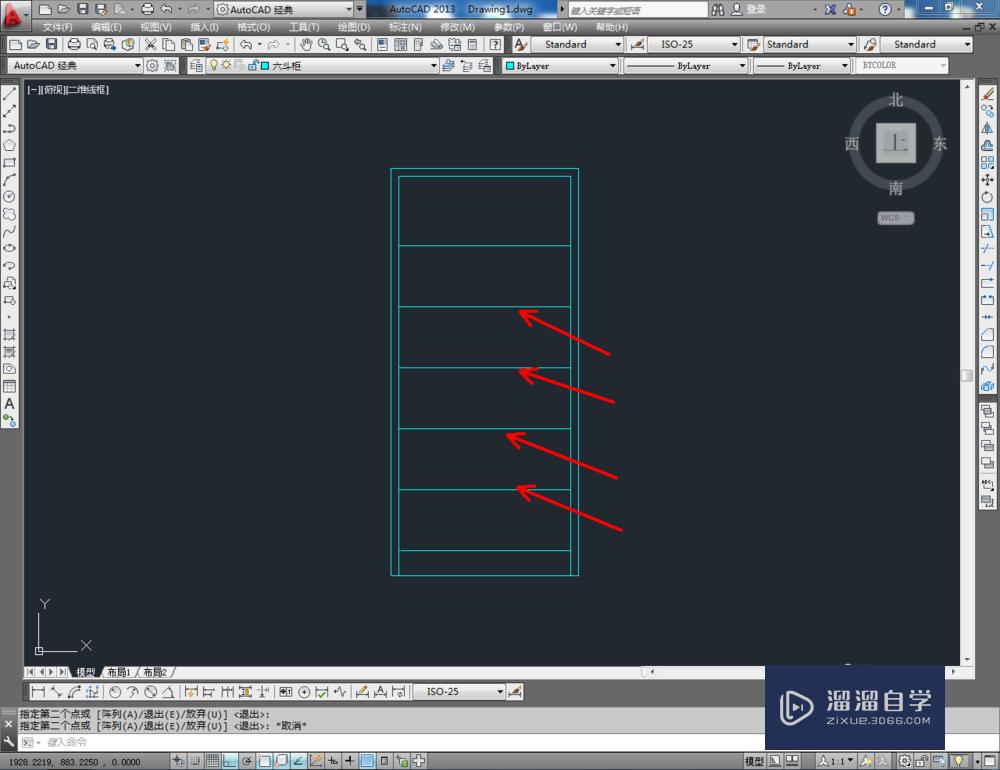

点击【直线工具】以上述等分点为端点。绘制出5条直线。点击【圆角】工具。在命令栏输入:r并按下空格键。输入数值:30后。鼠标拾取图示相邻的两条直线进行圆角处理(如图所示);
第6步

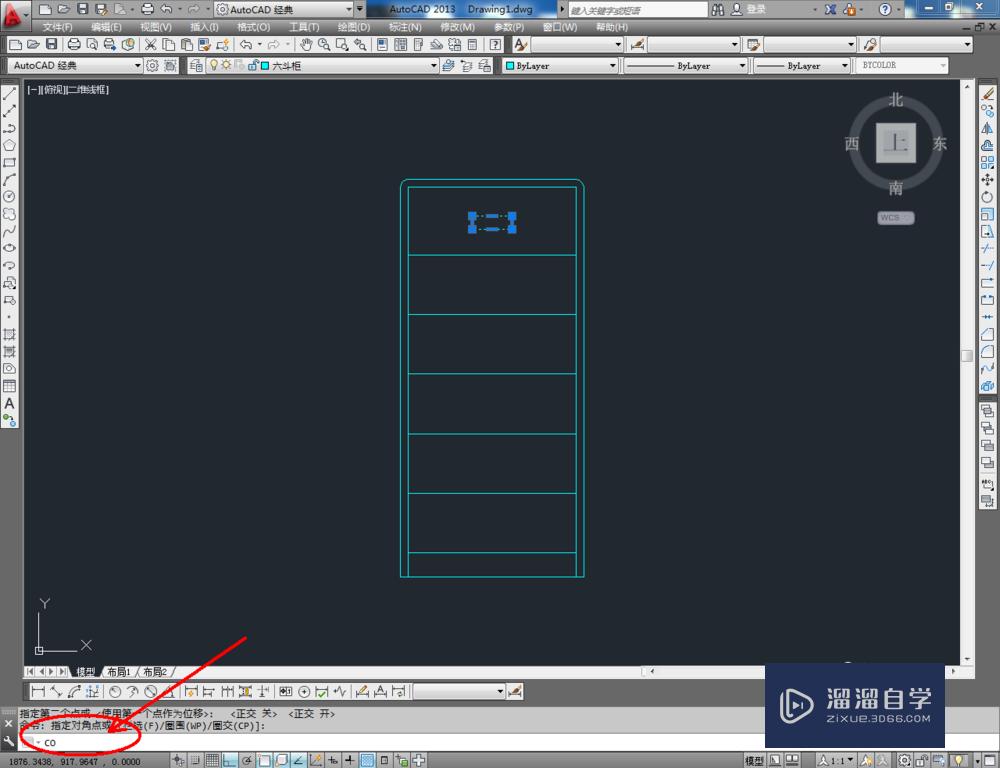

点击【矩形工具】。绘制一个矩形抽屉拉手图案。在命令栏中输入:co并按下空格键。对拉手图案进行移动复制。这样我们的六斗柜平面图就制作完成了。
