Revit定位管线轮廓的教程

【自学Revit上云渲染农场。创建建筑模型一站式学习： https://www.yutu.cn/search/course.html?t=9&k=revit】

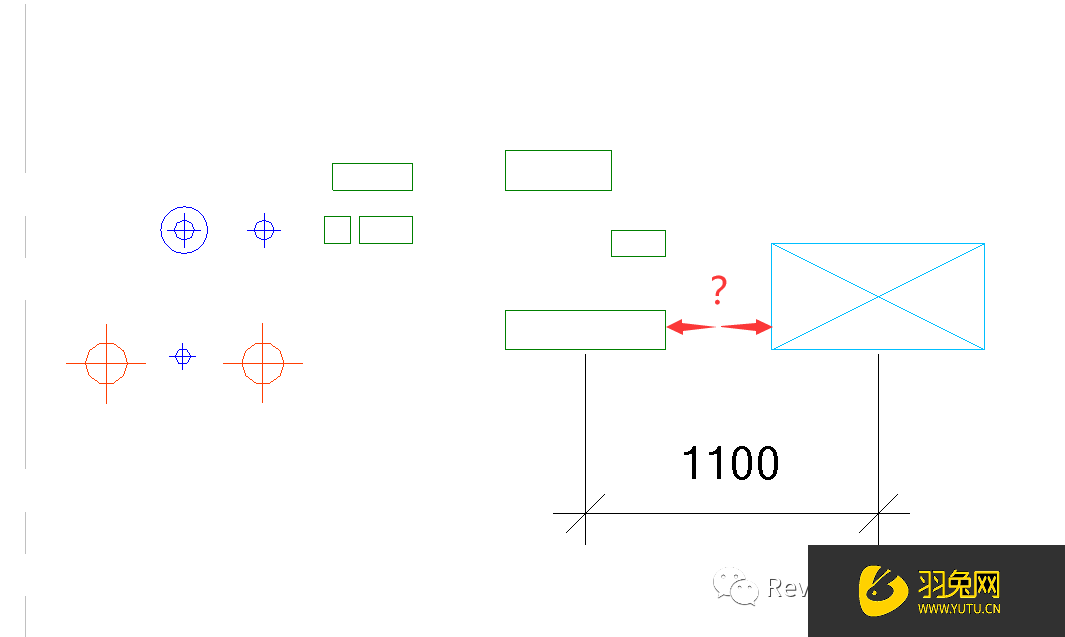

在管线综合剖面尺寸定位中。尺寸定位仅仅能捕捉到管线中心。虽然也能准确的表达管线位置。但在实际设计和施工工程中并不方便。想要了解管线之间的间距或管线到墙的距离时。中心定位的方式就难以表达了。要通过查询管道尺寸再通过计算才能得到结果。十分不便。

那么。Revit到底能不能标注管线轮廓的间距呢？答案肯定是可以的。

要标注管线的边界。依旧与管线的升降设置有关。在视图可见性（VV VG）中。去掉电缆桥架和风管的中心线。升。降显示。

去掉符号显示后。可以惊喜的发现。对齐标注已经可以捕捉到管线的轮廓了。

水管也是相同原理。

此时我们发现。虽然标准正常了。但显示样式又不符合图纸要求了。这就需要我们使用两套视图样板进行切换。设计的时候使用可以标注的视图样式。出图的时候统一替换的管线综合剖面出图的样板。是不是已经学废了呢。

以上就是“Revit定位管线轮廓的教程”了。revit使用比较难。大家要多练习哦。若有其他revit问题可点击右上角的我要提问到 问答里进行提问。后续为您解答。
