Revit把公制窗改成幕墙窗的操作方法

【revit视频教程。小白到优秀建模出图管理的学习之路： https://www.yutu.cn/search/course.html?t=9&k=revit】

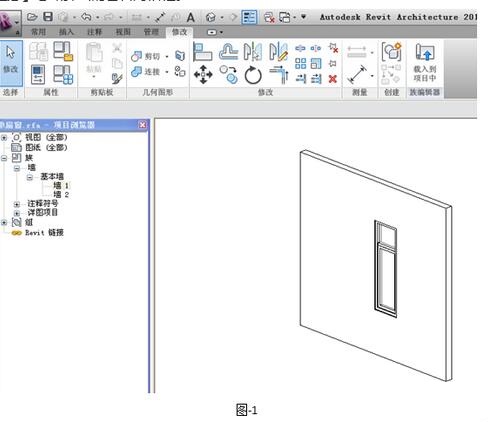

(1) 选择公制窗进入窗族编辑状态。在族列表中选择基本墙。在“基本墙1”的基础上复制“基本墙2”如(图-1)所示。然后删除“基本墙1”如(图-2)。

【注意】忽略弹出的警告对话框。

(2) 进入平面视图将窗的宽度改为实例参数。运用同样的方法进入立面视图将窗高改为实例参数。并保存族文件。

(3) 在样板文件中选择“公制幕墙嵌板”新建嵌板族。如(图-4)所示。单击“插入”选项卡>“从库中载入”面板>“载入族”工具载入刚才所保存的族文件。如(图-5)所示。

(4) 运用对齐工具将窗两边与参照线对齐并锁住。运用同样的方法进入立面视图将窗高上下两边与参照线对齐。如(图-6)所示。

(5) 把设置好的族文件载入到项目中。选择幕墙在属性下拉菜单中点击刚才载入的族文件如(图-7)所示。

上面内容关于“Revit把 公制窗改成幕墙窗的操作方法”就分享到这里了。看完上述的步骤教程。大家应该知道怎么做了吧。若有其他revit问题可点击右上角的我要提问到 问答里进行提问。后续为您解答。
