cad指北针怎么画(cad指北针怎么添加)优质

有些CAD新手在进行给排水CAD制图的过程中。想在图纸中绘制指北针却不知道该如何操作。其实很简单。直接调用给排水软件中的画指北针命令即可快速绘制出指北针。接下来的CAD教程就和小编一起来了解一下给排水软件中CAD绘制指北针的相关操作技巧吧!

CAD绘制指北针的操作技巧:

给排水软件中画指北针命令主要用于CAD绘制图纸的过程中在图上绘制一个国标规定的指北针符号。从插入点到橡皮线的终点定义为指北针的方向。这个方向在坐标标注时起指示北向坐标的作用。具体操作步骤如下:

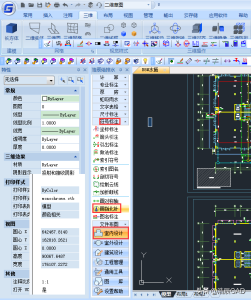

首先打开给排水软件。然后找到并依次点击【室内设计】—【符号标注】—【画指北针】。如下图所示:

cad指北针怎么画(cad指北针怎么添加)

单击菜单命令后。命令行提示:

指北针位置<退出>: 点取指北针的插入点

指北针方向<90.0>: 拖动光标或键入角度定义指北针向。X 正向为 0。

关于给排水软件中画指北针的相关操作技巧就给大家介绍到这里了。各位小伙伴在CAD绘制图纸的过程中如果需要话指北针的话可以参考本篇教程来操作~

以上是由资深渲染大师 小渲 整理编辑的,如果觉得对你有帮助,可以收藏或分享给身边的人
