之前有朋友向云渲染农场小编提出了一个建模方面的问题。是香港汽车公园的设计方案。我们先来了解一下这栋建筑。

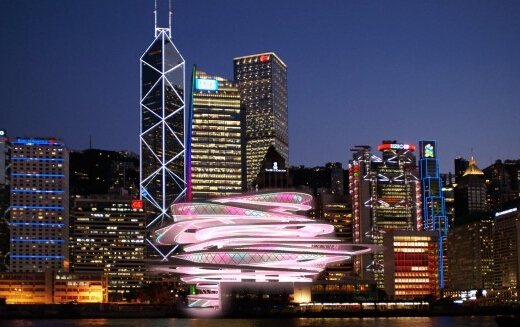

由Interface Studio Architects建筑事务所呈现的香港汽车公园设计方案。设计旨在将车浪漫化。将其定义为一种生动的城市要素。激发城市活力。同时在设计中融入可持续策略。另外停车空间还包含旋转式空间。商店。餐饮。景观等元素。车在这里被赋予新的意义。设计还增加了雨水收集系统。这个系统同时还能为首层的运动场提供用水。汽车公园成了一个民用综合设施。包括各种元素。它们旋转上升形成生动的环形流通系统。

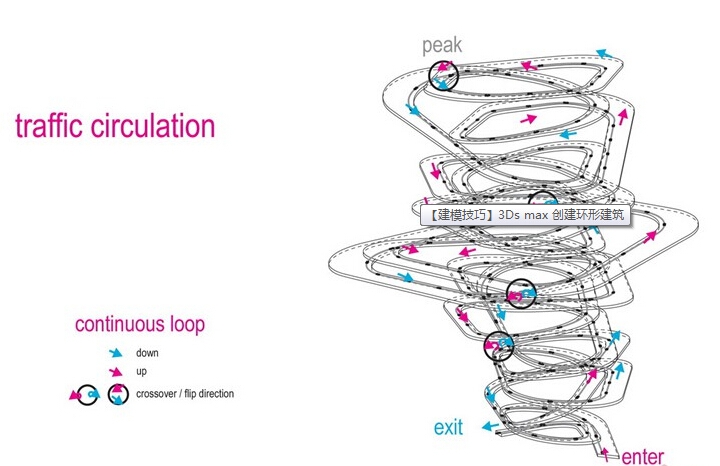

第一眼看上去。感觉结构穿插。遮挡较多。无从下手。其实冷静下来分析一下其实主体结构是有一根连续循环的线组成的。

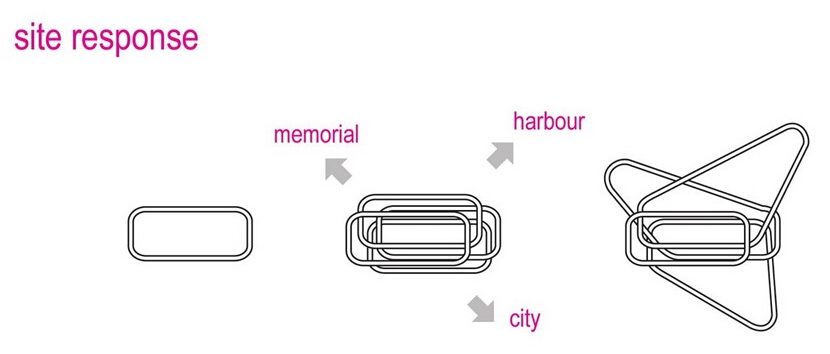

再来看看顶视图。有种环环相扣的感觉。那我们就从顶视图入手。

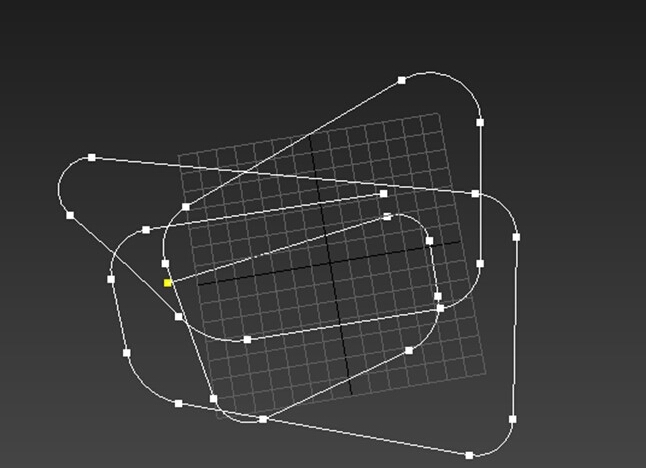

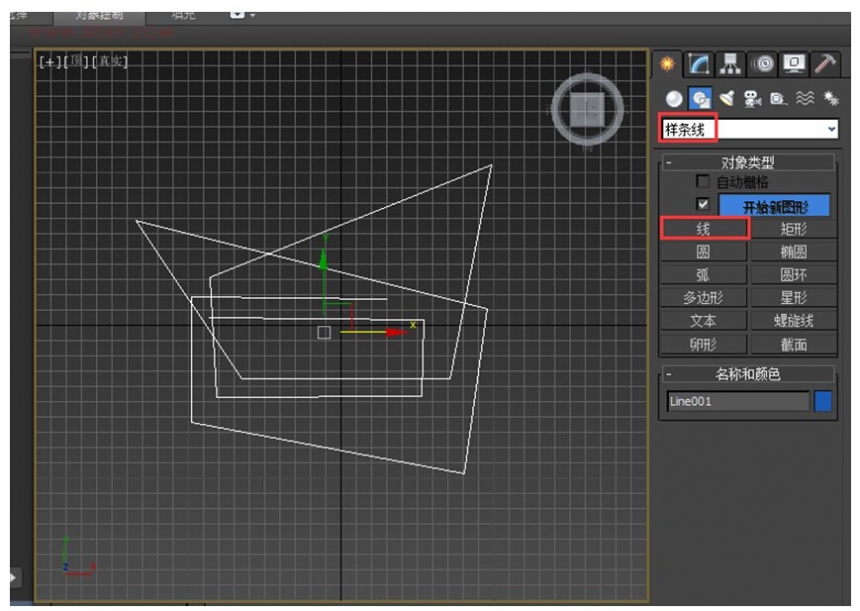

１。首先在顶视图用二维线画出大致的走线。（时间关系这里只展示建模思路。请自动忽略掉一些细节）

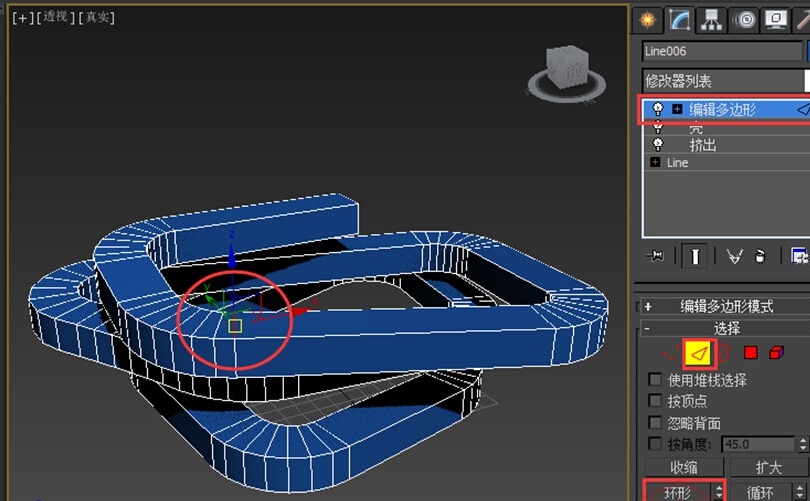

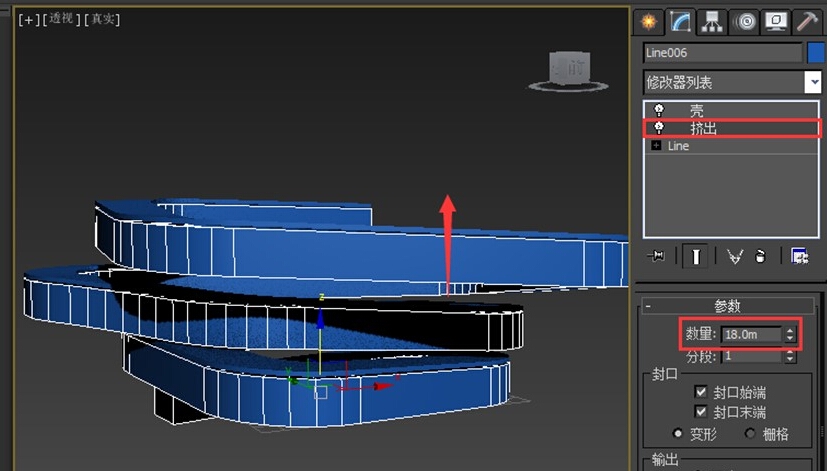

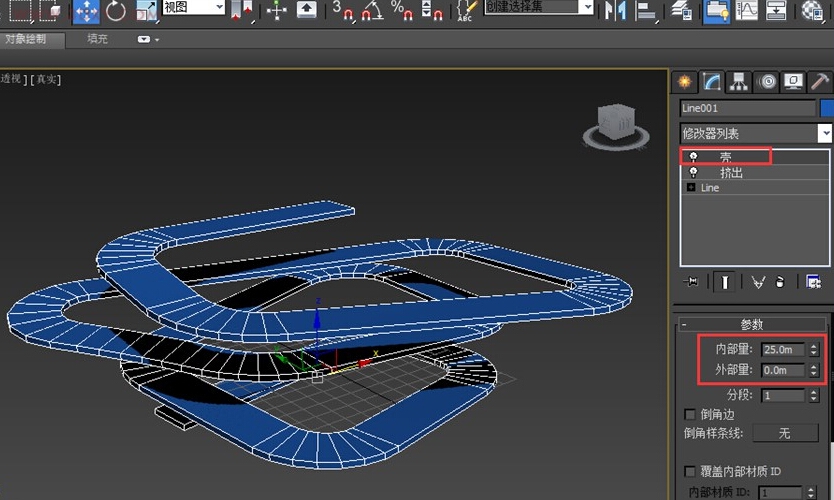

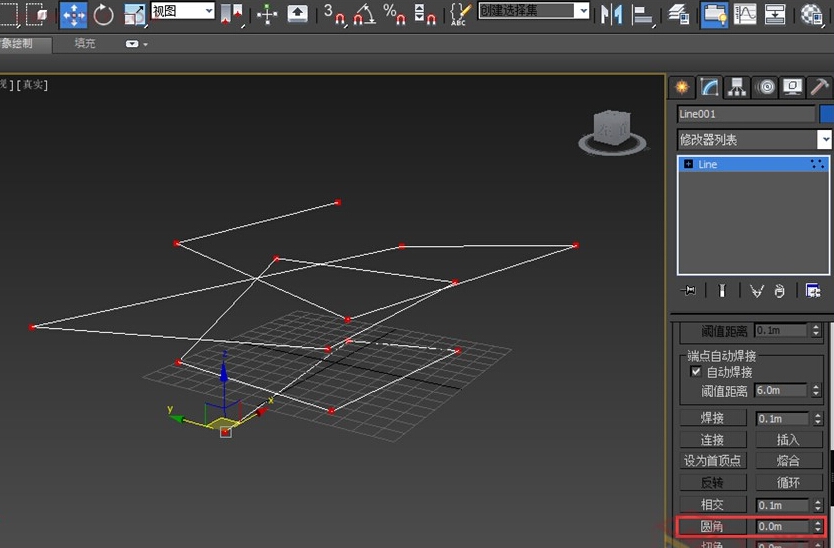

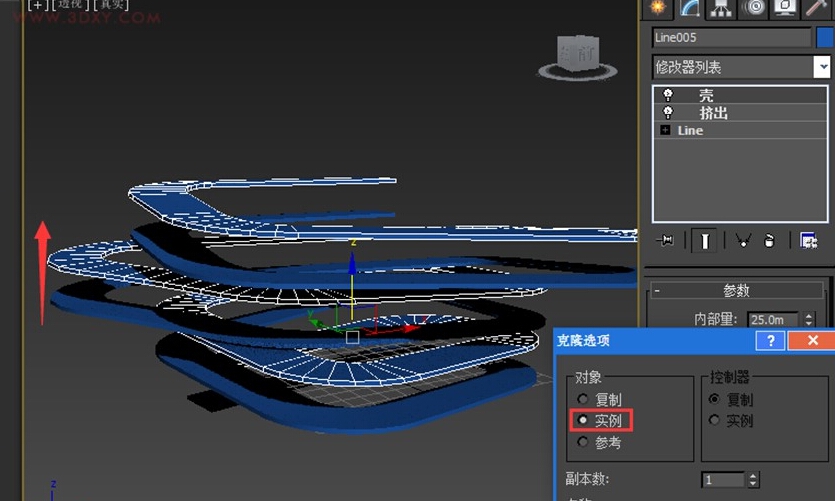

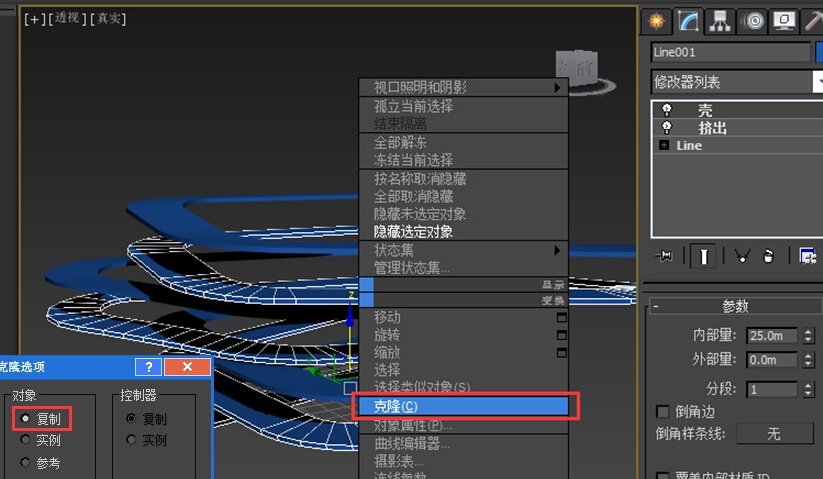

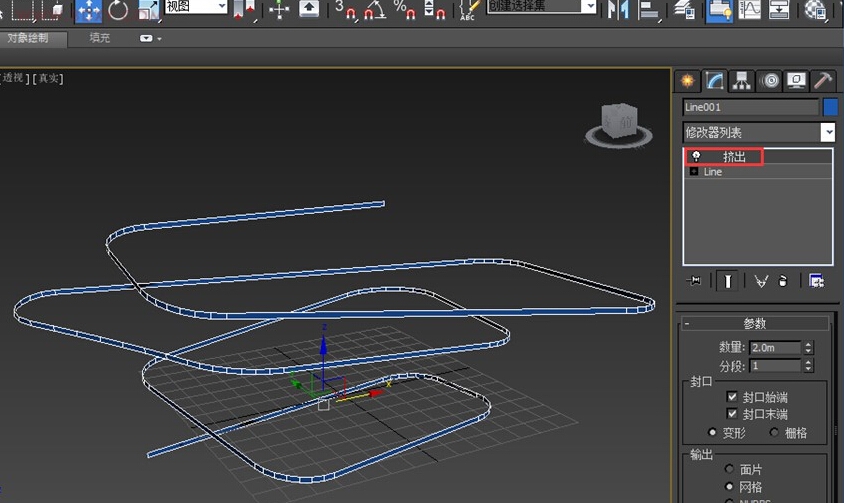

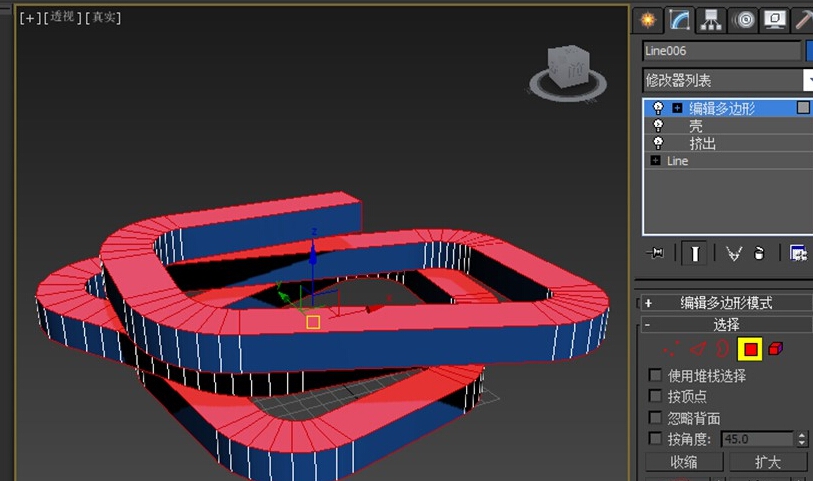

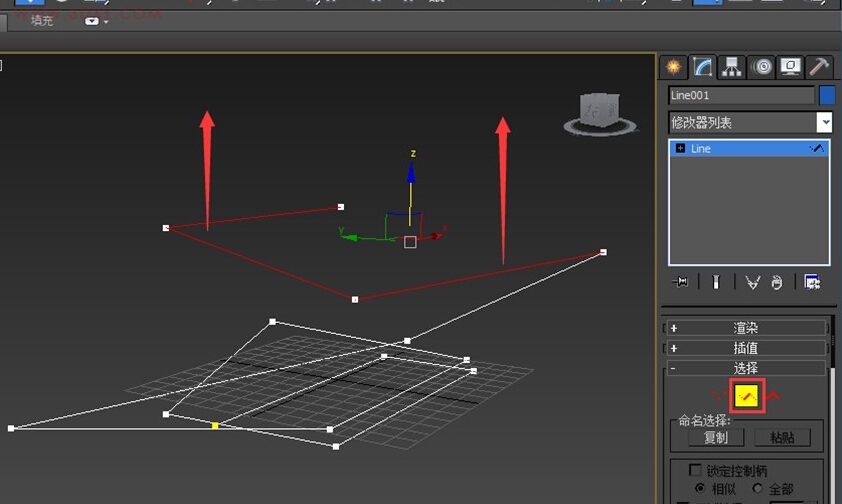

２。透视图将线段提拉。让线立体起来。 ３。完成后选择所有的点。进行圆角操作。 ４。如果一些角比较尖。可以单独进行圆角操作。圆角后如图。 ５。为二维线添加挤出命令。（请忽略我的单位与比例） ６。再为其添加壳命令。这样就快速创建出大致形态了。 ７。我们沿Ｚ轴克隆出一个。当作屋顶．（注意复制时选择实例） ８。再次选择下方的建筑右键进行克隆。这次选择复制。（这次是为了制作围栏部分） ９。将刚复制的模型切回挤出命令并曾大挤出数量。使其高度与上面的模型大致齐平。 １０。为了方便观察我们将其孤立显示。（快捷键alt+q）选中上排一根线。执行环形命令得到所有横排的线。

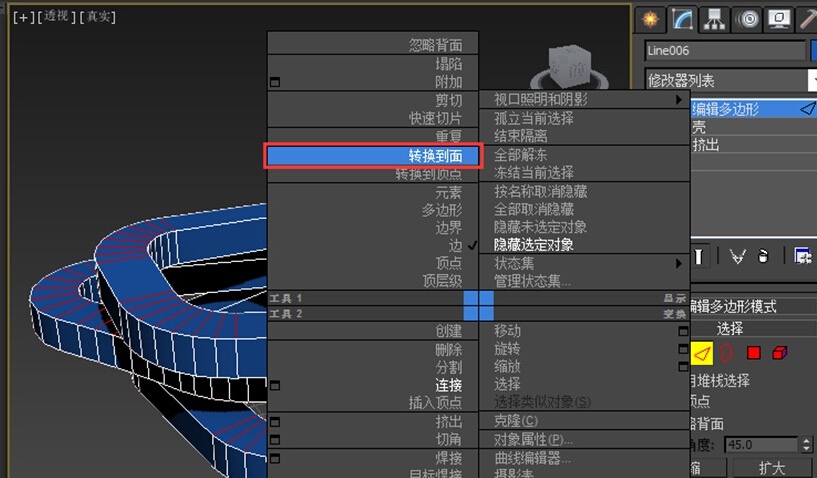

１１。鼠标右键将其转化到面。

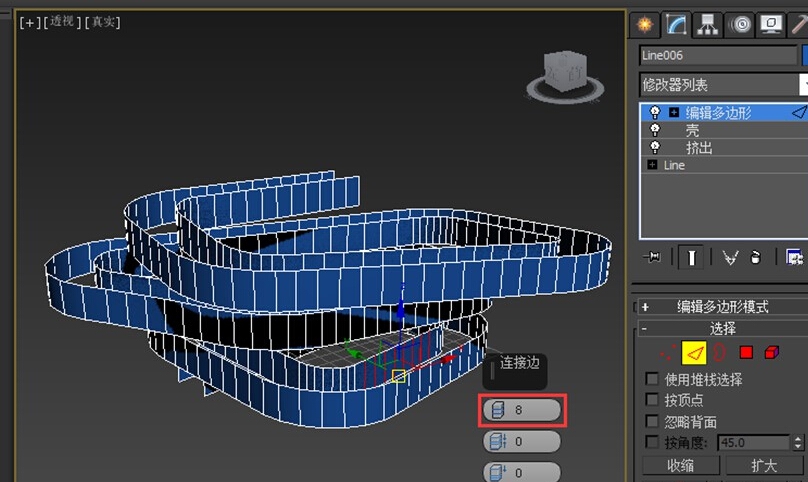

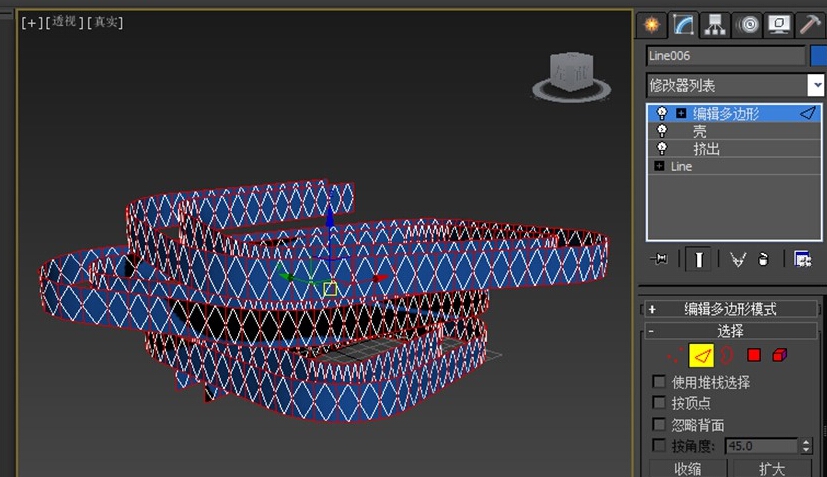

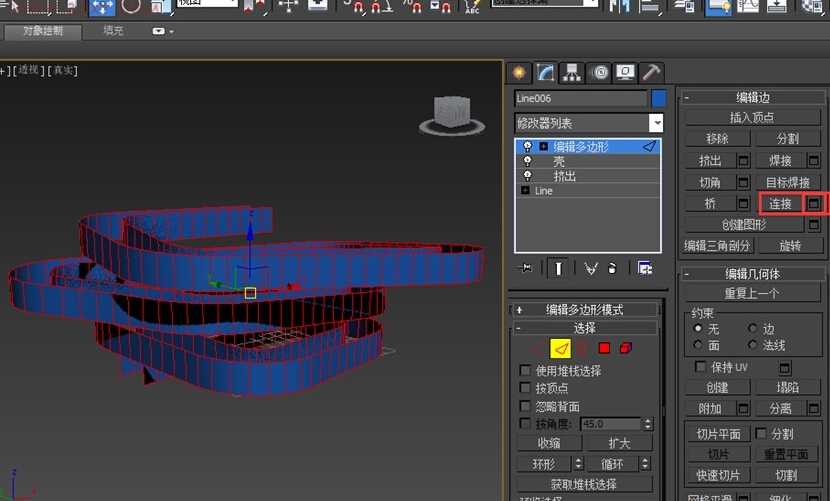

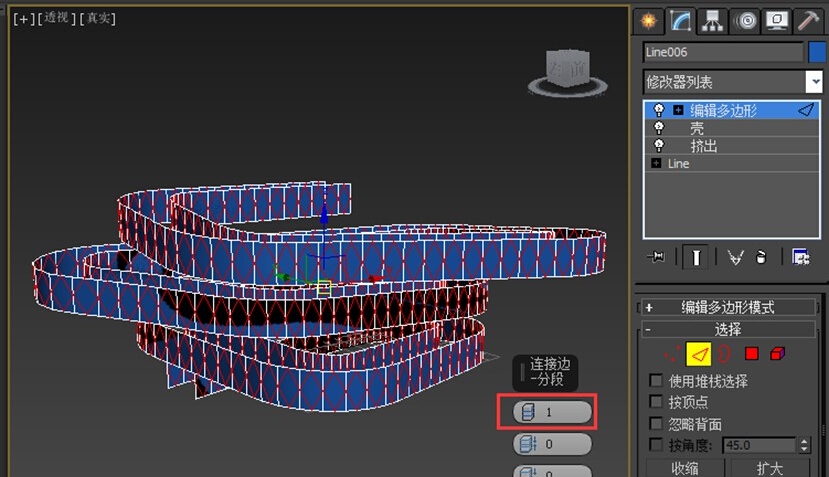

１２。按delete删除这些面。 １３。切回线级别。选中模型没有分段的部分进行连接命令。 １４。连接的边数根据间隙自由把握。 １５。所有的边连接完后。全选所有的边。再次进行连接。 １６。这次边数设置为１。（这样就提取出交叉线啦） １７。反选这些线（快捷键ctrl+i）并按delete删除。 １８。如果操作正确会得到很多菱形。 １９。为其添加晶格命令。菱形面就转变为实体线啦。（这样围栏也做好了） ２０。退出孤立编辑。把底面的壳命令稍微加大一下。包住围栏就好。（顶底是实例复制的。所以改一个就好啦） ２１。最后可以再添加一些细节。就基本完成啦。 最后。感谢大家观看今天的教程。如果有更好的方法或想和更多的人交流。那就加入云渲染农场吧。
