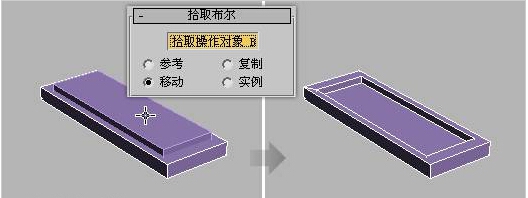

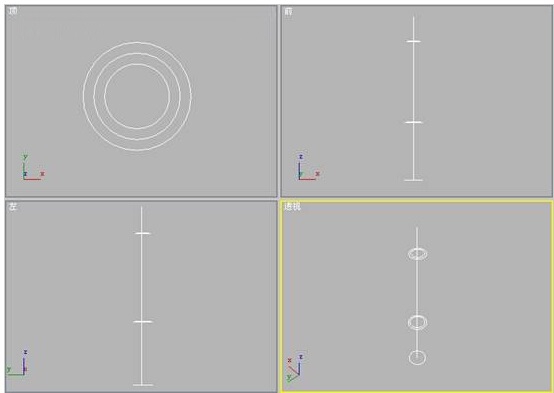

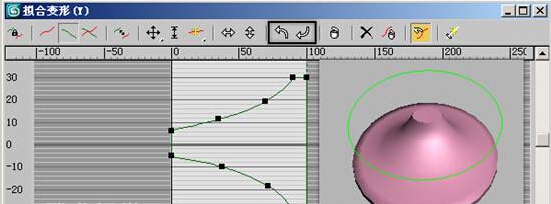

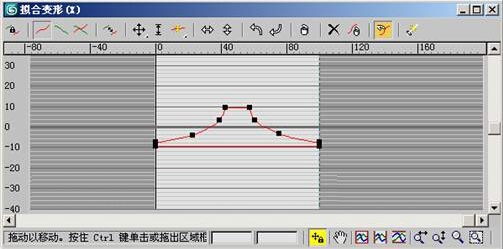

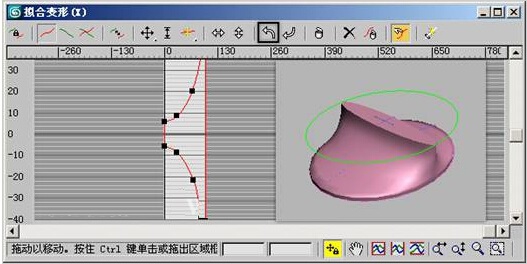

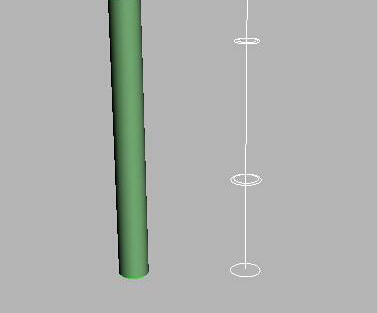

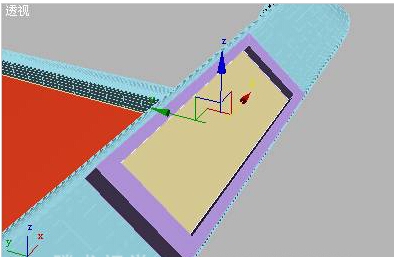

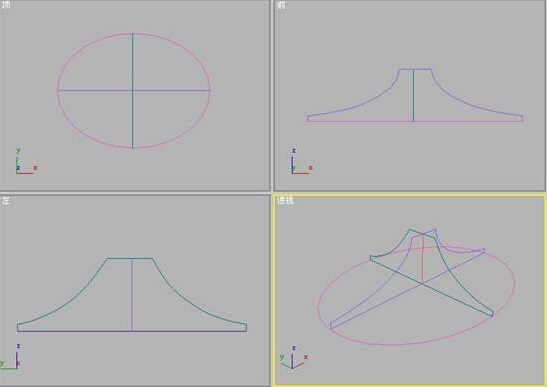

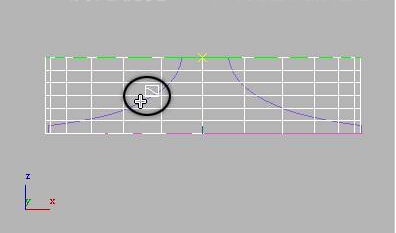

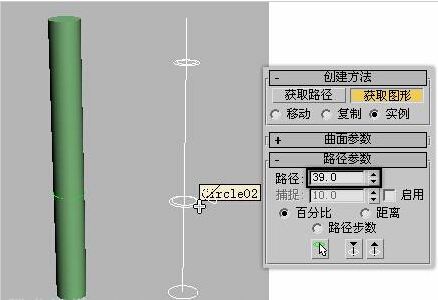

今天给大家带来的是吧台座椅的制作过程。喜欢的朋友跟着我一起来学习吧。一。创建底座模型（1）启动3ds Max。首先来创建凳子的底座模型。由于该模型的形状比较特殊。在此将通过“放样”复合对象中的“拟合”命令来创建该模型。二维形的创建在此就不再细讲。读者可参照图所示自行创建。对象的大小可按照一定比例自己设置。图一（2）在视图中选择所创建的直线。然后进入“创建”主命令面板下的“几何体”次命令面板。在该面板的下拉列表中选择“复合对象”选项。进入“复合对象”的创建面板。在“对象类型”卷展栏中单击“放样”按钮。（3）确定创建的放样对象为选择状态。然后进入“修改”命令面板。在该面板中的“变形”卷展栏中单击“拟合”按钮。打开“拟合变形”对话框。取消“均衡”按钮的激活状态。然后单击“获取图形”按钮。在“前”视图中拾取截面对象。图二（4）拾取截面图形后。在“拟合变形”对话框中将出现拾取截面型的形状。图三（5）在“拟合变形”对话框中。单击工具栏中的“逆时针旋转90度”命令。将截面型旋转90度。使模型正确显示。图四（6）通过单击“逆时针旋转90度”和“顺时针旋转90度”按钮。使截面型呈现出如图所示的状态。这时模型将显示正确。图五（7）关闭“拟合变形”对话框。在“修改”命令面板中的“蒙皮参数”卷展栏中。对“图形步数”和“路径步数”参数进行设置。使放样模型更为光滑。图六二。 创建主轴模型（1）凳子的底座模型创建完毕后。接下来创建主轴模型。由于主轴模型分为三节。三节从下至上是逐渐变细的。所以在此要通过多个截面型来创建放样对象。以完成主轴模型的创建。首先创建出如图所示的二维型。图七（2）选择中间的直线对象。然后进入“复合对象”创建命令面板。在“对象类型”卷展栏中单击“放样”按钮。在“创建方法”卷展栏中单击“获取图形”按钮。然后在视图中拾取最底部的圆形对象。这时会创建的圆柱体放样对象。图八（3）在“路径参数”卷展栏中将“路径”参数设置为39。再次单击“获取图形”按钮。然后在视图中拾取第2个截面型。图九三。创建装饰模型（1）下面将通过布尔运算操作。创建出凳子后面的装饰模型。进入“标准基本体”的创建命令面板。在该面板的“对象类型”卷展栏中单击“长方体”命令按钮。然后参照图4-81所示在视图中创建两个长方体对象。并分别调整对象的位置。（2）选择较大的长方体对象。然后进入“复合对象”创建命令面板。在该面板的“对象类型”卷展栏中单击“布尔”按钮。接着单击“拾取布尔”卷展栏中的“拾取操作对象B”按钮。在视图中拾取较小的长方体对象。对其进行布尔运算。图十（3）调整执行“布尔”操作后。对象的位置和角度。（4）通过“平面”命令。在对象执行“布尔”操作后挖出的凹槽中创建一个平面对象。并对其进行调整。图十一（5）最后为场景模型添加材质。背景和灯光。完成实例的制作。
