CAD软件填充不了图形该如何解决？导致CAD填充不了图案的原因有很多。本文小编为大家整理了解决cad填充图案填充不了常用的5个方法。有需要的朋友们快和小编一起来看看CAD填充不了图案时常用的几个处理方法吧。解决cad填充图案填充不了常用的5个方法如下： 解决cad填充图案填充不了的方法一。

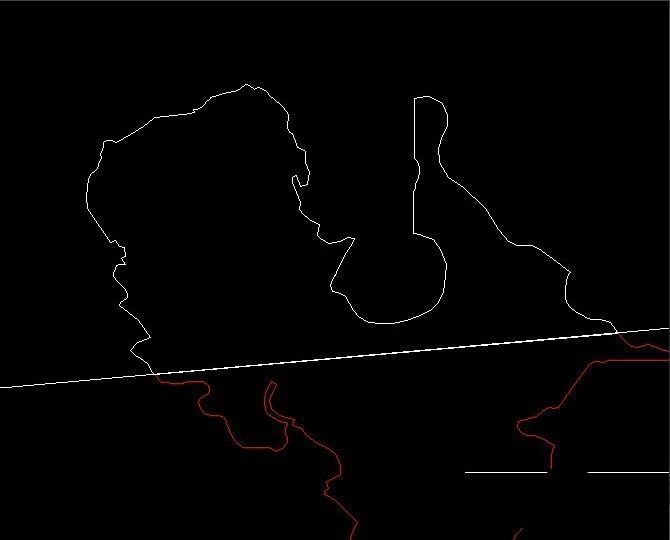

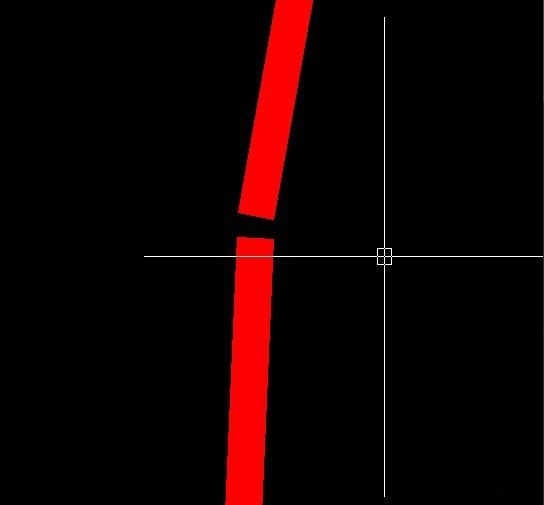

当我们cad填充图案填充不了时。首先检查CAD图形是否闭合。如下图所示。有个小缝隙。这样就会影响填充。解决办法就是将其闭合即可填充图案了。

解决cad填充图案填充不了的方法二。

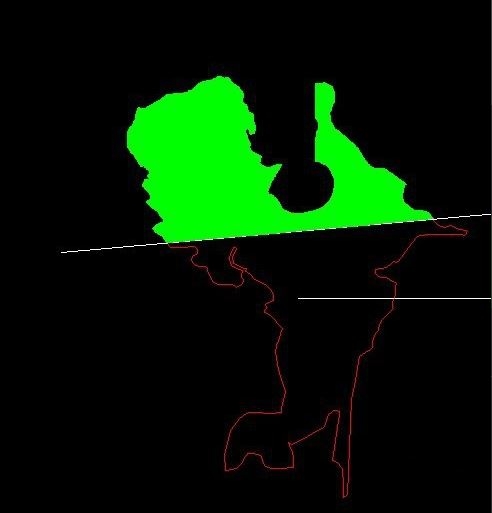

若图形太大无法逐个检查。那么可以用分隔闭合法。分隔填充图案。逐渐缩小检查范围来解决cad填充图案填充不了的问题。如下图所示。

解决cad填充图案填充不了的方法三。

还可以先进行构面。快捷命令BO构面。先构面。在进行填充图案。解决cad填充图案填充不了的情况。如下图所示。

解决cad填充图案填充不了的方法四。

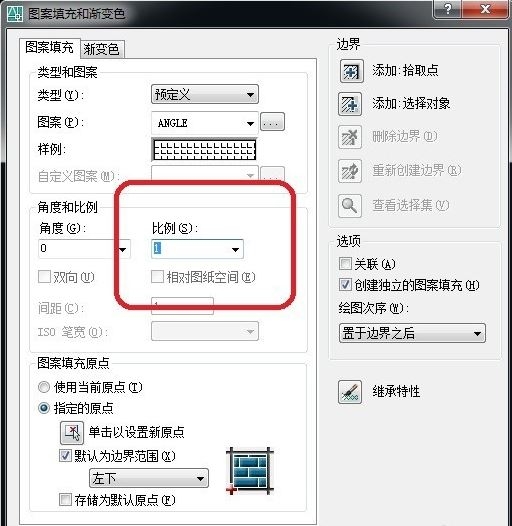

如果CAD填充失败图案填充不了。还可有可能是因为填充图案比例太大。无法显示填充造成的。所以还可以修改填充比例参数。再进行填充。一般往小了输比例。

解决cad填充图案填充不了的方法五。

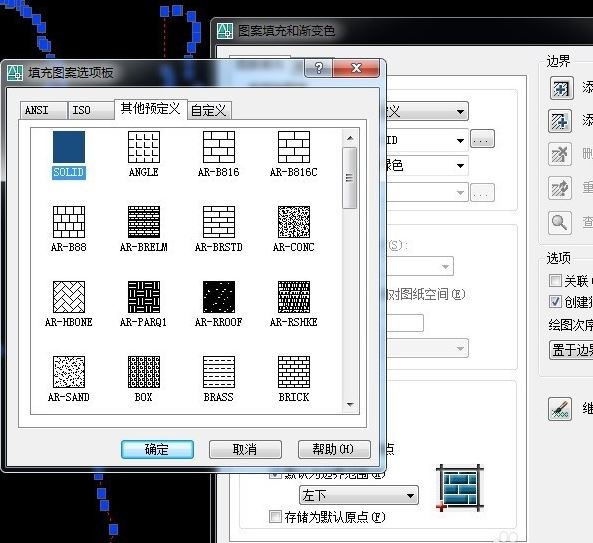

cad填充图案填充不了还可以修改填充图案。将图案改为实心的solid图案。如下图所示。在进行图案填充。就能解决一部分填充不上的问题。

以上就是小编为大家整理的解决cad填充图案填充不了时常用的5个方法。希望本文的分享能给小伙伴们带来帮助。需要CAD正确填充图案的方法。可以点击>>>CAD怎么填充图案？CAD软件填充图案的步骤与方法
