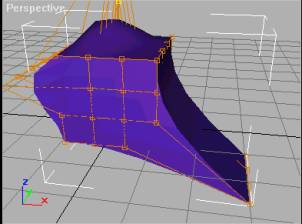

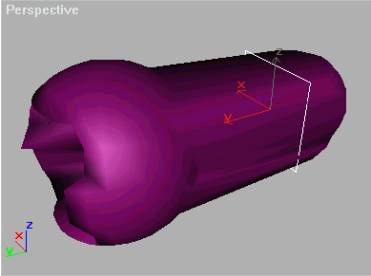

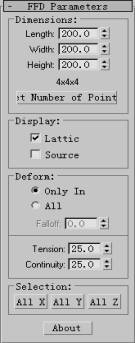

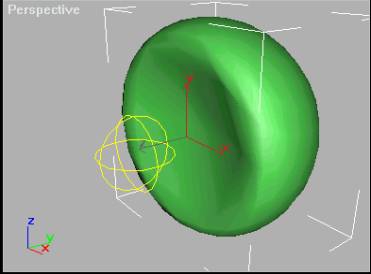

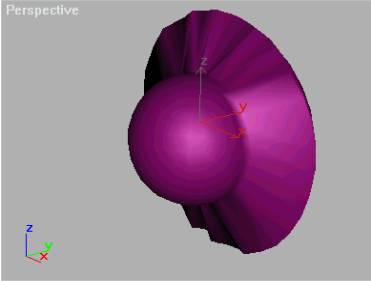

一。立方体自由变形（FFD）工具现在我们使用的立方体变形工具与Modify（修改）命令面板中的FFD修改器操作方法和原理基本相同。使用立方体变形工具同相可以达到修改器的编辑效果。1）在Create（创建）命令面板SpaceWarps标签项中选择Geometric/Deformadle。再单击FFDBox按钮在视图中建立FFDBox控制器。如图所示。2）FFDBox的卷展栏如图所示。参数说明：Dimensions尺寸　　Set Number of Points设定点数Display显示 Lattice结构网格 Source Volume遮体积Deform变形　　Only In Volume只在体积中All Vertices全部顶点　　Tension张力　　Continuity连续度3）将已构建好的FFD控制器。在Modify（修改）命令面板中对控制器上的控制点进行调整。控制物体造型变化如图所示。二。波浪变形工具Wave波浪变形工具可以对物体进行波浪式空间扭曲。使物体表面形成起伏的波浪造型。使用Wave工具可以制作连绵不断的水波的动画效果。是不是很容易联想到Photoshop中的滤镜呀？1）在Create（创建）命令面板中Space Warps标签项中选择Geometric/Deformadle。再单击Wave按钮。在视图中建立波浪控制器。如图所示。2）通过Wave卷展栏如图所示调整参数。来控制波浪控制器的程度。参数说明：Amplitude幅度　 Wave Length波浪长度　Phase相位　Decay衰减3）将波浪控制器连接到场景中的Box1物体上。这时Box1物体受到波浪控制器作用产生如图所示的效果。注：可以同时将几个相同或不同控制器连接在同一物体上以达到更丰富的造型效果。三。位置转换工具Displace（位置转换工具）。可对物体进行位置转换的造型扭曲。通过对Displace的调整来影响物体局部造型发生空间位置上的变化。以形成特殊效果的空间扭曲造型。1）在Create（创建）命令面板SpaceWarps标签项中选择Geometric/Deformadle。再单击Displace按钮。在视图中建立位置转换控制器。2）在Displace卷展栏中参照如图所示的设定参数。参数说明：Displacement（位移）　　Strength强度Decay衰减　　Luminance Center中心光通量Map（贴图）　　Planar平面　　Cylindrical柱面Spherical球面　　Shrink Wrap收缩扭曲3）将位置转换控制器连接到场景已建立好的球体上。这时球体受到位置转换控制器作用。产生如图所示的变形。在Displace参数卷展栏中对其参数进行修改可达到不同的空间扭曲效果。·在Displace参数卷展栏Map选项中选择Cylindrical形式。并将Displace控制器向物体方向移动与物体相交。可发现物体这时的造型已发生改变并且根据位置的交换不断发生改变。如图所示。·在Displace参数卷展栏Map选中选择Spherical形式。将Displace控制器相离。这时球体造型发生空间扭曲如图所示。小结如果想制作出精致的3d模型就要对这几个模块重点练习了。
