CAD参照旋转命令要怎么使用?在使用CAD建模的过程之中。参照旋转可以让我们以某个物体为中心旋转另一个物体。本期。就来和云渲染农场一起看看CAD参照旋转命令的两种使用方法教程吧!
CAD参照旋转命令要怎么使用
CAD参照旋转命令的使用方法一:两物体有交点时的旋转

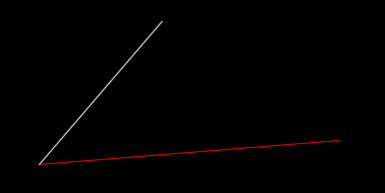

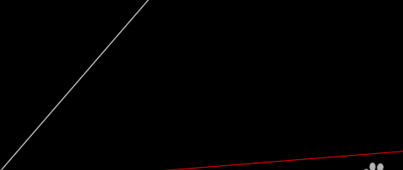

步骤一。如图所示。我们来旋转CAD里有交点的两条直线。让红线按照白线进行参照旋转。

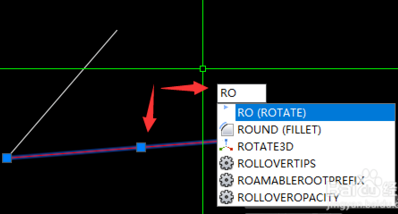

步骤二。选中红线。输入CAD旋转命令“ro”。回车。

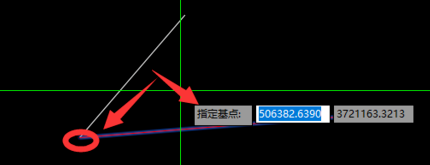

步骤三。指定交点为参照旋转命令基点。

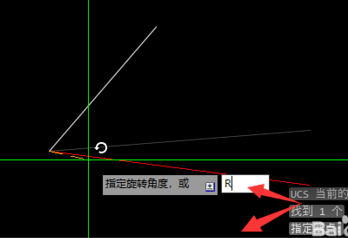

步骤四。输入CAD参照命令“r”。回车。

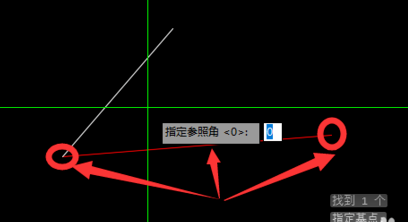

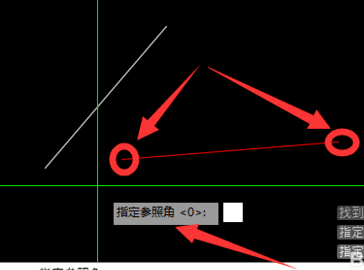

步骤五。指定CAD参照角度——分别点击红线上的两个点。

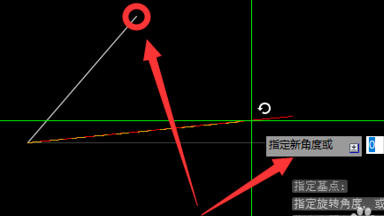

步骤六。指定新参照旋转角度——点击白线的另一个端点。

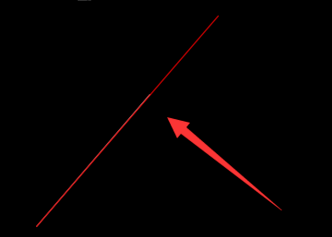

步骤七。参照旋转命令完成。红线旋转到白线的位置。
CAD参照旋转命令的使用方法二:两物体无交点时的旋转
步骤一。当两条直线没有交点的时候。我们让红线按白线位置进行CAD参照旋转。

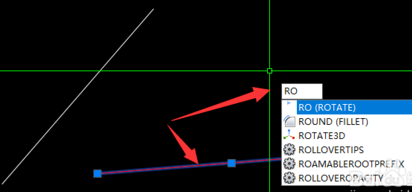

步骤二。选中红线。输入参照旋转命令“ro”。回车。

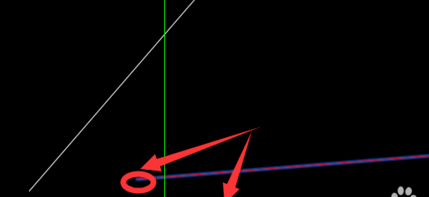

步骤三。指定红线一端为CAD旋转命令基点。

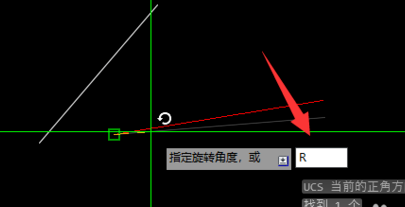

步骤四。输入参照命令“r”。回车。
步骤五。指定参照旋转角度——分别点击红线上的两个点。

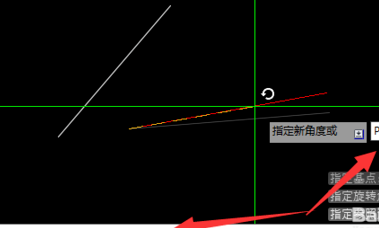

步骤六。输入CAD旋转命令“p”。回车。

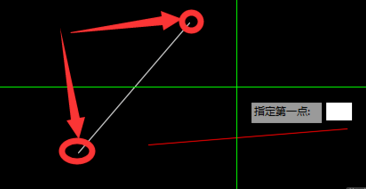

步骤七。分别指定白线上的两个点为CAD旋转的参照点。

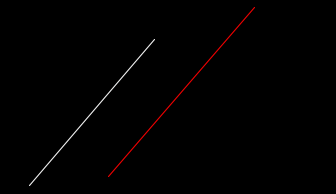

步骤八。CAD无交点的两物体参照旋转完成。红线旋转到了与白线平行的位置。
以上就是云渲染农场为您整理的CAD参照旋转命令的两种使用方法了。我们只要使用好CAD旋转命令。并且正确选择参照旋转的节点和角度。就能够让一个物体参照另一物体做出旋转了。大家记住了吗?更多>>CAD等比例缩放。欢迎点击链接哦!
