CAD图纸中怎么标注窗户尺寸?想知道CAD画窗户后。怎样在平面图图纸上标注好窗户的规格尺寸吗?本期。云渲染农场就为您带来图文详解的在CAD图纸中标注窗户尺寸的方法。大家快来看看吧!

在CAD图纸中标注窗户尺寸的方法

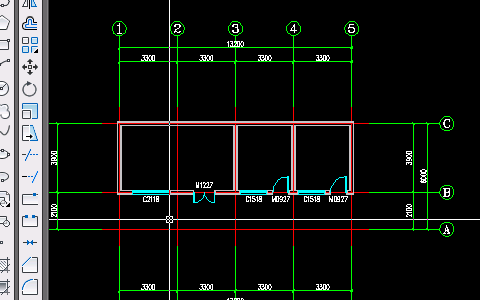

步骤一。首先我们打开一个带有窗户的CAD图纸。

步骤二。然后我们点击CAD软件左侧的工具栏。选择尺寸标注--门窗标注。

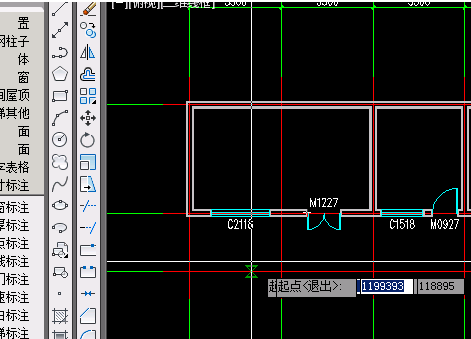

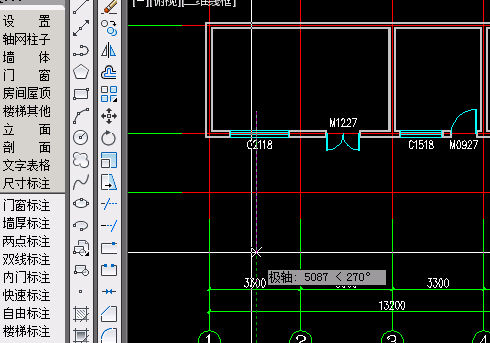

步骤三。我们选择要标注尺寸的窗户的内侧。点击左键选择。然后我们再次点击左键选择要标注的门窗的外侧。此位置为标注的位置。点击后完成CAD窗户尺寸的标注。

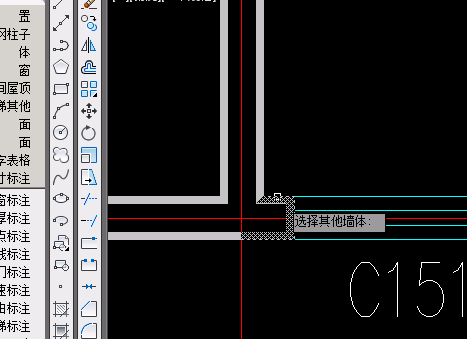

步骤四。如果在上一步过后。在CAD图纸中还有没有标注的窗户。可以用左键点击选择CAD窗户的墙体。多次点击可多选。

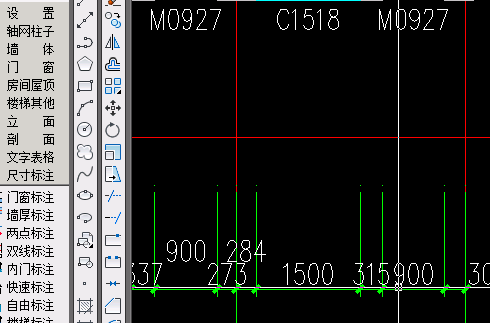

步骤五。选择完成后点击右键完成剩余CAD窗户的标注。

步骤六。如果需要修改标注尺寸文字。我们可以双击文字进行修改。要修改标注的样式可分解CAD窗户尺寸标注后进行。

以上就是云渲染农场为您整理的在CAD图纸中标注窗户尺寸的图文方法了。我们可以使用CAD的尺寸标注工具。来完成图纸中窗户尺寸的标注。大家学会了吗?
