很多软件之间的模型文件都是可以相互转换的。那你知道3dMax怎么导入proe的文件渲染吗？本文小编将要和大家分享在3dmax软件中导入proe模型文件进行渲染的方法。感兴趣的小伙伴们快来和小编一起看看3dmax软件怎么导入stl文件将proe模型文件进行渲染吧。在3dmax软件中导入proe模型文件进行渲染的方法如下：

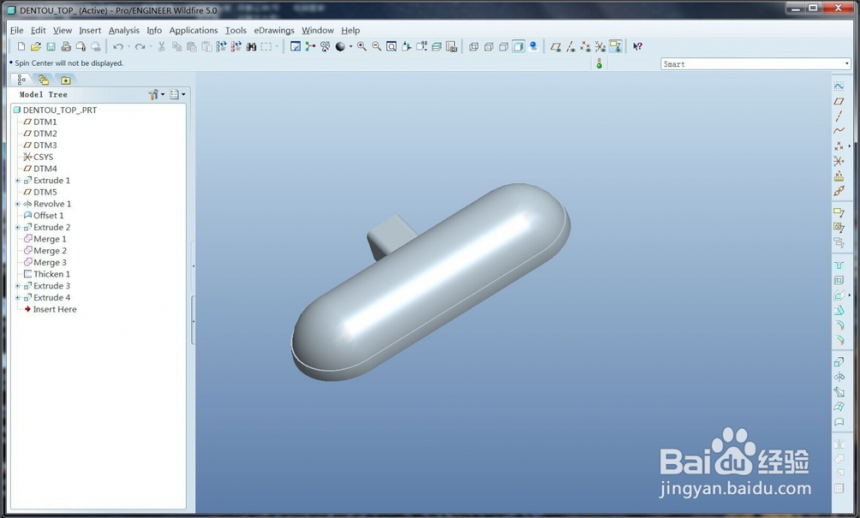

步骤一。用proe软件打开模型文件。通常不同的工程软件之间的文件交换一般用stp或者igs格式的。但是因为3dmax软件不支持stp文件。实体的igs文件导入3dmax软件也会有很多烂面。无法操作。要使proe的文件能直接导入3dmax。我们通常用proe另存为一个stl格式的文件。stl文件是一种三角网格文件。市场上的三维软件基本都支持这种格式。如下图。

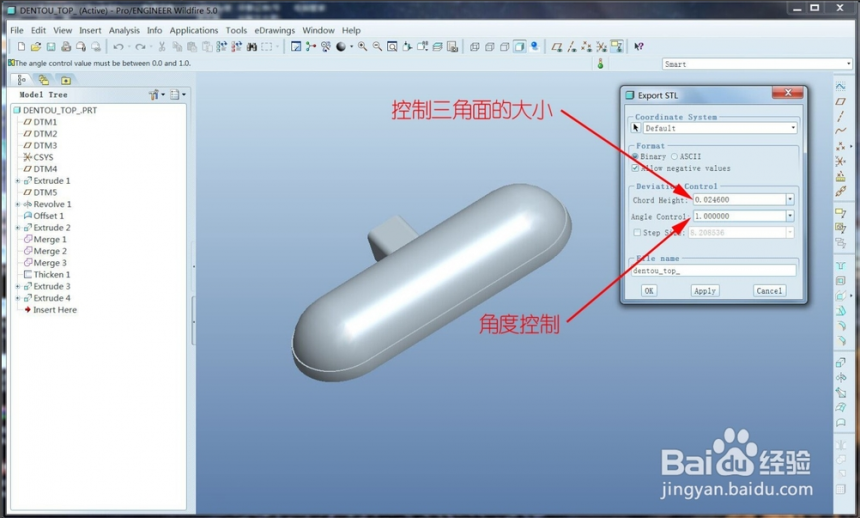

步骤二。点击ok后proe软件中弹出一个stl的参数面板。默认的stl参数三角面的尺寸偏大。这样导出去的模型表面不够光滑。特别是曲面的时候。我们在chord height一栏输入0。系统就会按最小的精度给出三角面的最小参数。然后在Angel Control一栏任意输入一个比1大的数字。系统都会自动设置为1.这样设置结果是能够得到尽量多的三角面。曲面会尽量光滑。其它参数按默认设置。

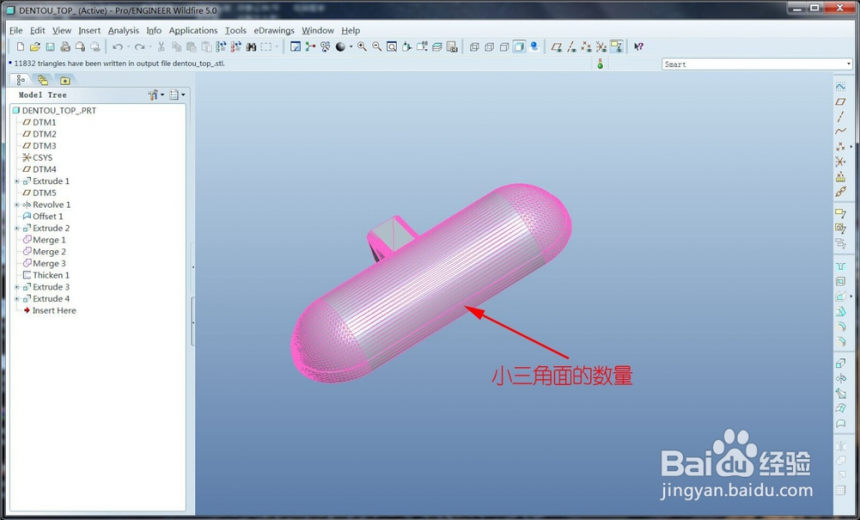

步骤三。在proe模型文件设置好参数后点击预览可以看到主窗口会高亮显示元件的大概的三角面数量。如果不满意再更改参数。

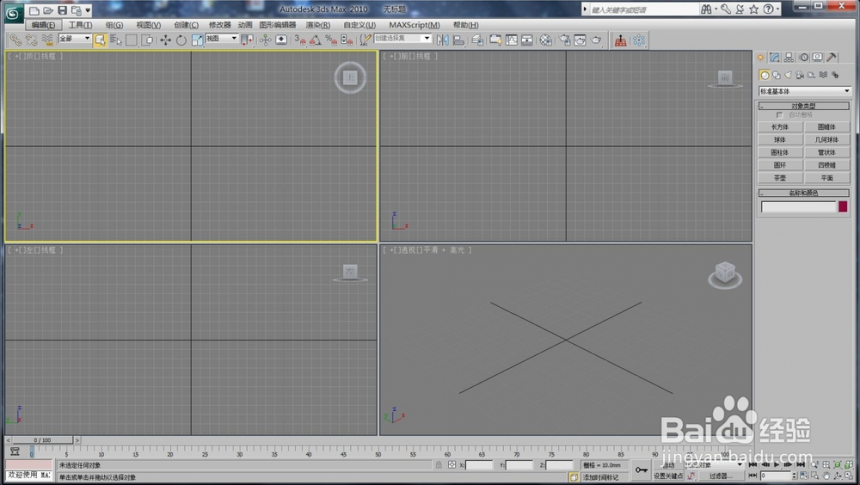

步骤四。保存好stl文件后。我们打开3dmax软件。选择文件菜单-->导入文件。选择刚才保存的stl文件。

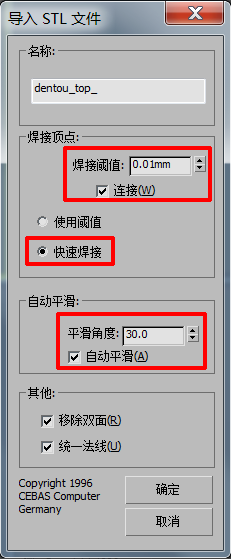

步骤五。3dmax软件会弹出一个参数窗口。最好选择快速焊接跟自动平滑。否则有时候导入文件会很长时间。还会失败。特别是三角面很多的文件以及有零件干涉的装配文件。

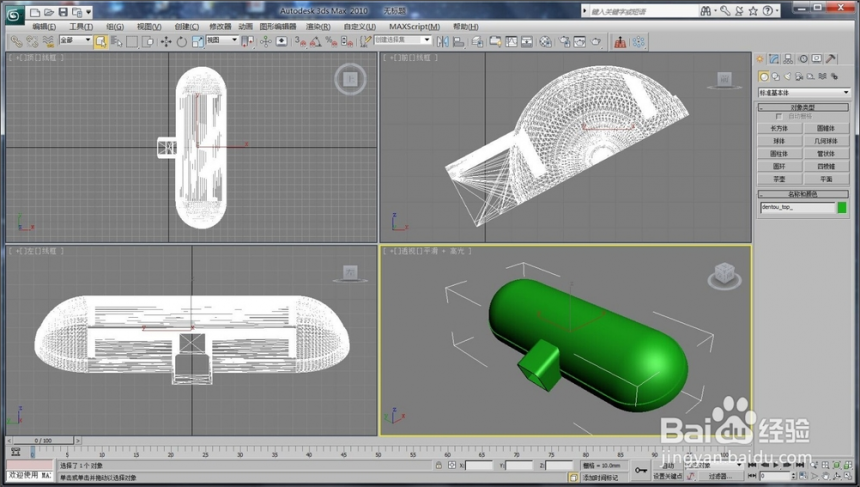

步骤六。最后导入stl文件成功后我们就可以在3Dmax软件里面进行渲染及其它相关操作了。在3dmax软件中导入proe模型文件进行渲染完成了。

以上六个步骤就是在3dmax软件中导入proe模型文件进行渲染的方法。希望本文的方法分享可以给小伙伴们作为参考。上期小编还和大家分享了将su草图大师模型导入3dmax软件的方法。有兴趣的小伙伴们可以点击查看。
