CAD软件怎么对图纸进行标高标注?在标注CAD图纸尺寸的时候。高度的标注也相当重要。想知道CAD标高怎么画的话。就来和云渲染农场一起看看CAD软件对图纸进行标高标注的操作方法吧!

CAD软件怎么对图纸进行标高标注?

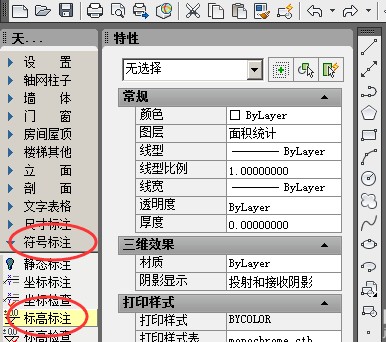

步骤一。在打开的CAD图纸文件中。点击左侧的工具栏选择符号标注--标高标注。

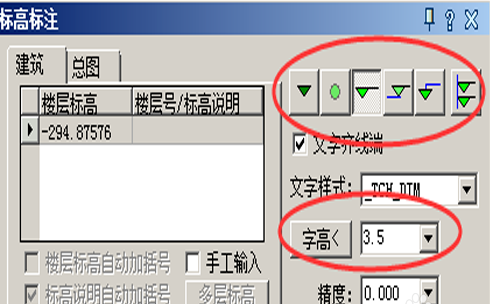

步骤二。在弹出的标高标注中选择CAD标高标注的样式。设置自高等。

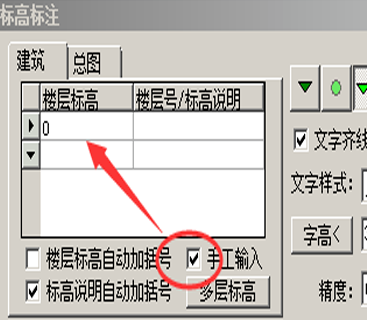

步骤三。然后首先设置高度标注里±的位置。点击手工输入。然后点击楼层标高中输入0。

步骤四。设置完成后。在图纸中点击图中的±0的位置点击。首次点击确定CAD标高标注的位置。然后移动鼠标来确定高度标注的方向(上和下)然后点击确定。

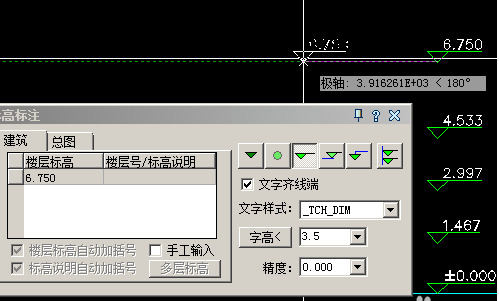

步骤五。设置好±0以后我们点击鼠标右键。再次点击菜单栏中的标高标注进入标高标注。再次点击在图纸中标注标高会以我们设置的±0为参照来进行标高标注。单位是按照1:1来进行的。

>>怎么修改CAD软件的绘图比例?

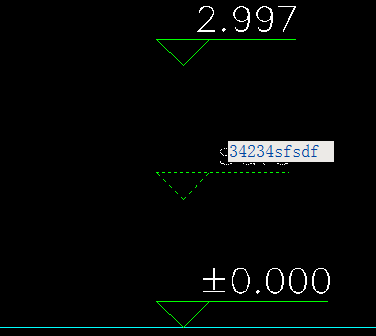

步骤六。要修改已经标注好的标高标注。可以直接双击左键进入编辑。

以上就是云渲染农场为您整理的在CAD软件里画标高的方法了。想要给图纸进行标高标注的话。可以直接在符号标注里实线。大家学会了吗?
