CAD中如何设置国标标注样式？本文小编为大家整理了CAD标注国标的要求及设置国标标注样式的方法。有需要的小伙伴们快和小编一起来看看CAD怎么设置国标标注样式吧。CAD标注国标的要求如下： 1.CAD标注国标字体高度（用h表示）必须规范。其中公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm。 2.CAD国标标注样式的汉字应写成长仿宋体。汉字高度不应小于3.5mm。其字宽一般为0.7h。 3.CAD国标标注样式的字母和数字可写成斜体或直体。注意全图统一。斜体字字头向右倾斜。与水平基线成75°CAD设置国标标注样式的方法如下： 步骤一。在AutoCAD中设置国标标注样式。方法主要有以下四种： （1）“格式”→“文字样式” （2）“工具栏。注释”→“文字样式” （3）“命令行”→“style” （4）“命令行”→“st”

步骤二。选择步骤一中的一个方法设置“文字样式”。打开系统会打开CAD“文字样式”对话框。

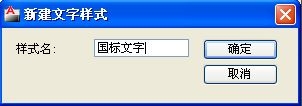

步骤三。在CAD界面点击“新建”。输入名称“国标文字”或者其他名称设置国标标注样式。

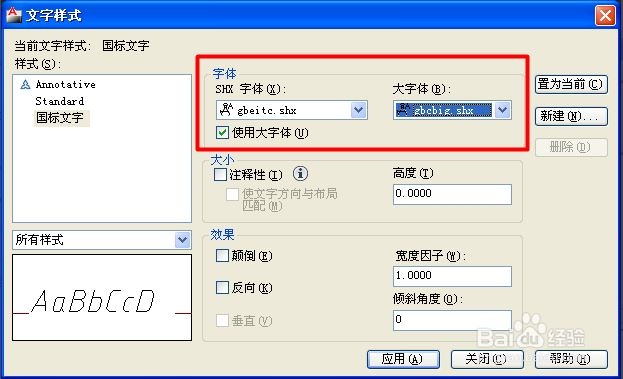

步骤四。单击“确定”后。返回“文字样式对话框”。对以下设置CAD国标标注样式参数进行修改：国标标注样式的字体。字高。宽度因子。倾斜角度等。

步骤五。点击“应用”。点击“置为当前”。点击“关闭”CAD设置国标标注样式完成了。 以上就是CAD标注国标的要求及设置国标标注样式的方法。希望本文的方法分享能给小伙伴们带来帮助。上一节小编和大家分享了在CAD软件中修改标注样式字体的方法与步骤。有需要的小伙伴们也可以点击查看一下。
