怎样缩放CAD图纸。尺寸标注不变?当我们想要放大缩小CAD图纸的时候。相应的图纸标注尺寸也会产生变化。有没有能够让CAD缩放图纸但保证尺寸标注不变化的方法呢?本期。云渲染农场就为您带来保持尺寸标注不变的CAD缩放图纸方法。

保持尺寸标注不变的CAD缩放图纸方法

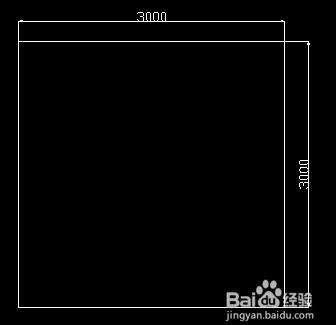

步骤一。我们打开CAD软件来演示缩放图纸方法。如下图所示。是3000X3000的一个矩形。输入快捷键命令SC把这个CAD图纸缩小0.5倍后。我们发现尺寸标注就变成1500X1500了。

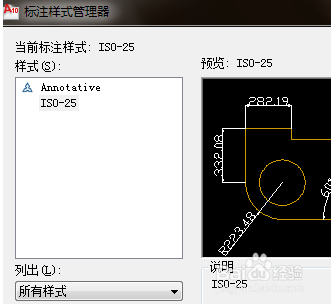

步骤二。要想缩放CAD图纸并保持原有保持尺寸标注不变的话。需要在标注样式里修改。输入快捷键命令D后。弹出如图的标注样式管理器。

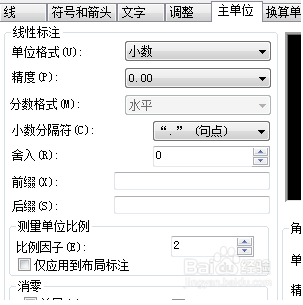

步骤三。选择右侧的修改。点击上方的主单位的标签。在测量单位比例里由默认的1改为2。如下图所示。

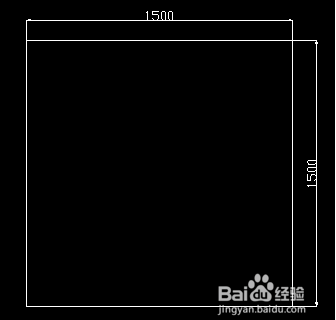

步骤四。然后点下方的确定。关闭这个对话框后可以看到之前的标注尺寸1500X1500又变成了3000X3000了。通过这样的方法。我们就保证了CAD图纸缩放时尺寸标注不变。

步骤五。同理如果图是放大2倍的话。在测量单位的比例里要改成0.5就可以了。只要及时修改测量单位比例。我们放大缩小CAD图纸就可以保持标注尺寸不变。

步骤六。此外。还有一种保持尺寸标注不变的CAD缩放图纸方法。是把这个CAD图纸做成块。选择的时候和尺寸一起选。然后用这个块进行缩放比例。原来的标注尺寸不管是图纸放大还是缩小都保持不变。

>>CAD图块怎么分解?

以上就是云渲染农场为您整理的保持尺寸标注不变的CAD缩放图纸方法。我们可以通过修改测量单位比例的方法。来保证在放大缩小CAD图纸的时候。相应的图纸标注尺寸不变。
