CAD怎么制图绘制房屋建筑平面图?使用CAD制图是进行房屋建筑设计的第一步。你知道怎么在CAD里绘制房屋建筑平面图吗?本期。云渲染农场就为您带来了CAD房屋建筑平面图的制图步骤教程。来一起看看吧!

CAD制图绘制房屋建筑平面图的详细步骤教程

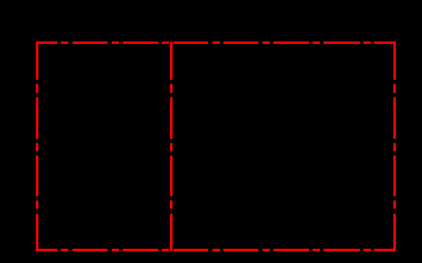

步骤一。运用CAD绘制功能中的直线。按照比例尺寸制图绘制出房屋建筑平面图的轴网。轴网绘制我们一般将轴网的颜色选择为红色。轴网的线型选择为虚线形式。这样做的目的为了区分线条。在建筑平面图制图完成后以后看图容易一目了然。

步骤二。将CAD房屋建筑平面图的轴线绘制好以后。接下来绘制CAD墙体。运用软件中的偏移功能将轴线两面偏移。偏移后将线条的颜色改为黄色。将线条的线型改为直线。这样我们就完成了CAD房屋建筑平面图里墙体的绘制。

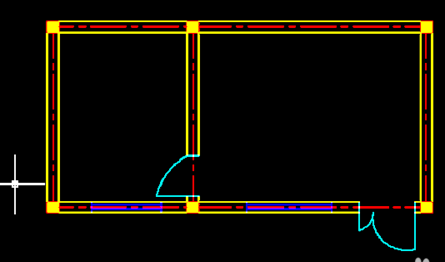

步骤三。墙体绘制好以后。接下来再来制图绘制CAD房屋建筑平面图的构造柱。同样适用绘图功能中的直线功能或者多边形。先在需要布置柱的位置绘制出柱的轮廓。再运用CAD软件中的图案填充功能。将柱的区域填充后。CAD房屋建筑平面制图里的构造柱就布置好了。

步骤四。接下来我们绘制CAD平面图里的门窗了。根据所需要的门窗大小在拟定的CAD房屋建筑平面图的位置绘制门窗。窗户的颜色选用蓝色。门的颜色选用浅蓝色或其他颜色。

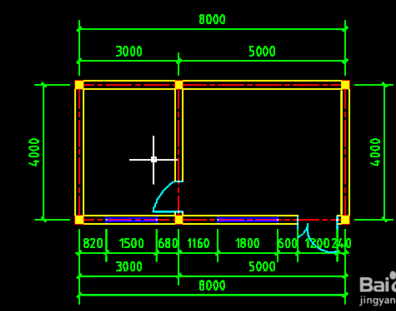

步骤五。然后。我们选择CAD标注中的线性。来对CAD房屋建筑平面图图纸进行标注尺寸。标注尺寸的颜色一般都选用绿色。

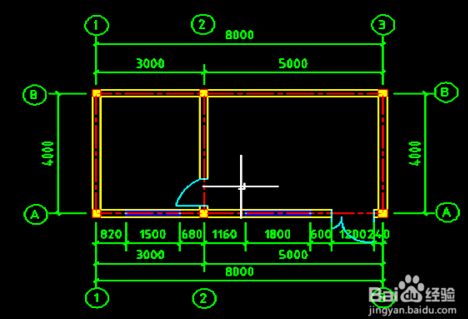

步骤六。最后我们标注一下绘制好的CAD房屋建筑平面图的轴号。轴号标注好以后。我们的CAD房屋建筑图纸就已经制图绘制完成了。

更多>>CAD软件绘制墙体平面图纸的所有步骤

以上就是云渲染农场为您整理的CAD制图绘制房屋建筑平面图的详细步骤教程了。大家可以根据教程的步骤。一步步完成CAD房屋建筑图纸的制图。快来试试吧!
