在草图大师SketchUp怎么制作弯曲的水管管道优质
上期中小编和大家分享了3dmax使用弯曲修改器将水管变弯的制作方法。本文小编将教大家在草图大师SketchUp怎么制作弯曲的水管管道。感兴趣的小伙伴们快和小编一起来看看su软件制作弯曲水管管道的方法与步骤吧。在草图大师SketchUp制作弯曲的水管管道方法如下:步骤一。在草图大师中绘制弯曲水管管道的路径

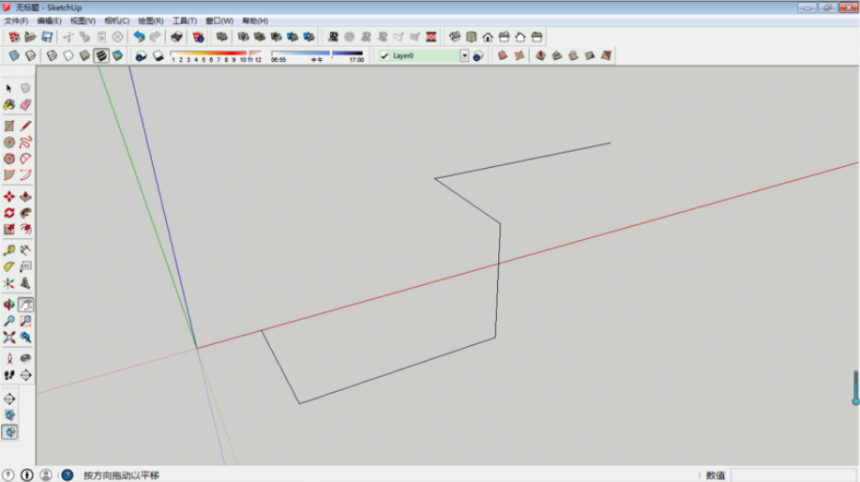

打开SketchUp软件。新建场景。执行直线命令(L)。画出如下图的直线。长度角度可以自由发挥。不会影响后期制图。该直线将作为后期的路径。如下:
步骤二。在草图大师SketchUp中画外圆
执行圆工具命令(C)。输入数值2000MM。该圆将作为弯曲的水管管道外半径。

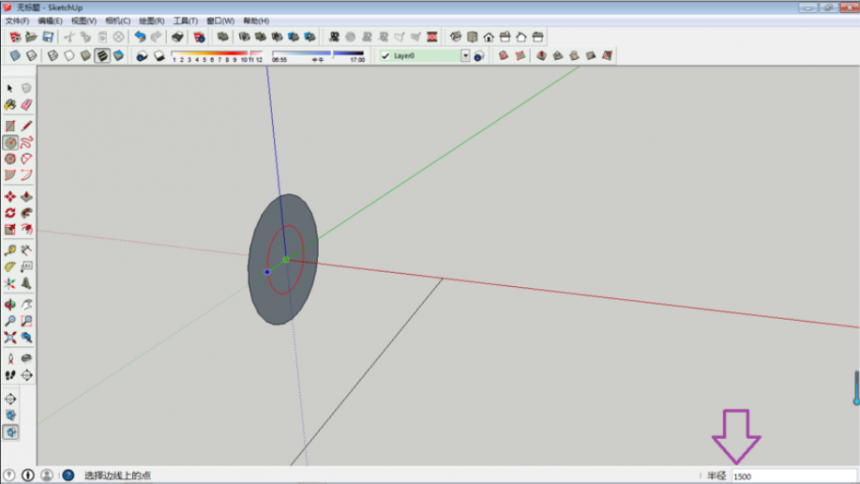

步骤三。在草图大师中画内圆
执行圆工具命令(C)。输入数值1500MM。该圆将作为水管管道内半径。

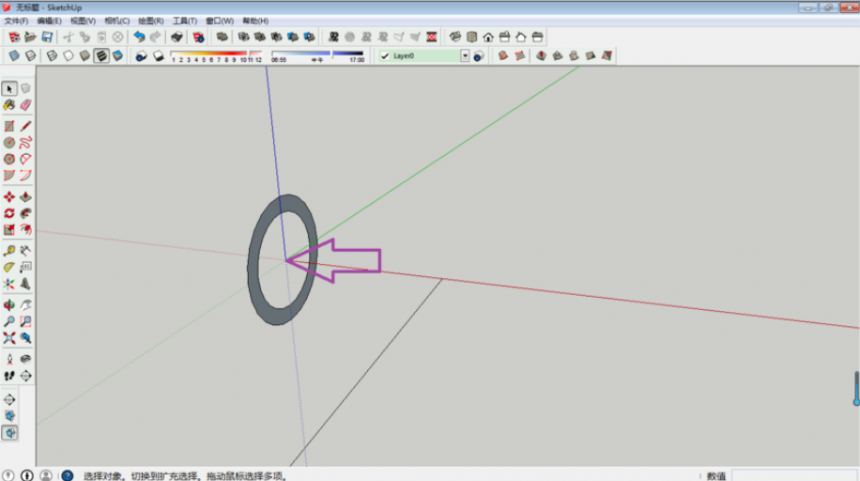

步骤四。在SketchUp软件中绘制圆环
点击圆中心的水管管道那个面。按DELETE删除。这样就形成外径2000。内径1500的圆环。

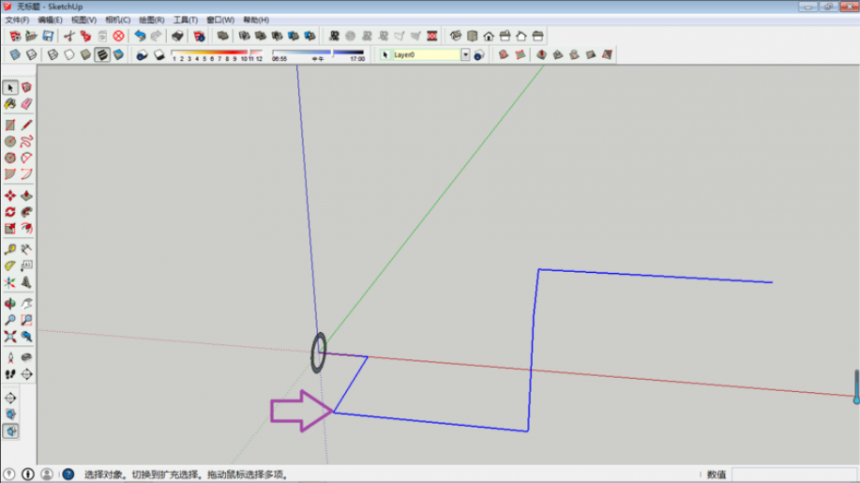

步骤五。选择弯曲的水管管道路径
在草图大师SketchUp中首先框选所有直线。将作为圆环的路径。即是圆环会沿着直线叠加。形成立方体。

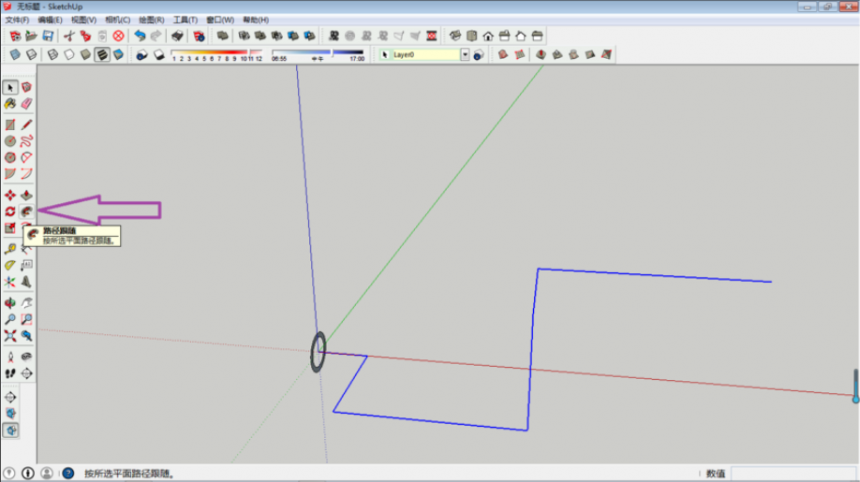

步骤六。选择工具。点击SketchUp路径跟随工具(F)

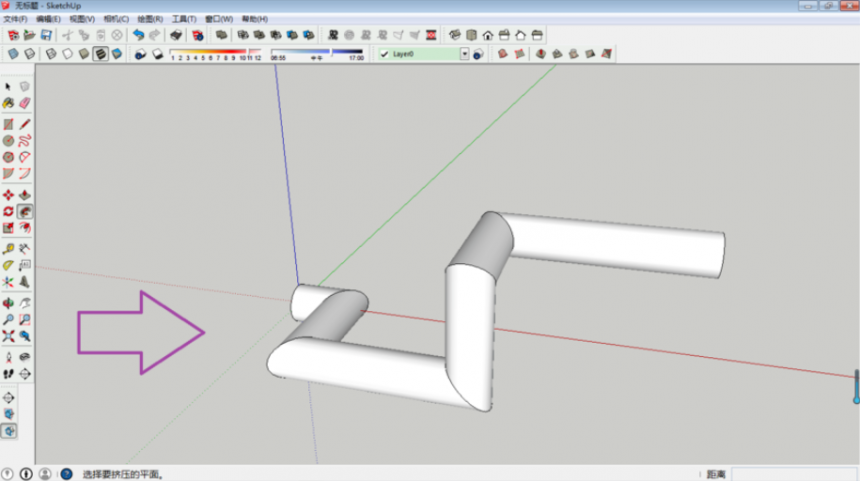

步骤七。立方体制作。最后选择圆环。点击回车完成操作。在草图大师SketchUp制作弯曲的水管管道完成。
以上七个步骤就是在草图大师SketchUp怎么制作弯曲的水管管道教程。希望本文的方法分享能给小伙伴们带来帮助。快打开草图大师试试吧。
