很多新手都想知道CAD图纸标注怎样才能自动显示单位?在使用CAD制图或者导入CAD图纸的过程之中。不知道怎么查看CAD图纸标注单位会给读图带来麻烦。本期。云渲染农场就为您带来自动显示CAD图纸标注单位的方法。大家可以试一下哦!

CAD图纸标注怎样才能自动显示单位?

步骤一。通常时候。国内CAD制图绘制的是公制图纸。多数情况下默认图纸标注单位是毫米。但吐过我们想让CAD图纸标注自动显示单位。来方便我们读图。可以在标注样式中进行设置。

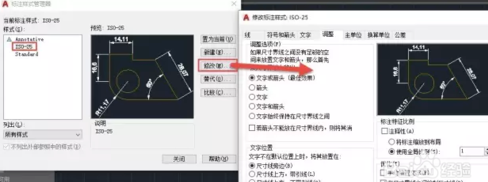

步骤二。输入CAD标注样式命令D。回车。打开标注样式管理。选择ISO-25标注样式。单击“修改”按钮。打开修改标注样式对话框。可以在这里选择是否自动显示CAD图纸标注单位。

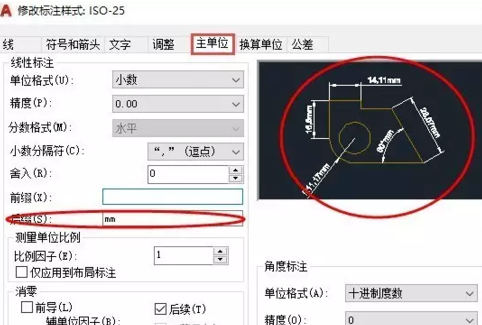

步骤三。单击“主单位”选项卡。在后缀文本框中输入mm。这样我们每次标注CAD图纸后就自动添加mm的单位标注。单击“确定”和“关闭”按钮。关闭标注设置相关对话框。

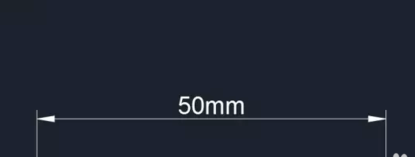

步骤四。输入L。回车。绘制一条长为50的直线。单击线性标注按钮。标注直线的长度。可以看到CAD图纸标注单位就已经自动显示了。

更多>>把CAD制图单位更改为毫米的方法

以上就是云渲染农场为您整理的让CAD图纸标注自动显示单位的方法与步骤了。我们可以在标注样式的后缀里输入单位。这样就能够在标注时自动显示CAD图纸单位。本期云渲染农场还为您带来了中式端景台模型的推荐。大家可以去看看哦!
