常用的CAD制图电子符号有哪些?上期。云渲染农场为您整理了CAD建筑图纸符号。除了墙板梁之外。在制图建筑图纸的过程中。我们也要进行电子线路的标注绘制。本期。云渲染农场就为您带来了CAD制图电子符号的总结收藏。来一起学会绘制CAD电子线路图吧!

常用的CAD制图电子符号有哪些?

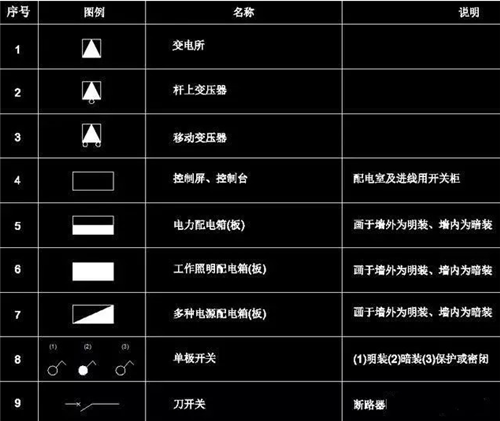

最基础的10条CAD制图电子符号是CAD变电所符号。需要注意的是。当电力配电箱符号画在CAD图纸墙内的时候。代表暗装。绘制在墙外代表明装。

10~15条制图电子符号是云渲染农场为您整理的CAD电路开关的符号。大家可要牢记。不要用错哦!

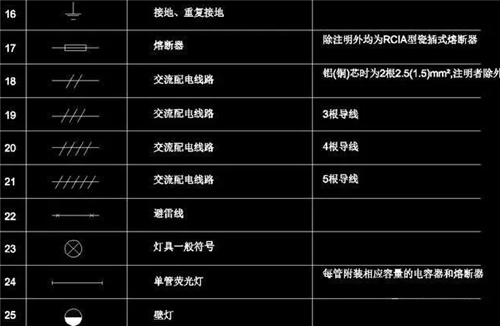

根据16~25条这些CAD电子线路状态符号。我们可以在制图时画出不同状态的配电线路。

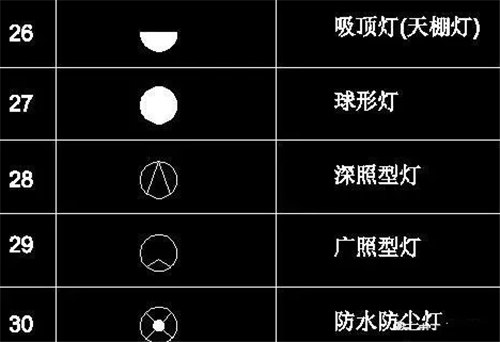

制图电子符号的26~30条是电子线路中不同的CAD灯具符号。在绘制图纸时用于标注照明灯具。(更多：创意台灯模型)

31~39条除了灯具之外。也为我们带来了CAD制图电子插孔的符号表示方法。大家记住了吗?

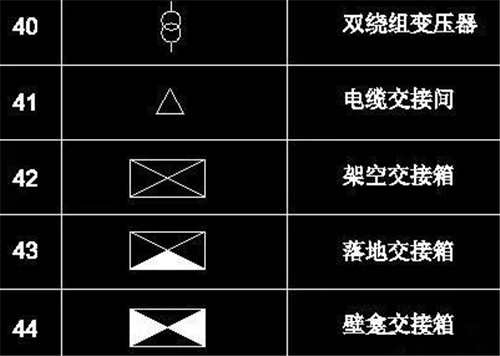

40~44条CAD制图电子符号则是电线交接箱的制图符号。按照施工安装的方法不同。符号也有对应的差异。
