怎么读懂CAD施工图纸?在我们学习绘制CAD建筑图纸的过程之中。看懂施工图纸也是重要的一步环节。本期。云渲染农场就为您整理了4条帮您快速看懂CAD施工图纸的重点经验。希望能够帮助到大家。

读懂CAD施工图纸的4条重点经验

经验一:读图前先纵览全局

读懂CAD施工图纸的4条重点经验分享(快速看懂cad建筑图纸)

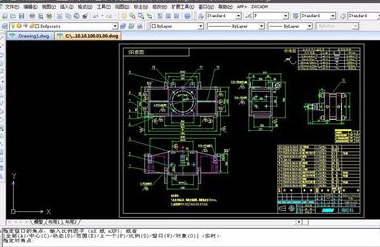

在CAD施工图纸拿到手里。首先看图名是什么。和这张图纸的项目究竟是做什么的。其次。看主结构。了解其大致的外形是什么样子的。在读懂CAD图纸前要做到心中有数。

经验二:仔细阅读明细栏

读懂CAD施工图纸的4条重点经验分享(快速看懂cad建筑图纸)

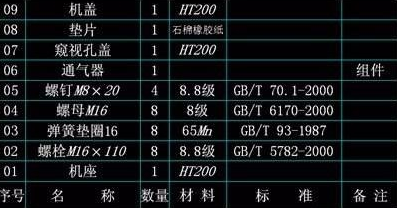

毫无疑问。CAD施工图里最重要的就是明细栏。因为明细栏里标出了施工图纸里所有零件的数量。尺寸以及重量。看图的时候结合明细栏一起看。这样会极大的增加对图纸的理解。

看不懂明细栏里的标记?云渲染农场为您整理了这些:

>>44条CAD制图电子符号的总结收藏

>>常用CAD建筑图纸符号整理

经验三:记得拆分图纸

读懂CAD施工图纸的4条重点经验分享(快速看懂cad建筑图纸)

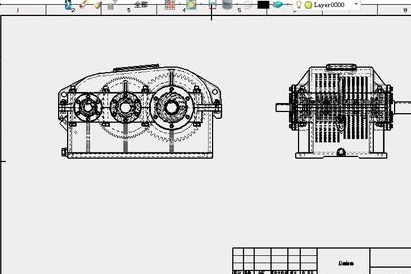

其实每一张CAD图纸。就是一个零件。一块板。焊接或者组装上去的。看完主结构。然后看零件的拆分图。剖面图。会详细的了解零件内部的结构。这样基本就可以看懂这张施工图纸大体的结构和细节了。

经验四:不要忘了侧视俯视图

读懂CAD施工图纸的4条重点经验分享(快速看懂cad建筑图纸)

一个完整的零件至少需要三个方向的视图。才能完整的将零件表达出来。所以。我们看CAD图纸的时候。一定要结合多个视图一起看。这样就全方位的了解施工图纸的结构。而不会出现盲点。或者不注意的情况出现。

更多>>将CAD图纸文件导入到3dmax中建模的步骤方法详解

以上就是云渲染农场为您整理的4条读懂CAD施工图纸的重点经验。在读图之前。把握好了施工图纸整体的全局和细节。就可以顺利看懂这张CAD施工图了。更多CAD教程资料。等着云渲染农场定时为您分享哦!
