CAD如何打断图纸线条?在使用CAD进行工程制图的过程中。有些时候需要对图纸线条进行打断编辑的操作。本期。就来和云渲染农场一起看看CAD制图时打断图纸线条的操作步骤吧!

CAD如何打断图纸线条?

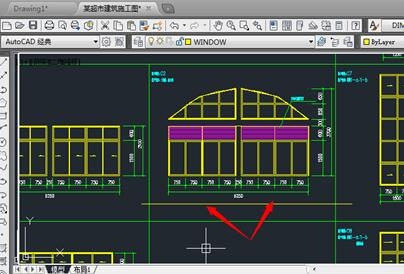

步骤一。打开一张CAD工程图纸来演示将图纸线条打断的方法。这里需要在如图所示的位置打断。距离左边的点5000。右边的角点6000位置处打断。

CAD如何打断图纸线条(cad如何打断图纸线条)

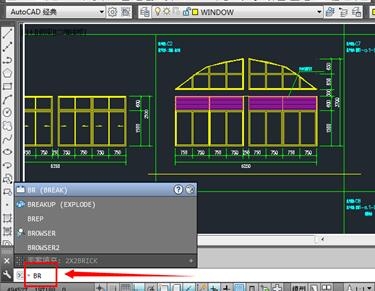

步骤二。输入CAD打断线条的快捷命令“break”。我们可以直接输入缩写“br”。点击“回车”或者是“空格进行确认。还可以点击右方的CAD修改菜单的“打断”图标。

CAD如何打断图纸线条(cad如何打断图纸线条)

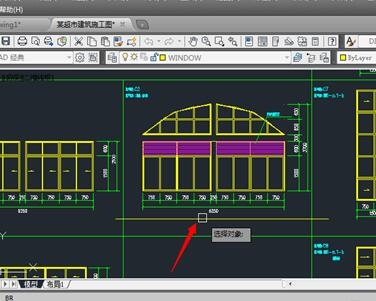

步骤三。按照要求选择CAD打断图纸线条对象。使用鼠标。点击需要打断的对象进行选中。如这里的这条黄色的线条。再要求输入第二个打断点。为了精确。这里输入“f”。点击“空格”键或者是“回车”。

CAD如何打断图纸线条(cad如何打断图纸线条)

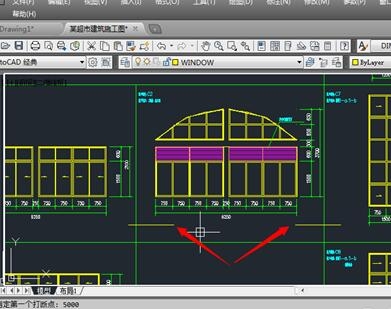

步骤四。这样就精确的进行了CAD打断图纸线条操作。快来看看最后的图纸线条效果是不是被成功打断分割了呢!

CAD如何打断图纸线条(cad如何打断图纸线条)

更多>>CAD切分打断一条线段的操作步骤

以上就是云渲染农场为您带来的CAD打断图纸线条的步骤。我们可以使用CAD的break命令来完成图纸线条的打断分割。并进行打断对象的精确定位。更多CAD使用小技巧。欢迎收藏云渲染农场网站哦!
