CAD如何按照坐标绘制对应图块?在我们使用CAD制图的过程中。有些时候需要导入外部的坐标来完成对应图形的绘制。本期。云渲染农场就为您带来了CAD按照坐标绘制对应图块的操作方法。一起来看看吧!

CAD按照坐标绘制对应图块的操作方法

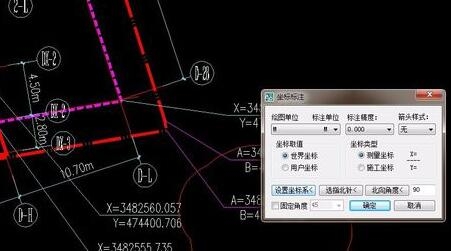

步骤一。开始在CAD按照坐标绘制对应图块之前。首先确认图纸的坐标系是否正确。在天正建筑中用坐标标注命令(ZBBZ)标注图中已知坐标的坐标是否正确。如果不正确应重新设置天正坐标系。方法是输入“zbbz”-回车-“s”-设置坐标系-点取参考点-输入正确坐标(先输入Y值再输入X值)。

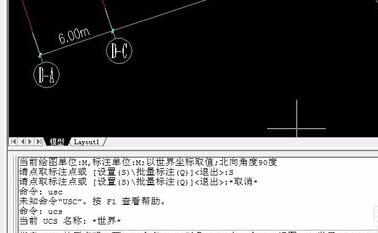

步骤二。将UCS设置为天正坐标系:输入“UCS”-回车-回车。调整CAD按照坐标绘制的标准为正确的坐标系。

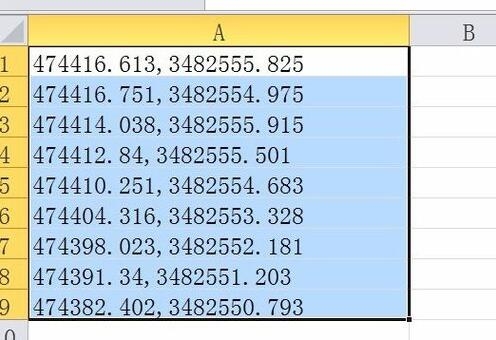

步骤三。这样我们就可以在CAD里按坐标绘制点或者PL线。先输入Y值。再输入X值。绘制PL现在可以先在EXCLE表中做好点的坐标。按“Y。X”的格式做好表格。在CAD里输入PL命令。回车。在将EXCEL表中的数据复制粘贴到命令栏。可快速在CAD按照坐标绘制对应图块。

更多>>CAD图纸提取线条坐标并导出的图文步骤

以上就是云渲染农场为您带来的CAD按照坐标绘制对应图块的操作方法了。大家可以根据自己的习惯。来完成在CAD里根据坐标绘制对应图形的操作哦!更多CAD使用小技巧。尽在云渲染农场。
