CAD测量图纸填充面积的方法详解【图文步骤】(cad测量填充图案的面积)优质
CAD软件怎么测量图纸填充面积?在我们给CAD添加完了图纸填充区域之后。有没有办法知晓填充面积的具体数值大小呢?本期。云渲染农场就为您带来了CAD测量图纸填充面积的图文步骤方法。一起来看看吧!
CAD测量图纸填充面积的方法详解
步骤一。新建或者导入任意一张CAD图纸。我们来演示如何测量CAD图纸填充面积。

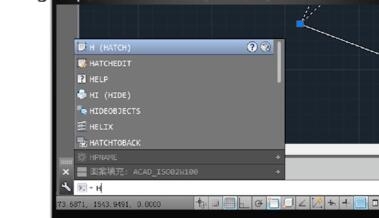

步骤二。按快捷键H。弹出填充对话框。直接填充CAD图纸。也可按快捷键BO。弹出边界创建对话框。点击拾取点。使用十字光标点击需要填充的空间。完成填充后。我们再来进行测量CAD填充面积的步骤。

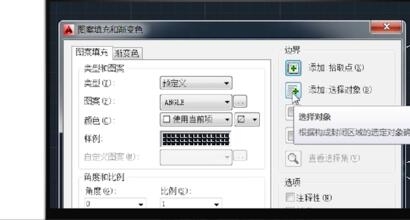

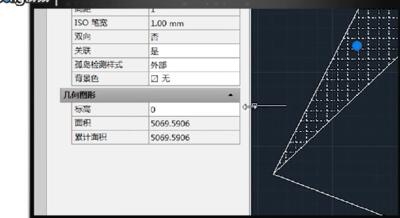

步骤三。点击空格。在弹出框中使用边界下面的添加选中对象填充。点击填充图案。使用快捷键ctrl+1。弹出属性对话框。在对话框中即可看到CAD测量图纸填充面积的数值结果。
更多>>CAD软件测量简单图形面积的操作步骤
以上就是云渲染农场为您带来的CAD测量图纸填充面积的方法详解了。大家可以根据上面的图文步骤。使用快捷键ctrl+1来查看CAD测量图纸填充面积的具体数值。学会了本期为您带来的分享操作吗?
