上节小编和大家分享了CAD软件查询面积的方法。你知道cad怎么查询多段线面积吗？本文小编将和大家分享CAD软件查询多段线面积的方法。感兴趣的小伙伴们快和小编一起来看看cad如何查询多段线面积吧。CAD软件查询多段线面积的方法如下：

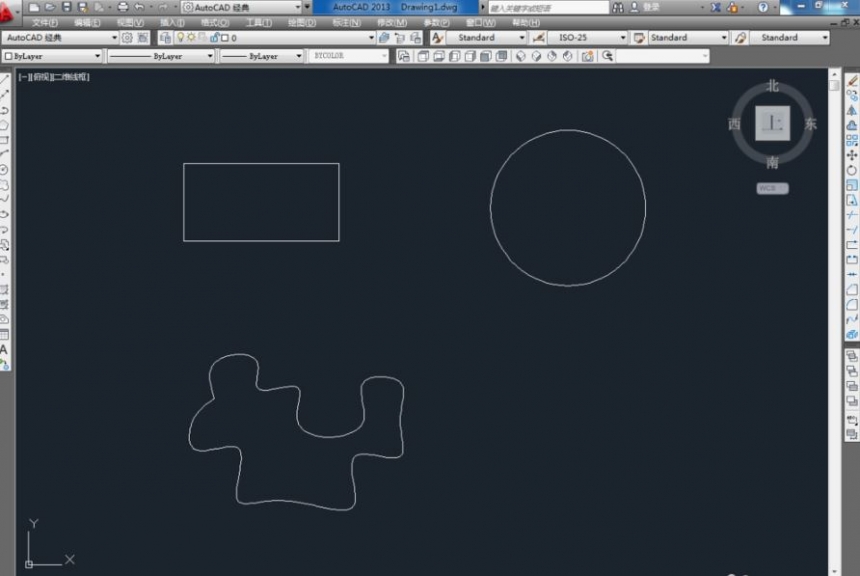

步骤一。cad怎么查询多段线面积？打开AutoCAD。点击【多段线工具】。在作图区域画出尺寸为“3000*1500mm”的矩形；点击【圆形工具】。画出一个半径为1500mm的圆；点击【样条曲线工具】。同样在作图区域画出一个异形图案。

步骤二。在CAD软件中选中矩形图案查询多段线面积。点击【工具】-【查询】-【面积】。此时弹出要求选中所要查询的对象。按下空格键后。点击画好的矩形图案。此时左下角命令栏便弹出矩形图案CAD查询多段线面积结果：4.5平方米。

步骤三。选中圆形图案。点击【工具】-【查询】-【面积】。此时弹出要求选中所要查询多段线面积的对象。按下空格键后。点击画好的圆形图案。此时左下角命令栏便弹出圆形图案查询多段线面积结果：7.06平方米。

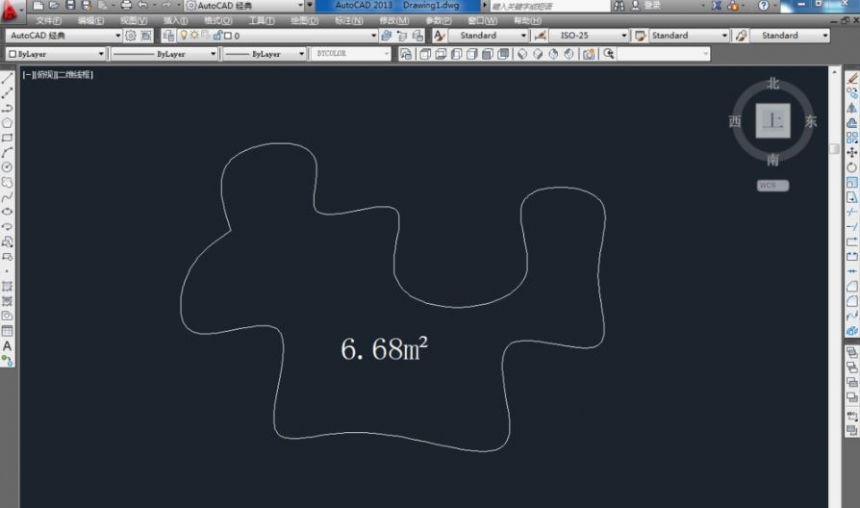

步骤四。CAD软件查询多段线面积选中异形图案。点击【工具】-【查询】-【面积】。按下空格键后。点击画好的异形图案。此时左下角命令栏便弹出异形图案的面积查询结果：6.68平方米。

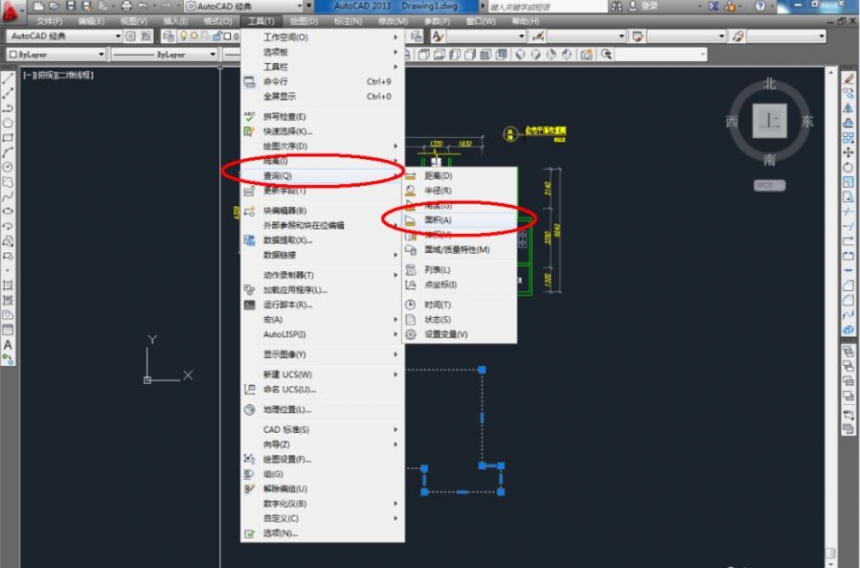

步骤五。对于图纸面积的查询。需要先将所要查询的区域画出。打开需要查询的图纸。点击【多段线工具】将需要查询的部分描画出来（必须形成封闭图案）。点击【工具】-【查询】-【面积】。按下空格键后。点击CAD查询多段线面积。此时左下角命令栏便弹出图案的面积查询结果。

以上五个步骤就是cad怎么查询多段线面积？CAD软件查询多段线面积的方法。希望本文的方法分享能给小伙伴们带来帮助。更多关于CAD查询面积的方法。点击>>>cad怎么快速算面积？CAD软件算面积的两种方法
