CAD如何画波浪线(cad如何画波浪线的圆)优质

扫码添加渲大师小管家，免费领取渲染插件、素材、模型、教程合集大礼包！

CAD如何画波浪线?除了标准的直线之外。波浪线型也是常用于CAD图纸绘制之中的一种线条样式。你知道要怎么画吗?本期。云渲染农场为您带来了CAD制图画均匀波浪线的方法。快来和我们一起看看吧!

CAD制图画均匀波浪线的方法

步骤一。打开CAD图纸。我们来看看CAD如何画波浪线的操作步骤。如果画给定数据的波浪线。可以采用下图中的方法。

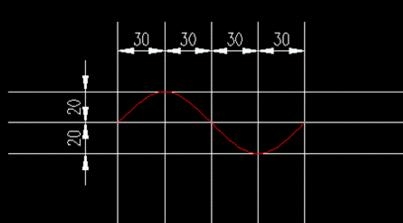

步骤二。在CAD界面中画出三条横线。和五条竖线。用样条曲线命令(spl)依次连接交叉点。作为CAD绘制均匀波浪线的基点。

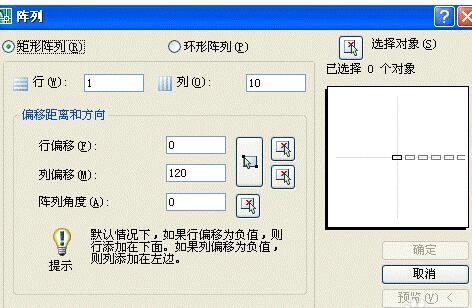

步骤三。用阵列命令(AR)。此处偏移10个。最后用join命令。全选。把所有的曲线合并成一条曲线。我们就成功完成CAD画均匀波浪线的操作了。一起看看最终画好的波浪线效果怎么样吧!

更多>>CAD如何让轮廓线加粗

以上就是云渲染农场为您整理的CAD制图画均匀波浪线的方法了。希望本文给您带来了帮助。更多CAD使用小技巧。欢迎收藏云渲染农场网站!
