CAD怎么画电路原理图?在使用CAD进行施工图纸绘制的时候。电路原理图可以帮助我们查看怎样进行安装和设置。本期。云渲染农场为您带来了CAD画电路原理图的操作方法。快来和我们一起看看吧!

CAD画电路原理图的操作方法

步骤一。首先我们打开CAD。进入到模型模式。然后我们使用绘图工具。去绘制电器元器件。将CAD画电路原理图里没有的组件都绘制出块。

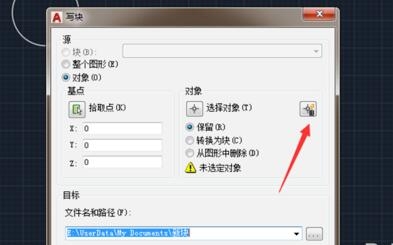

步骤二。然后选中绘制的电器元器件。输入W命令。点击回车。然后在弹出来的窗口。点击选择对象按钮。选中一下CAD电路原理图元器件。设置好保存的位置。以便一会使用。点击【确定】按钮。

步骤三。然后点击CAD界面上方的【插入】。在弹出来的选项。点击【块】。之后会弹出来插入窗口。选择要插入的块。也就是电器元器件。可以输入块的位置。也可以去电路原理图里面调整。点击【确定】。最后我们将所有的电器元器件插入。并绘制好线路。就可以成功完成CAD画电路原理图。如图所示。

更多>>CAD创建轴网的操作过程

以上就是云渲染农场为您带来的CAD画电路原理图的操作方法。希望本期的分享能够给您的设计带来帮助。更多CAD软件使用小技巧。欢迎随时收藏云渲染农场网站哦!
