我们知道。在制图过程。很多时候都需要将物体对象的剖面图绘制出来。如建筑设计中的房屋。机械设计中的零部件、管道等。设计师称之为"剖面图"。通俗来说。剖面图就是把物体某个部位切开。使得在平面图上看不到的东西在剖面图中能看到内部的结构和细节。一份机械设计图。可能会使用多张CAD剖面图与断面图来清晰表达该机械的内部构造。

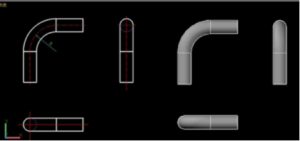

那么。如何在CAD软件中画剖面图呢？下面就以管道为例。来一起学习在中望CAD软件中绘制剖面图。在开始动手画图之前。我们先看下面一张截图。它是一张通过正常投影得到的三视图。图纸右上方是立体图。

需要清楚一点。如将图上的俯视图绕着E-E轴线逆时针旋转α度。那么其他视图也必定发生相对变化。结果与上面图片中的不一样。按照这个原理。各位设计师可以开始画剖面图了。

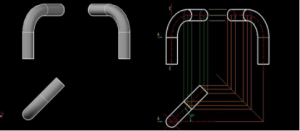

用中望CAD软件打开图纸。将俯视图沿水平方向旋转一定角度后。遵循投影原则。同时采用必要的辅助线。可以方便地找到一些关键的投影点。这样。剖面图就画出来了。

需要特别注意的是。图上的A-A剖视图仅对于弯管来说的话。是没有的。A-A所指的是一个剖切平面的位置。画的剖切符号A-A切不到弯管的任何部分。因此。对此图而言。应该是A向视图。面不是A-A剖视。这部分内容理解起来稍微有点吃力。不过各位可以多看几遍配合实际操作应该就不难了。画剖面图、立面图等都是实际工作中不可避免的。

小编这次试用的中望最新的版本CAD平台2018版。如使你用CAD软件比较频繁。且对软件的功能和性能要求比较高的话。可以试试更新。速度和反应还是不错的。同时。如果需要激活。可以手机关注中望CAD微信号领取正版软件激活码。

好了。这次就分享这么多。你觉得怎么样？如果你有其他关于CAD设计绘图技巧。欢迎与小编分享。大家一起学习进步。
