cad打印不显示图形怎么办?上节小编和大家分享了解决CAD打印错误未响应的方法。本文小编将为大家带来解决cad打印不显示图形的方法。快和小编一起来看看CAD图形打印不显示如何处理吧。解决cad打印不显示图形的方法如下:

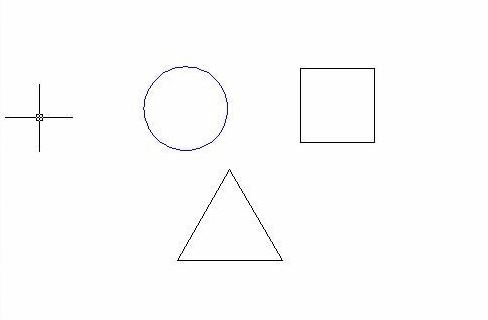

步骤一。cad打印不显示图形怎么办?图中有3个图形。分别为圆形。三角形。正方形。我们要打印图形但是打印结果发现。只有三角形。

cad打印不显示图形怎么办(cad打印不显示图形怎么办)

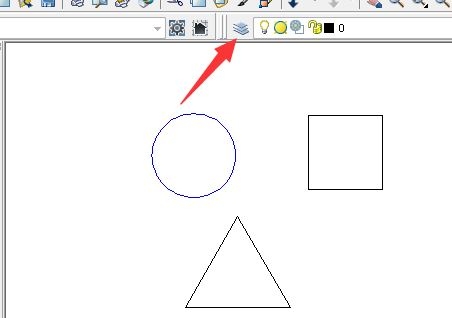

步骤二。首先查看图片是不是设置成了不可打印。是不是把打印选项关闭了导致cad打印不显示图形的问题。查看方法。通过图层进入查看。

cad打印不显示图形怎么办(cad打印不显示图形怎么办)

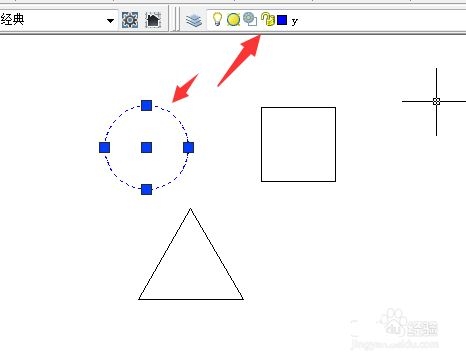

步骤三。在CAD软件中你可以看到“y"图层关闭了打印功能。选中圆。可发现圆形就在"y"图层。打开打印功能即可实现打印了。进行打印预览。发现正方形打印不显示图形。

cad打印不显示图形怎么办(cad打印不显示图形怎么办)

步骤四。选中正方形。发现。正方形在“defpoints”图层。有些图层为不可调节打印状态的图层。defpoints图层是系统默认无法打印的图层。只需要把图层名字改了。随意改成其它非系统名字图层即可。例如改成“云渲染农场案例”。再进行打印预览。发现可以打印了。解决cad打印不显示图形。效果如下图所示。

cad打印不显示图形怎么办(cad打印不显示图形怎么办)

推荐:cad图片如何打印?CAD图片打印的方法与步骤 以上四个步骤就是小编要和大家分享的cad打印不显示图形怎么办?解决cad打印不显示图形的方法。希望本文的方法分享能给小伙伴们带来参考价值。
