CAD如何建立坐标系?在CAD制图的过程中。坐标系可以方便我们更精准地定位图纸。画出我们想要的效果来。本期。云渲染农场为您带来了5个步骤完成CAD坐标系的创建详解。快来和我们一起看看吧!

CAD如何建立坐标系?

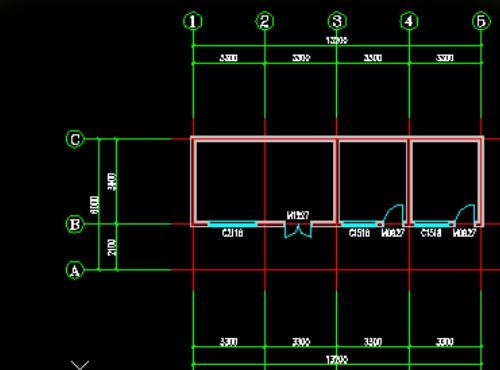

步骤一。首先我们打开一张CAD图纸文件。在图纸中我们可以看到坐标的原点在图形的左下方。接下来我们一起来看看CAD坐标系的创建方法。

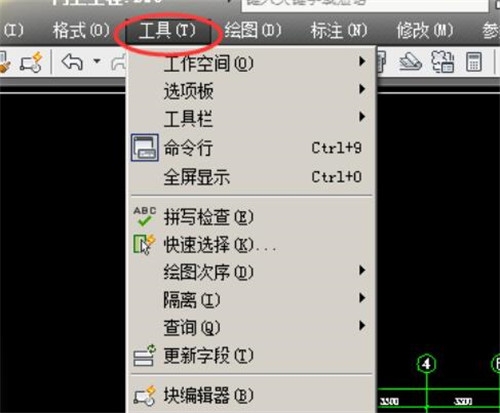

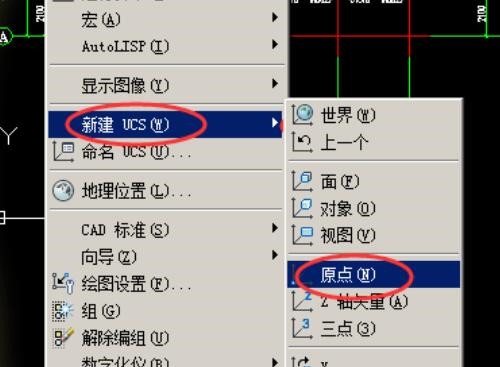

步骤二。要修改坐标系我们可以点击菜单栏中的工具选项卡。在下拉菜单中点击新建Ucs然后点击原点。首先进行CAD建立坐标系的原点设置。

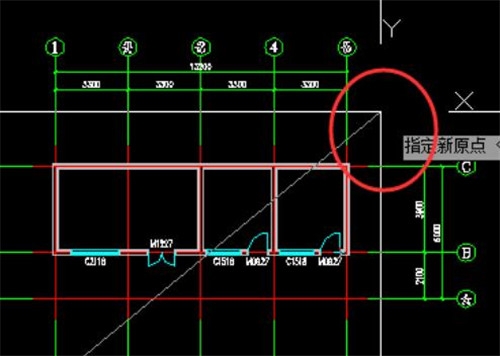

步骤三。点击后坐标轴原点会跟随我们的鼠标。我们在需要的位置点击鼠标左键确定。点击后我们可以看到CAD坐标系的原点发生了改变。此时的坐标是按照我们新建的为参照设置的。

步骤四。如果要切换到原来建立好的CAD坐标系。我们可以再次点击工具然后点击下方的命名UCS。然后在弹出的ucs窗口中选择世界然后双击或者点击右方的置为当前。

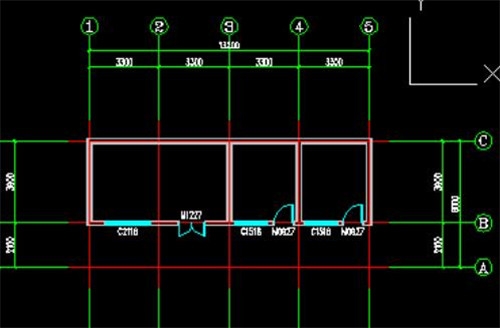

步骤五。完成后点击确定。点击确定后我们回到我们原来的坐标系中了。大家学会了CAD如何建立坐标系了吗?

更多>>CAD软件怎么描图片轮廓?

以上就是云渲染农场为您带来的5个步骤完成CAD坐标系的创建方法。希望本期的分享能够给您带来一定的帮助!
