很多CAD初学者都会很好奇CAD软件怎么设置捕捉from。这个指令可以帮我们更好地完成CAD效果图中的捕捉。本期。云渲染农场就为您带来了CAD软件设置捕捉from的用法。快来一起看看吧!

CAD软件怎么设置捕捉from?

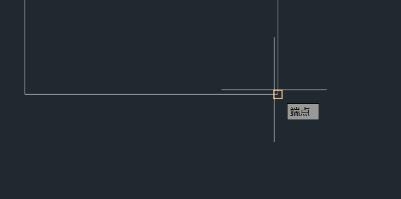

步骤一。捕捉from相对其他捕捉命令来说比较特殊。需要在执行其他命令的时候才能使用。以下图为例。在距离矩形右下角端点100距离的地方为圆心画一个圆。

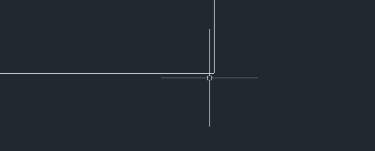

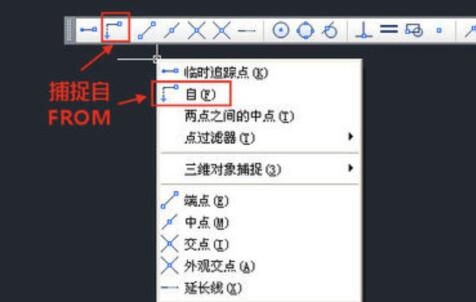

步骤二。输入圆命令C。按回车键。然后输入命令From。选择矩形右下角端点作为基点。如图显示CAD软件设置捕捉from的操作。

步骤三。输入CAD设置捕捉from的需要偏移的值。这里以偏移该端点100为例。则输入@-100,0.。按回车键即可画出距离该端点左边100距离的圆了。

更多>>CAD怎么设置图纸显示精度?CAD设置图纸显示精度的操作方法

以上就是云渲染农场为您带来的CAD软件设置捕捉from的用法。希望本期的分享能够给您带来一定的帮助!
