CAD如何阵列图形?5分钟学会CAD阵列图形的技巧(CAD怎么阵列图形)优质

在我们进行绘图的时候。应当如何使用CAD阵列图形来方便我们快速完成重复模型的排列绘制?本期。云渲染农场为您带来了5分钟学会CAD阵列图形的技巧。快来和我们一起看看吧!

CAD如何阵列图形?

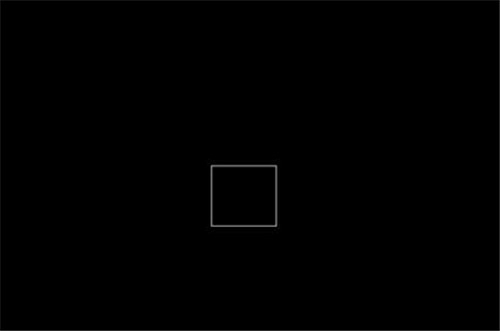

步骤一。打开cad绘图软件。通过软件启动完成后。默认空间在模型空间中。我们就选择在模型空间中进行CAD阵列图形的操作。下面我们来看模型空间是什么样子吧。

CAD如何阵列图形?5分钟学会CAD阵列图形的技巧(CAD怎么阵列图形)

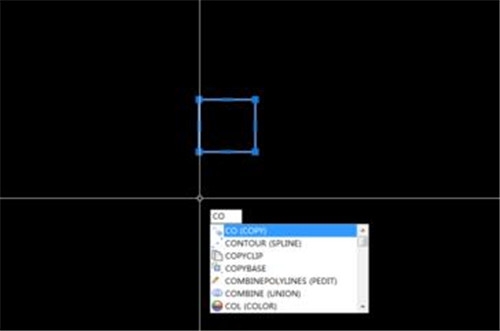

步骤二。完成矩形的绘制我们进行下一步的操作。通过选择矩形。然后输入命令co进行复制。

CAD如何阵列图形?5分钟学会CAD阵列图形的技巧(CAD怎么阵列图形)

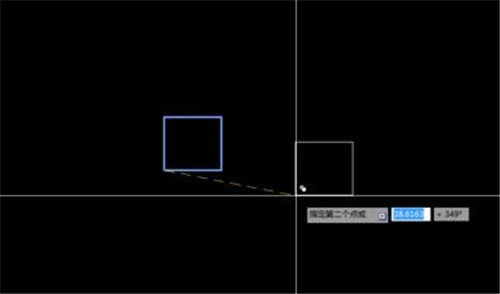

步骤三。接着我们制定一个角点进行图形阵列复制。本次以选取左下角为例。如图所示。

CAD如何阵列图形?5分钟学会CAD阵列图形的技巧(CAD怎么阵列图形)

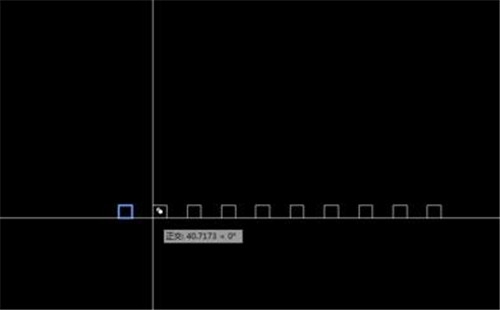

步骤四。下图为复制后为确定CAD阵列图形落脚点操作过程。这里我们就看到了矩阵这个选项。通过输入字母a。然后输入需要列阵的数量。通俗来讲就是要复制出多少个我们复制的图形。这里输入10。我们查看效果。

CAD如何阵列图形?5分钟学会CAD阵列图形的技巧(CAD怎么阵列图形)

更多>>CAD怎么用div指令等分图形?5年设计师教你CAD用div指令等分的方法

以上就是云渲染农场为您带来的CAD阵列图形的技巧了。希望本期的分享能够给大家带来一定的参考。更多相关的设计教程和建模模型素材。欢迎随时访问云渲染农场网站哦!
