3dmax自由形式中如何绘制曲面(3dmax自由形式中如何绘制曲面图)优质

3dmax的自由形式建模可以对已有模型变形。修改。可以在目标曲面上绘制样条线。也可以在目标曲面上绘制曲面。今天给大家讲解绘制曲面的方法。3dmax自由形式中如何绘制曲面步骤:

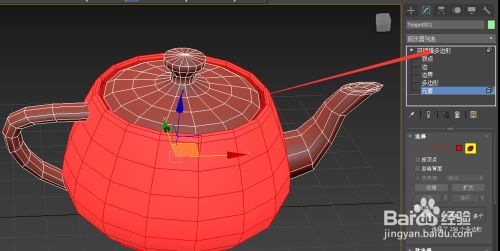

步骤一。我们有一个茶壶模型(可编辑多边形)。注意。即使有多个元素。被拾取作为目标曲面时仍像一个一样。

3dmax自由形式中如何绘制曲面(3dmax自由形式中如何绘制曲面图)

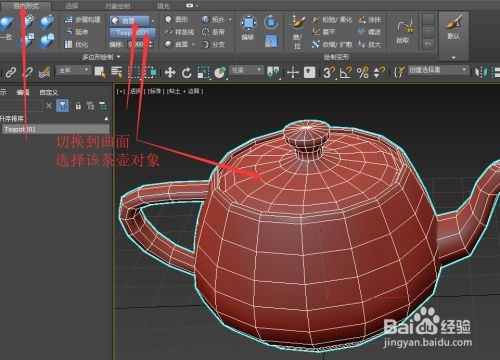

步骤二。打开石墨建模工具。切换到自由形式选项卡。切换到绘制于:曲面。接着点击拾取按钮。点选我们的茶壶模型。

3dmax自由形式中如何绘制曲面(3dmax自由形式中如何绘制曲面图)

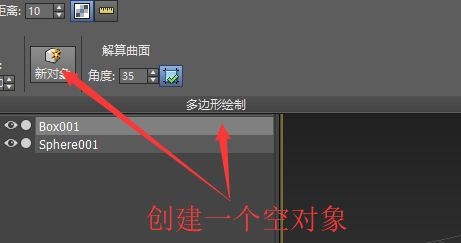

步骤三。展开多边形绘制面板。点击新对象按钮。创建一个空对象。稍后绘制的曲面就在该对象下。

3dmax自由形式中如何绘制曲面(3dmax自由形式中如何绘制曲面图)

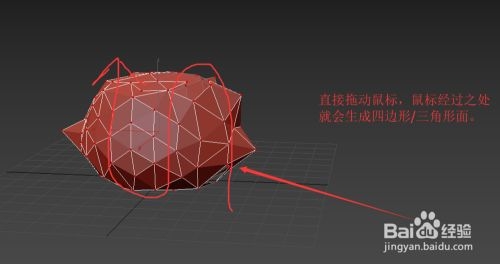

步骤四。按下曲面按钮。直接在目标曲面上拖动鼠标。鼠标经过之处就会生成四边形/三角形面。为了观察方便可以将原有模型隐藏。

3dmax自由形式中如何绘制曲面(3dmax自由形式中如何绘制曲面图)

3dmax自由形式中如何绘制曲面(3dmax自由形式中如何绘制曲面图)

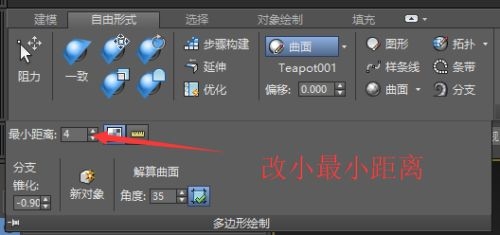

步骤五。为了让绘制的曲面更加精细。展开多边形绘制面板。修改最小距离参数。

3dmax自由形式中如何绘制曲面(3dmax自由形式中如何绘制曲面图)

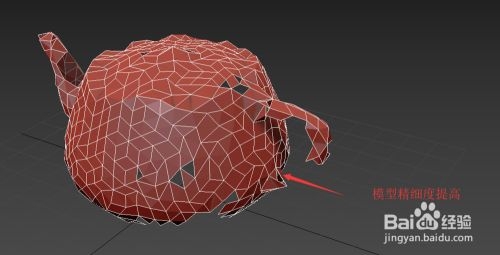

步骤六。再次绘制。我们看到点间距变小了。模型更加细腻。

3dmax自由形式中如何绘制曲面(3dmax自由形式中如何绘制曲面图)

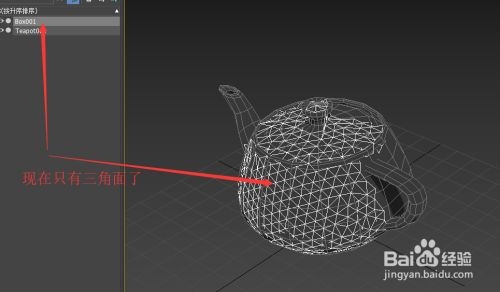

步骤七。点击曲面按钮右边的小三角。可以看到一个设置选项:四元菜单。取消勾选后绘制。将会只生成三角面。

3dmax自由形式中如何绘制曲面(3dmax自由形式中如何绘制曲面图)

3dmax自由形式中如何绘制曲面(3dmax自由形式中如何绘制曲面图)

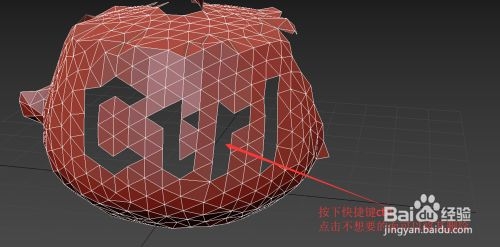

步骤八。保持曲面按钮处于按下状态。通过快捷键ctrl+鼠标点击。可以删除一个多边形。

3dmax自由形式中如何绘制曲面(3dmax自由形式中如何绘制曲面图)
