模型空间与布局(图纸)空间的区别:

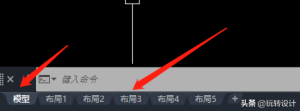

左下角“模型”选项卡只有一个,“布局”选项卡可以有很多个。

cad模型和布局有什么区别(cad模型跟布局)

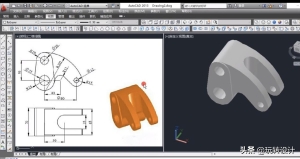

模型优缺点:模型画图最常见。模型空间有二、三维空间,是一个无限的绘图区域。绘制思路就是复制后进行修改,图纸之间是相对独立的。没那么容易卡,不限数量。缺点:模型绘图的话删减比较容易出错,无法进行批量修改。

cad模型和布局有什么区别(cad模型跟布局)

cad模型和布局有什么区别(cad模型跟布局)

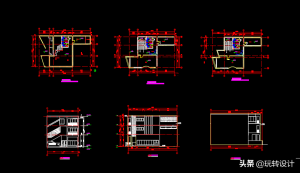

布局优缺点:“布局”提供的是一个图纸空间,是一个二维空间。在布局视口中可以看到模型空间的内容并可以按不同比例缩放视图。从布局视口可以访问模型空间,你在布局中所见到的图纸样子就是打印后图纸实际的样子。因为在布局用的是同一个底图,只是让他们在不同视口里显示不同图层。好处就是方便批量修改,所有标注都可以在布局中完成,在模型中他们是叠加在一块的。

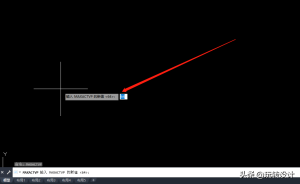

布局改图更方便。但布局视口开得多就会比较卡。布局中可正常显示的视口数量是由一个变量控制的,变量名MAXACTVP。这个变量的默认值是64,最大值也是64,我们可以验证一下。输入MAXACTVP,回车,输入300,回车,我们看到命令行会提示此变量的数值范围。再建多了,视口内会显示空白。所以最好分开建图,比如平面图一个文件,立面图一个等等。

cad模型和布局有什么区别(cad模型跟布局)

如果我们用布局画图,甲方爸爸不熟悉布局,想要模型看图,也有办法把布局的内容转去模型。方法如下:

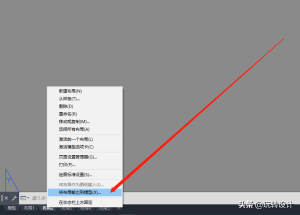

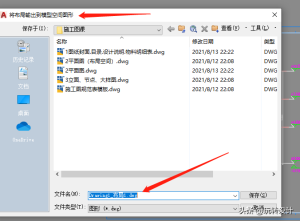

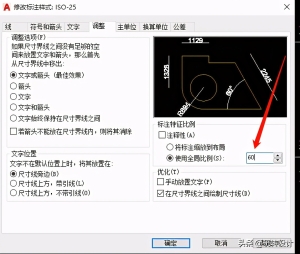

全选内容输入X炸开(打断跟随,减少后面调整标注比例的时间),然后在左下方布局选项卡右键单击选择将布局转化为模型,在弹出的对话框选择保存路径及命名,布局里面的所有内容就会生成一个模型空间的新文件。新生成的内容大小会跟布局空间时候的一样大,标注的数据内容不变,我们按照图纸的缩放比例给它缩放一下就好。比如说我在布局中图纸缩放了60倍,导入模型中后全选输入SC-60.

cad模型和布局有什么区别(cad模型跟布局)

cad模型和布局有什么区别(cad模型跟布局)

cad模型和布局有什么区别(cad模型跟布局)

全选内容输入X炸开(打断跟随,减少后面调整标注比例的时间),然后在左下方布局选项卡右键单击选择将布局转化为模型,在弹出的对话框选择保存路径及命名,布局里面的所有内容就会生成一个模型空间的新文件。新生成的内容大小会跟布局空间时候的一样大,标注的数据内容不变,我们按照图纸的缩放比例给它缩放一下就好。比如说我在布局中图纸缩放了60倍,导入模型中后全选输入SC-60。
