CAD能以多种方式创建直线。圆。椭圆。多边形。条样曲线等基本图形对象。在CAD里面。圆形画好之后。我们一般都会进行标注直径或者半径符号的。那么CAD怎么设置直径符号？一起来看看吧！

想要玩转“CAD”。快点击此入口观看免费教程→→

工具/软件

硬件型号：机械革命极光Air

系统版本：Windows7

所需软件：CAD2017

方法/步骤

第1步

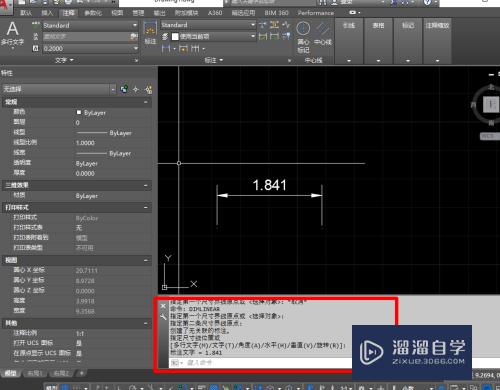

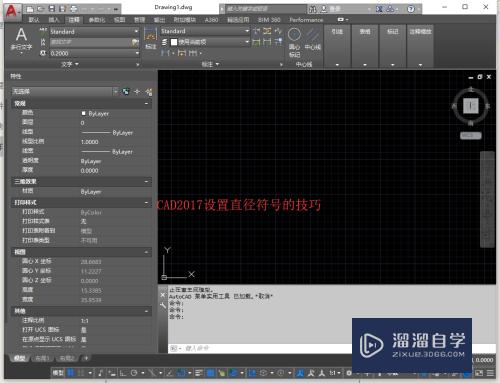

首先打开CAD。命令栏输入dimlinear。随意选择两点进行线性标注。效果如图。

第2步

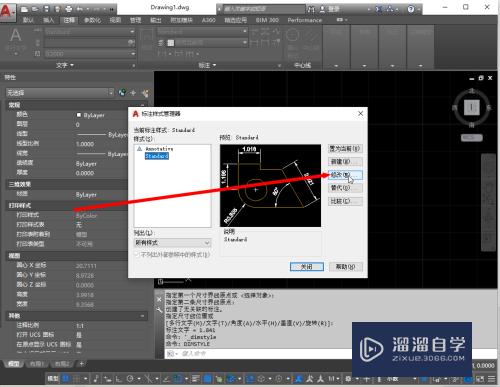

如果想在标注数字前加上直径符号该如何设置。我们在命令栏输入dimstyle。选择当前的标注样式。点击修改。如图所示。

第3步

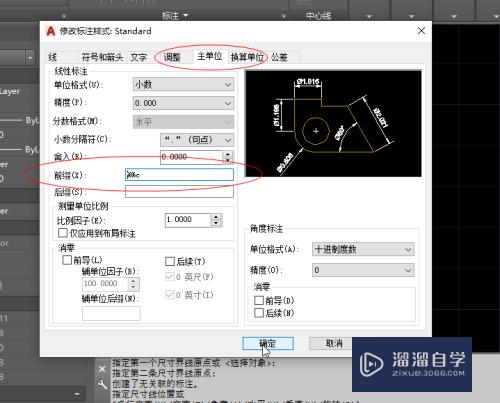

在修改标注样式下的主单位修改中。前缀一览填写“%%c”。点击确定。效果如图。

第4步

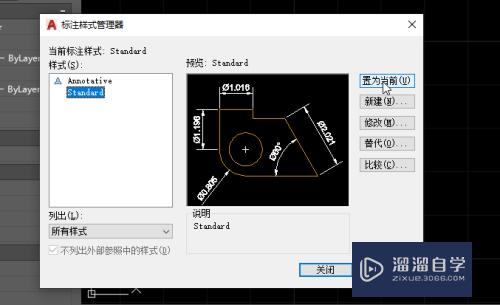

选择刚才修改的标注样式。点击置为当前。效果如图。然后点击关闭。

第5步

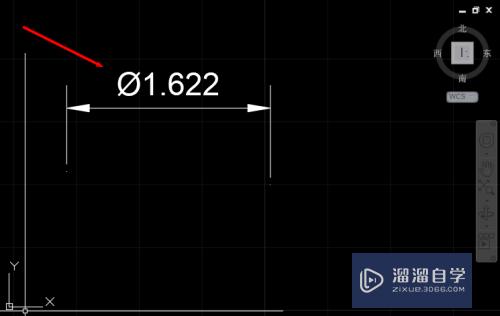

再命令栏输入dimlinear。随意选择两点进行线性标注。就达到我们想要的效果了。如图。

以上关于“CAD怎么设置直径符号(cad怎么设置直径符号数字)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
