经常会遇到CAD转换为mapgis图型。mapgis提供的转换程序使用时。每次转换还需要编辑对照表。section为地信网在mapgis基顾上二次开发的程序。可是CAD图型怎么和mapgis图型互转呢？小渲这就把方法分享出来。

云渲染农场还有超多“CAD”视频课程。欢迎大家点击查看

工具/软件

硬件型号：微软Surface Laptop Go

系统版本：Windows7

所需软件：CAD。Section

方法/步骤

第1步

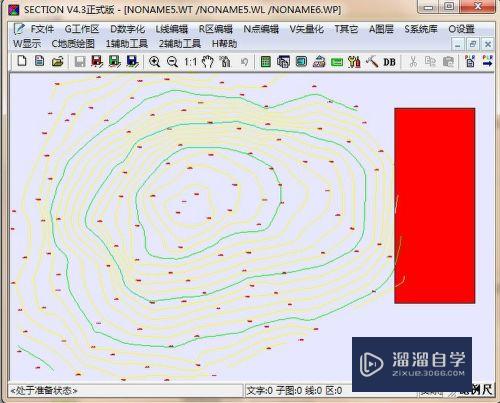

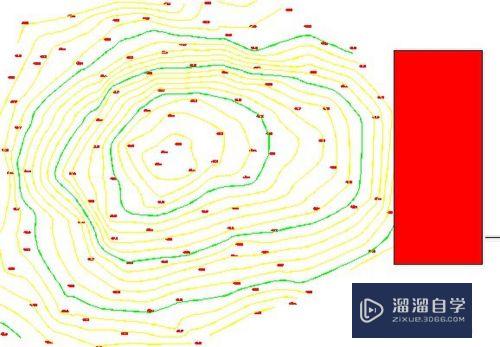

DXF转换Mapgis。打开Section2012。点击菜单中的文件下新建文件。下图中第二幅为CAD中原图。

第2步

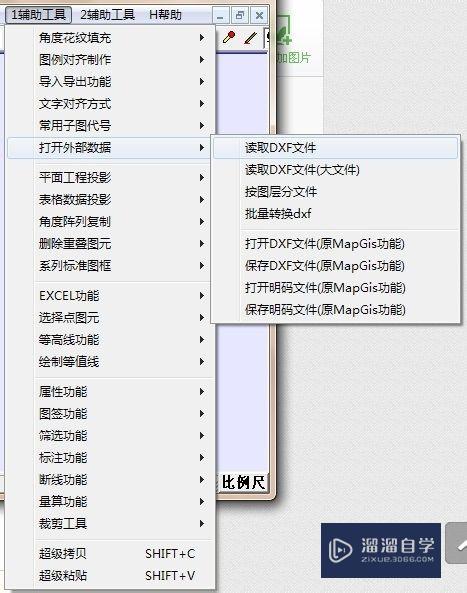

在下图所示菜单中点击读取DXF文件。Section2012可导入样条曲线。多行文本及CAD中的

填充。不需要导入完成。即可在软件中对导入的图形进行编辑。

第3步

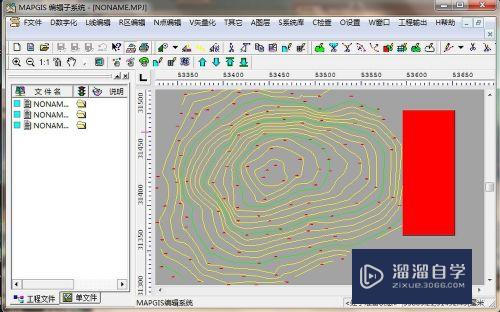

关闭软件。提示是否保存点。线。面文件。把点。线。面文件保存下来。即可以Mapgis中添加文件生成图型了。

第4步

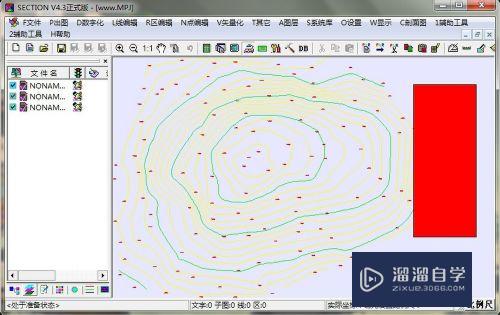

Mapgis转CAD,使用Section2012打开mapgis文件。

第5步

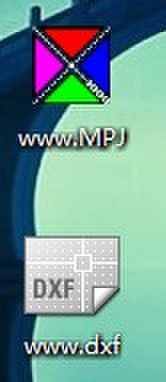

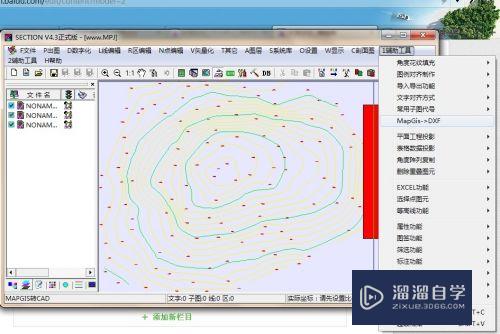

在使用Section2012菜单栏1辅助工具内点击Mapgis->DXF。Section2012会在mpj文件同目录下生成以DXF为后缀名的同名文件。

第6步

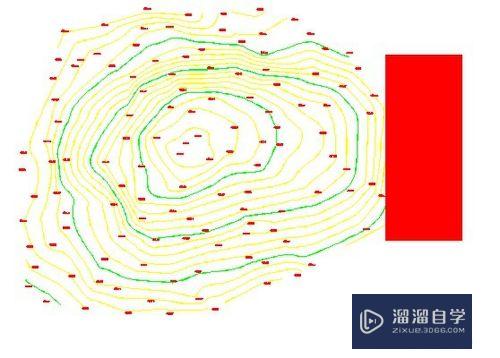

打开DXF。Mapgis己经转换成为CAD文件了。

以上关于“CAD图型怎么和mapgis图型互转”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
