CAD是一款自动计算机辅助设计软件。可以用于绘制二维制图和基本三维设计。通过它无需懂得编程。即可自动制图。但很多新手还是不知道CAD怎样进行简单的操作。所以今天整理了教程来为大家简单介绍一下。

云渲染农场还有超多“CAD”视频课程。欢迎大家点击查看

工具/软件

硬件型号：戴尔DELL灵越14Pro

系统版本：Windows7

所需软件：CAD2014

方法/步骤

第1步

AutoCAD 在绘图区域的顶部包含标准选项卡式功能区。

您可以从“常用”选项卡访问本手册中出现的几乎所有 42 个命令。

此外。下面显示的“快速访问”工具栏包括熟悉的命令。如“新建”。“打开”。“保存”。“打印”。“放弃”。等等。

注意：“快速访问”工具栏的右侧是“工作空间”下拉列表。在“工作空间”下拉列表中。显示“常用”选项卡。你可以来回切换工作空间。根据自己的情况选择合适的空间。上图的工作空间设置为“草图与注释”。

第2步

AutoCAD 界面的核心部分是“命令”窗口。是你和CAD互相沟通的常用方式。所以初学绘图时一定要认真查看此窗口的提示信息！它通常固定在应用程序窗口的底部。当然你也可以把它拖到你喜欢的地方。开心就好！

第3步

“命令”窗口可显示提示。选项和消息。

您可以直接在“命令”窗口中输入命令。而不使用功能区。工具栏和菜单。

许多长期使用 AutoCAD 的老司机喜欢使用此方法。

注意：当您开始键入命令时。它会自动完成。

当提供了多个可能的命令时（如下例所示）。您可以通过单击或使用箭头键并按 Enter 键或空格键来进行选择。

第4步

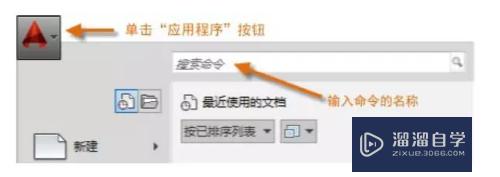

提示如果您不知道如何访问命令。可以对它进行搜索。

搜索结果将在当前工作空间中列出所有可能的命令及其位置。

可以单击任何结果来启动该命令。

第5步

大多数用户使用鼠标作为其定点设备。但是其他设备也具有相同的控件。

提示：当您查找某个选项时。可尝试单击鼠标右键。

根据定位光标的位置。不同的菜单将显示相关的命令和选项。

第6步

单击“新建”以从下面几个图形样板文件中进行选择：

对于英制图形。假设您的单位是英寸。请使用 acad.dwt 或 acadlt.dwt。

对于公制单位。假设您的单位是毫米。使用 acadiso.dwt 或 acadltiso.dwt。

第7步

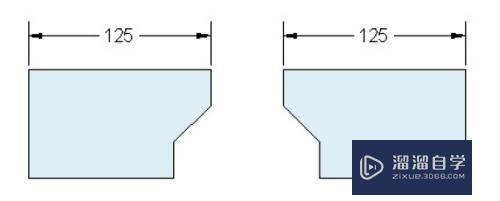

当你第一次开始绘制图形时。需要确定一个单位表示长度（英寸。英尺。厘米。千米或某些其他长度单位）。例如。以下对象可能表示两栋长度各为 125 英尺的建筑。或者可能表示以毫米为测量单位的机械零件截面。

第8步

在您决定使用哪种长度单位之后。UNITS 命令可使您控制几种单位显示设置。包括：

格式（或类型）。例如。可以将十进制长度 6.5 设置为改用分数长度 6-1/2 来显示。

精度。例如。十进制长度 6.5 可以设置为以 6.50。6.500 或 6.5000 显示。

如果您打算使用英尺和英寸。请使用 UNITS 命令将单位类型设置为“建筑”。然后在创建对象时。可以指定其长度单位为英寸。如果要使用公制单位。请保留将单位类型设置为“小数”。更改单位格式和精度不会影响图形的内部精度。它只会影响长度。角度和坐标在用户界面中如何显示。

提示：如果您需要更改 UNITS 设置。就确保将图形另存为图形样板文件。否则要更改每个新图形的 UNITS 设置。

第9步

始终以实际大小（1:1 的比例）创建模型！

始终以实际大小（1:1 的比例）创建模型！

始终以实际大小（1:1 的比例）创建模型！

术语模型是指设计的几何图形。

图形包含模型几何图形以及显示在布局中的视图。注释。尺寸。标注。表格和标题栏。

在您创建布局时。可以指定以后在标准大小的图纸上打印图形时所需的比例。
