CAD图纸修改后怎么对比及查看优质
每一张好看的CAD图纸。都是经过设计师无数次的修改。调整猜得到的结果。但是在调整的过程中。我们需要给比人看出差别。那么CAD图纸修改后怎么对比及查看?小渲来分享一个简单好用的方法给大家。
如果您是第一次学习“CAD”那么可以点击这里。免费观看CAD最新课程>>
工具/软件
硬件型号:联想(Lenovo)天逸510S
系统版本:Windows7
所需软件:CAD2014
方法/步骤
第1步

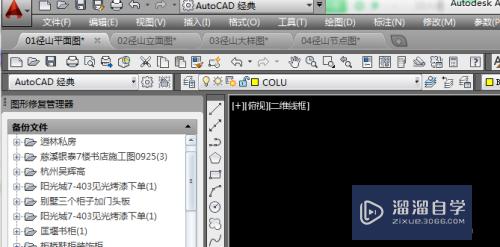

打开CAD图纸。有的是张图纸。有的是几张图纸。这个是四份图纸。分别是平面。立面。大样。结点图纸
第2步
首先要在平面图纸找到立面索引图。这是图纸的是后面的图纸的总索引。跟后面的立面图纸对号入座。
第3步

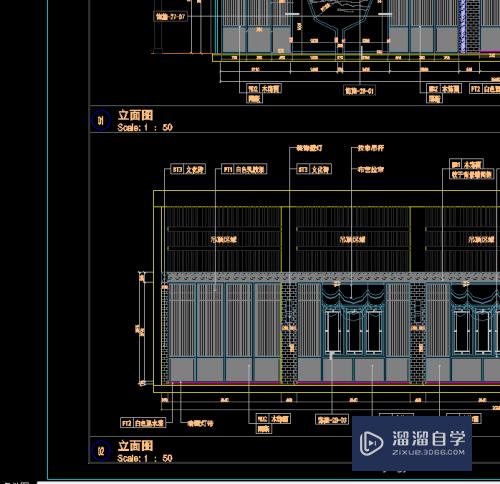

然后在立面图纸有每个图纸的标号。在图纸中有些材料接触处有详细的标注或标识。对着标志去后面的大样图或是节点图里查看详细的施工样式以及结构合成
以上关于“CAD图纸修改后怎么对比及查看”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦!
