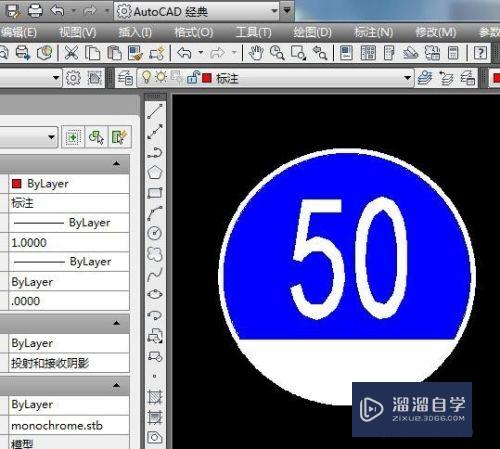

现在开车的越来越多。马路上的交通标志也越来越多。其中限速标志比较笔者印象较深。这里以“最低限速50km/h”为例。来告诉大家CAD怎么画限速50km/h的交通标志的吧！
云渲染农场还有超多“CAD”视频课程。欢迎大家点击查看
工具/软件
硬件型号：小米 RedmiBookPro 14
系统版本：Windows7
所需软件：CAD2014
方法/步骤

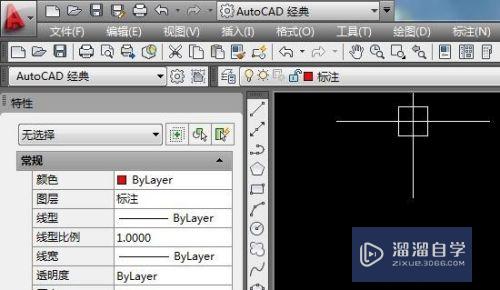

第1步
如下图所示。
打开AutoCAD软件。
新建一个空白的dwg文件。
第2步
画一个直径ø100的圆。
具体：
1。输入c。回车。
2。鼠标左键随意指定一个圆心。
3。输入d。回车。
4。输入100。回车。

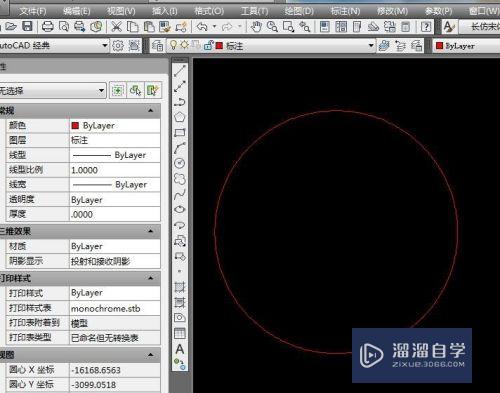

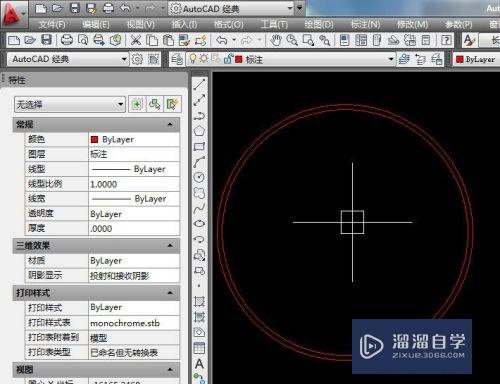

第3步
将直径100的圆向外偏移2mm。
具体：
1。输入o。回车。
2。输入2。回车。
3。鼠标左键选中圆。
4。鼠标左键在圆外单击一下。
5。“ESC”键退出偏移状态。

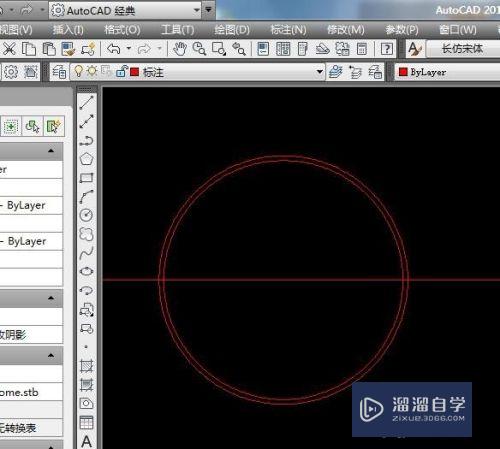

第4步
过圆心画一条横向构造线。
具体：
1。输入xl。回车。
2。鼠标左键单击圆心处。
3。打开正交（点击键盘上的F8键）。
4。构造线成水平时。单击鼠标左键。
5。“ESC”键。退出构造线状态。

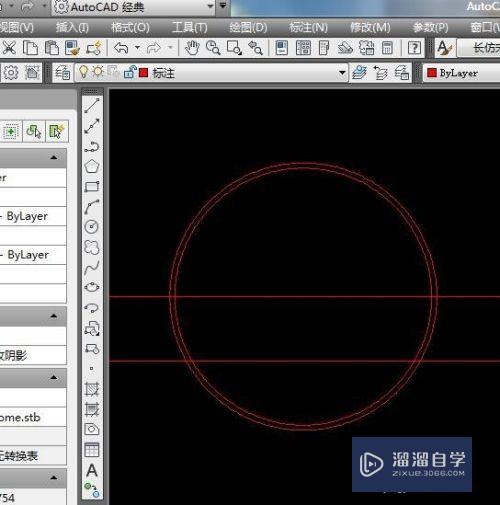

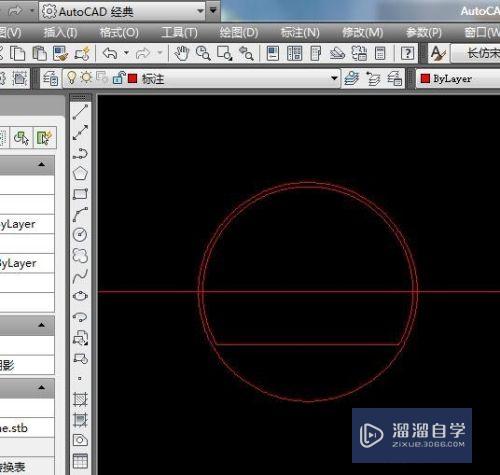

第5步
将构造线向下偏移25mm。
具体：
1。输入o。回车。
2。输入25。回车。
3。鼠标左键单击构造线。
4。鼠标左键在构造线下方单击。

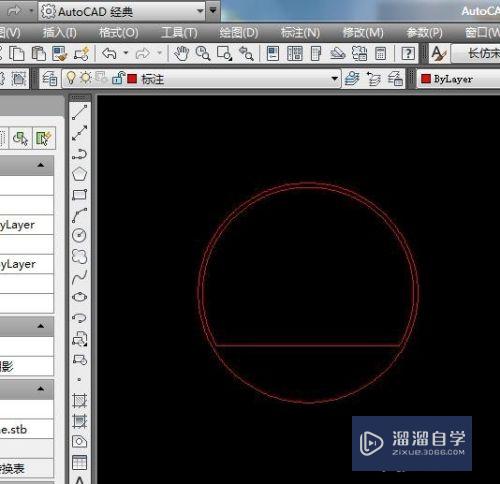

第6步
如下图所示。
将直径ø100的圆进行裁剪。
同时裁剪掉的还有偏置25mm的构造线。
第7步
如下图所示。
将过圆心的那条构造线删除掉。

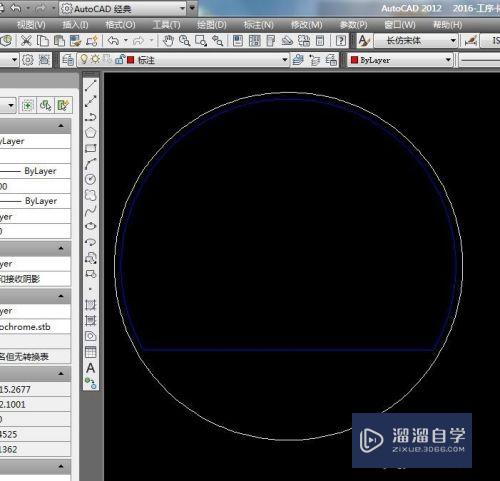

第8步
如下图所示。
将外边整圆的线段颜色设置成白色。
将里边的圆弧线段和直线段颜色全部甚至成蓝色。

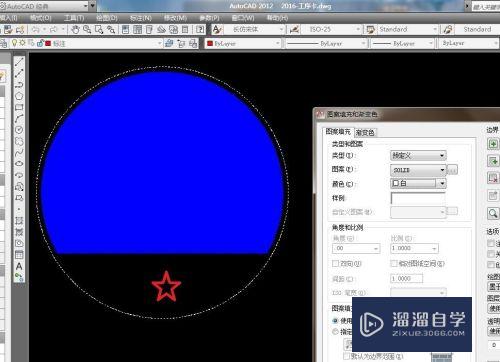

第9步
如下图所示。
将红色四角星所在的区域填充成蓝色。
第10步
如下图所示。
将红色五角星所在的区域填充成白色。

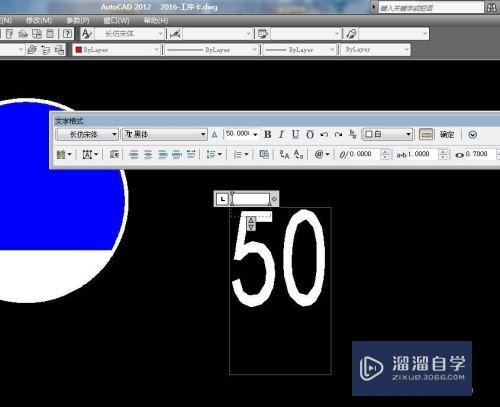

第11步
如下图所示。
输入t。回车。
鼠标左键画一个矩形。
输入50。
设置字体为黑体。
设置字体颜色为白色。
确定。
完成文字的输入。

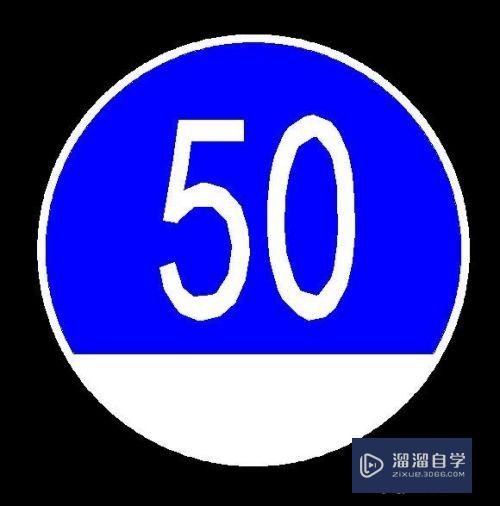

第12步
如下图所示。
将文字“50”移动到蓝色区域合适位置。
“最低限速50km/h”的标志牌就画好了。
