CAD作图时。会遇到将一个角进行等分的情况。可是CAD怎样精准等分任意角呢？很多图形都会用到等分。下面就为大家介绍一种等分任意角的方法。以方便工作。提高工作效率。

图文不详细？可以点击观看【CAD免费视频教程】

工具/软件

硬件型号：戴尔DELL灵越14Pro

系统版本：Windows7

所需软件：CAD2018

方法/步骤

第1步

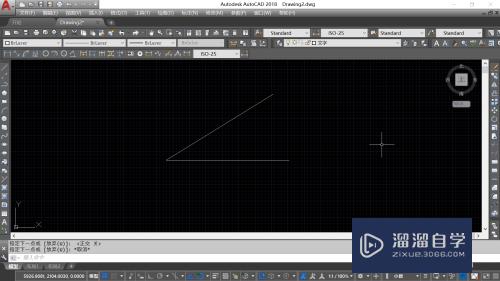

打开CAD软件。画一个任意角度的角。用于角的等分。我们随意对角进行5等分。

第2步

命令行输入CIRCLE。回车。以角的顶点为圆心。绘制一个圆。圆与角的两个边有交点即可。

第3步

执行LINE命令。连接圆与角的两条线的交点成一条直线。删除圆。

第4步

命令行输入DIVIDE。回车。选择圆与角的两条边的交点的直线为定数等分的对象。输入数字5。回车。点击【格式】—【点样式】。选择点样式为“×”。点击【确定】。等分点就显示出来。

第5步

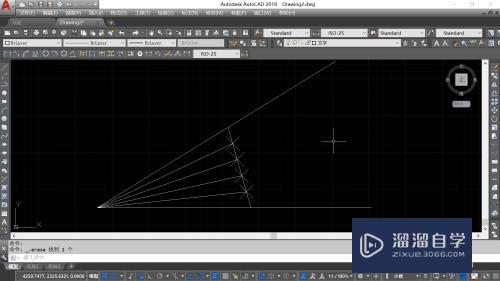

在对象捕捉设置里。勾选“节点”。执行直线命令。连接角的顶点和各等分点。角等分完成。

总结

1.打开CAD软件。画一个任意角度的角。用于角的等分。我们随意对角进行5等分。

2.命令行输入CIRCLE。回车。以角的顶点为圆心。绘制一个圆。圆与角的两个边有交点即可。

3.执行LINE命令。连接圆与角的两条线的交点成一条直线。删除圆。

4.命令行输入DIVIDE。回车。选择圆与角的两条边的交点的直线为定数等分的对象。输入数字5。回车。点击【格式】—【点样式】。选择点样式为“×”。点击【确定】。等分点就显示出来。

5.在对象捕捉设置里。勾选“节点”。执行直线命令。连接角的顶点和各等分点。角等分完成。

以上关于“CAD怎样精准等分任意角(cad中如何等分角度)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
