在使用CAD的过程中。输出的文件大。所以为了二次开发程序在无人干预的情况下嵌入系统。将大大提高工作效率。因此很多小伙伴都选择这么做。但却不知道方法。那么可以看看下面的CAD二次开发环境配置教程。

如果您是第一次学习“CAD”那么可以点击这里。免费观看CAD最新课程>>

工具/软件

硬件型号：华为MateBook D 14

系统版本：Windows7

所需软件：CAD2012

安装必要的环境

第1步

首先安装CAD软件

第2步

用Visual Studio新建一个类库项目。

第3步

需要添加常用的引用。在CAD目录下。下面介绍三个主要的DLL文件。

1. AcDbMgd.dll 当处理图形文件中存储对象时引用。

2. AcMgd.dll 当处理AutoCAD应用程序和用户接口时引用。

3. AcGui.dll 当处理自定义文件时引用。

程序和调试

第1步

在刚刚创建的类库程序中添加一个类

public class FisrtCADTest

{

[CommandMethod("Hello")]

public void Hello

{

Document acDoc = Application.DocumentManager.MdiActiveDocument;

Editor ed = acDoc.Editor;

ed.WriteMessage("Hello World！");

}

}

第2步

编译这个程序

第3步

启动CAD在命令行中输入netload,然后在打开的窗口中找到刚编译的程序的dll,加载后在命令行输入Hello。猜猜会出现什么？没错。你的第一个CAD二次开发的程序已经完美运行了。

如何调试程序

第1步

在解决方案资源管理器中右击解决方案。选择“添加”-“现有项目”

第2步

在打开的对话框中找到CAD安装路径下的acad.exe,选择打开

第3步

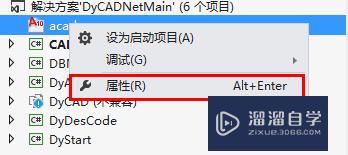

将刚添加的项目设置为启动项目

第4步

设置项目属性

第5步

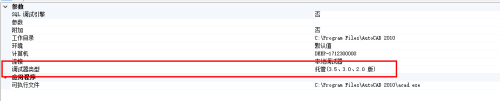

修改调试器类型如下图所示

第6步

在需要的地方设置断点。启动项目。会发现CAD程序会被找开。netload加载程序集。就可以调试啦

以上关于“CAD二次开发环境配置教程(cad二次开发环境搭建)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
