CAD能以多种方式创建直线。圆。椭圆。多边形。条样曲线等基本图形对象。很多图形也都会用到圆弧。和线段。那么CAD中怎么等分圆弧和线段呢？等分是必学的一部分。下面的教程来帮助大家熟悉。

想要玩转“CAD”。快点击此入口观看免费教程→→

工具/软件

硬件型号：惠普(HP)暗影精灵8

系统版本：Windows7

所需软件：CAD编辑器

方法/步骤

第1步

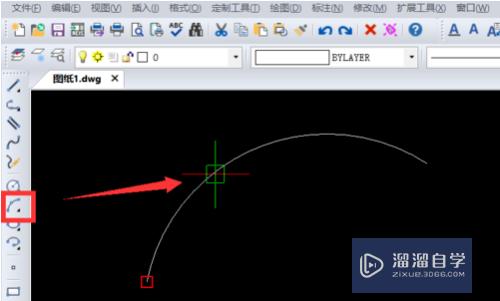

首先我们通过百度搜索下载任意一款CAD编辑工具程序并安装运行。从打开的程序主界面中。利用“三点弧”绘制一个圆弧。

第2步

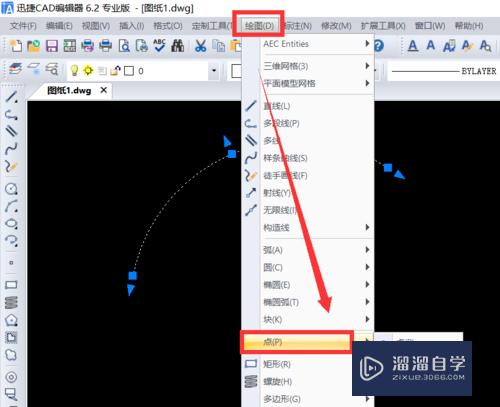

然后选中所绘制的圆弧后 点击“绘图”菜单项中的“点”-“分割”项打开。如图所示：

第3步

也可以直接在命令行输入“DIV“命令。从显示的命令列表中。找到”Divided“（分割）命令。点击以运行此命令。

第4步

接下来我们继续进行操作。接下来根据命令行的提示。依次选择相应的圆弧后。再输入等分的段数。按回车进行确认即可完成圆弧的等分操作。

第5步

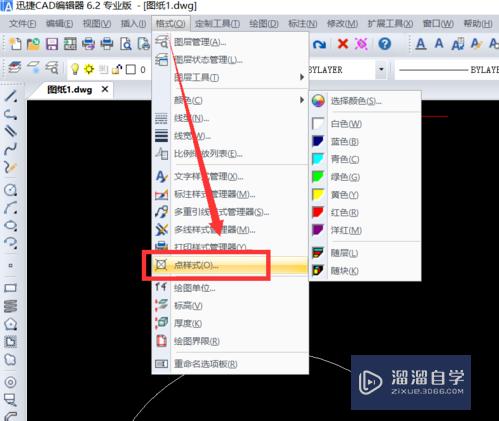

虽然通过以上操作完成了圆弧的等分操作。但是等分点却是无法直观显示的。对此我们还需要对等分点的样式进行设置按图示进行操作。

第6步

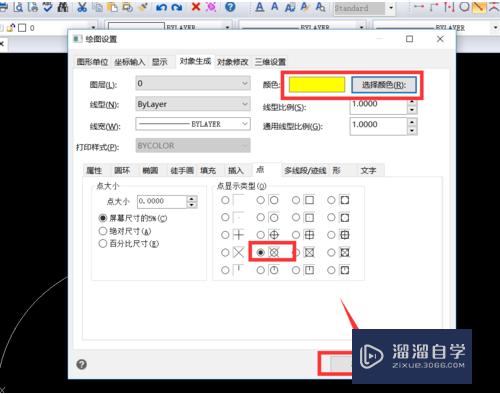

待打开如图所示的”绘图设置“界面后切换到”对象生成“选项卡。在此可以设置点的颜色及其它样式。如图所示设置完成后。点击”确定“按钮。

第7步

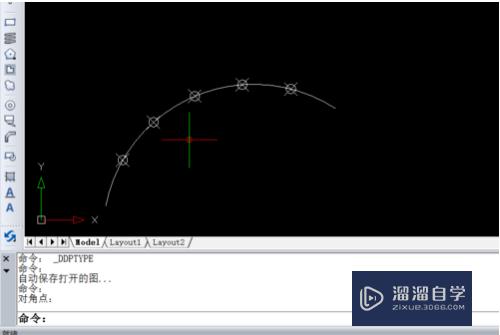

最后就可以查看修改点的样式后的等分圆弧的效果了。对于路段的等分方法。其操作过程与以上操作类似最终效果如图所示：

以上关于“CAD中怎么等分圆弧和线段(cad中怎么等分圆弧和线段的关系)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
