CAD其参数化绘图功能能够帮助您减少修订时间。确保一切协调有序。迅速。我们可以通过CAD的功能对图形进行任何操作。还能够使用命令让图形形态发生变化。其中使用频繁的是倒圆角。那么今天就来看看CAD倒圆角的常用使用方法吧！

云渲染农场还有超多“CAD”视频课程。欢迎大家点击查看

工具/软件

硬件型号：戴尔灵越15

系统版本：Windows7

所需软件：CAD2010

方法/步骤

第1步

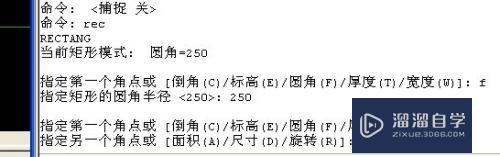

在绘制矩形的时候。直接可以设置矩形圆角。在命令行中输入REC。空格后输入F后可以直接设置圆角的半径大小。

第2步

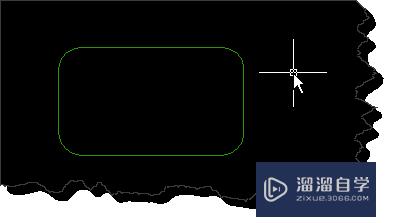

但这个设置的话给矩形的四个角同时设置相同半径的大小。

第3步

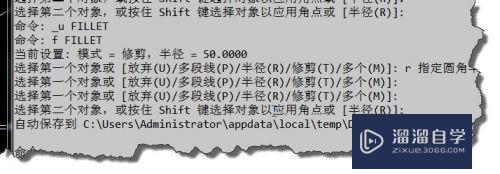

如果我们只想对矩形的一个角进行倒角的话。怎么操作呢？输入F空格。在输入半径后。直接点击矩形的两边即可。

第4步

这个就可以达到我们想的效果。

第5步

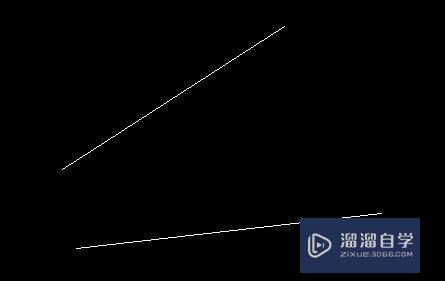

下面我们看如何给两直线倒圆角。如图所示。我们看两个倾斜的直线。如图所示。我们将两条非平行的直线进行倒角

第6步

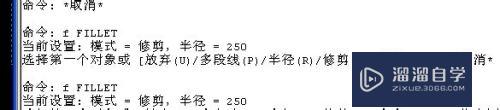

我们同样的可以使用F命令达到这样的倒圆角的效果。在命令行中输入倒角半径。

第7步

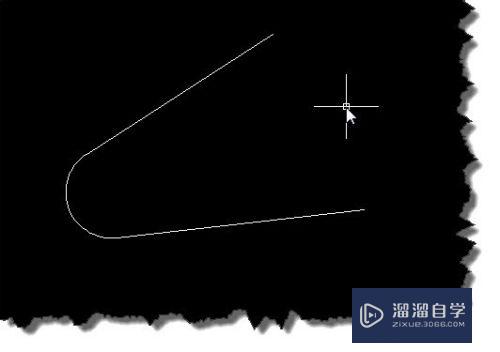

这时候我们会得到如图的效果。记住倒角如果太大是不会成功的哦。

第8步

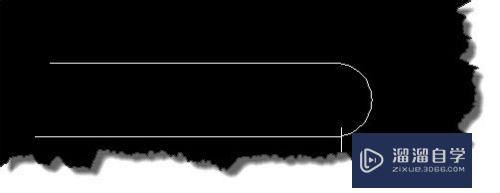

这里需要注意的是如果是两根平行线的话。我们可以将倒角的半径设置为0。就可以快速做圆弧连接了。
