在CAD输入文字时。有时候图形的注释。需要我们对输入的文字设置分栏。从而快速的对注释进行修改和文字的输入。本文就以“沁园春.雪”的诗词。介绍一下CAD多行文字输入怎么设置分栏效果的。

图文不详细？可以点击观看【CAD免费视频教程】

工具/软件

硬件型号：小新Air14

系统版本：Windows7

所需软件：CAD2014

方法/步骤

第1步

菜单栏依次选择【格式】│【文字样式】。或者命令栏输入【ST】命令。

第2步

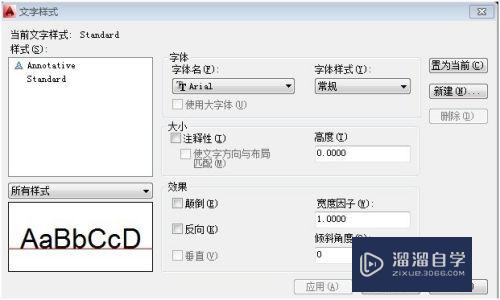

弹出【文字样式】对话框。

第3步

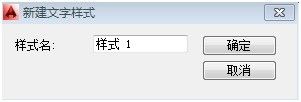

点击【新建】。新建文字样式为【样式一】

第4步

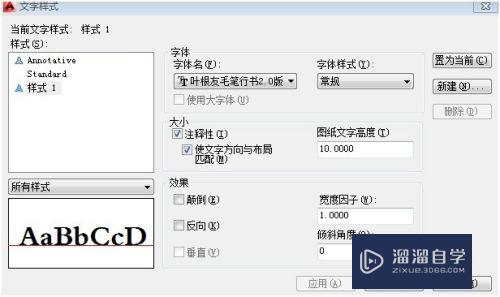

选择字体为“叶根友毛笔行书2.0版”。 选择【注释性】。选择【使文字方向与布局匹配】。文字高度为10。

第5步

点击【置位当前】。则当前文字样式为【样式1】。；

点击【关闭】。关闭【文字样式】设置；

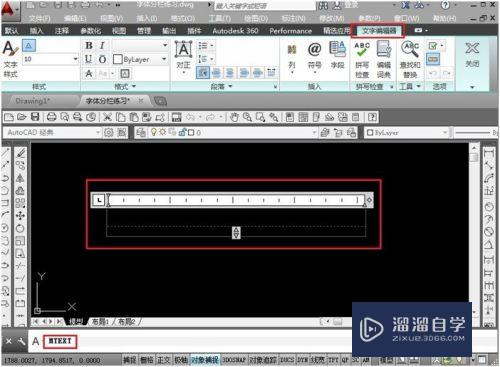

命令栏里输入MTEXT,然后绘制一个输入文字的矩形框。并打开【文字编辑器】。如下图所示：

第6步

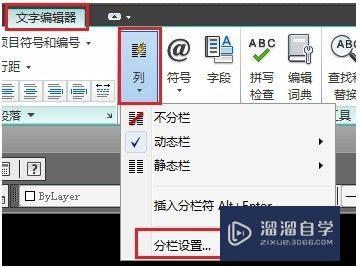

点击【文字编辑器】下面的【列】选项里面的【分栏设置】

第7步

弹出【分栏设置】对话框；

第8步

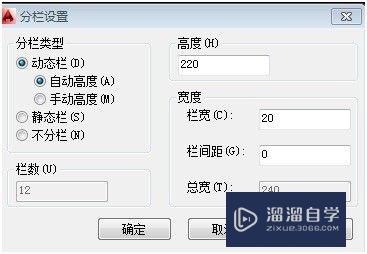

我们先来看【动态栏】的设置。选择【动态栏】│【自动高度】。高度设置为220。栏宽设置为20。栏间距设为0。可以看见栏数和总宽都是暗色。不能设置。这是因为我们选择动态栏的自动高度。随着输入文字的多少决定了栏数和总宽。因为高度一定。

第9步

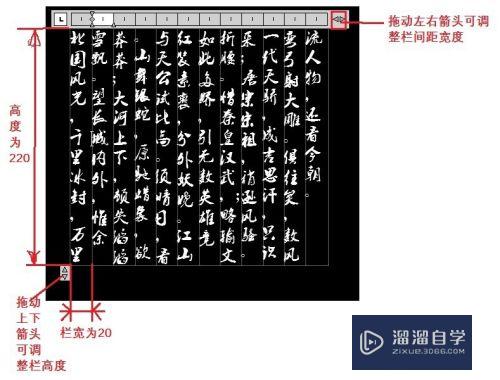

输入“沁园春.雪”。如下图所示。

第10步

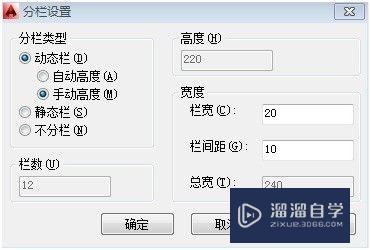

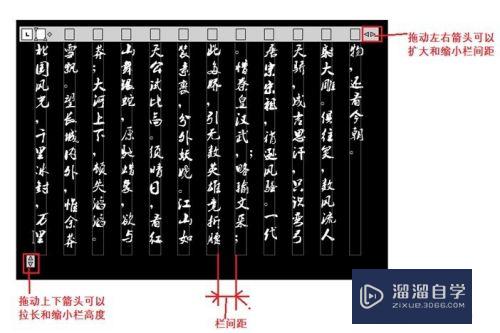

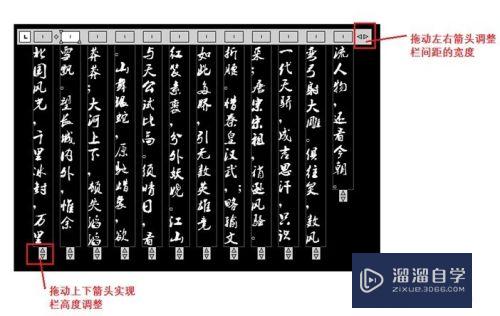

我们可以设置【动态栏】│【手动高度】。栏宽设为20。栏间距设为10；其它设置为暗色。不能设置。我们可以拖动栏高。如下图所示：

第11步

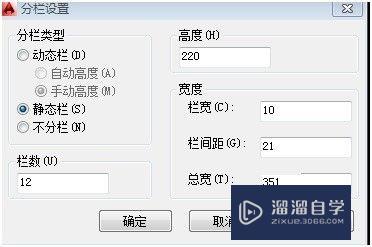

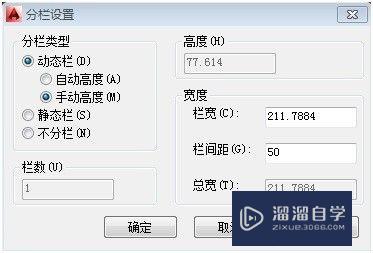

除了【动态栏】的设置。我们也可以设置【静态栏】。打开【分栏设置】对话框。选择【静态栏】。静态栏的设置就需要我们对栏数。栏高度。栏宽。栏间距。和总宽都可以设置。其中在宽度设置中。设置任意两项。另外一项的数值就可以自动驱动。例如设置栏宽和栏间距。总宽就自动算出来了。同样设置总宽和栏间距时。栏宽就自动算出来了。这是因为栏数我们设为定值了。

第12步

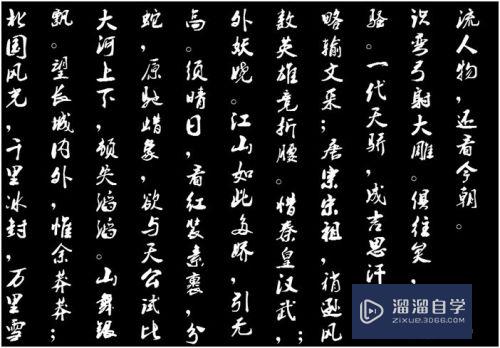

最后附上调整后的效果。如下图所示：

以上关于“CAD多行文字输入怎么设置分栏效果(cad中多行文字)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
