CAD里可以使用多段线来绘制一些连接在一起的线段。在画图形的时候。多段线是经常被使用的。那么CAD怎么设置多段线pl绘制的线宽？线条太宽或者太窄都不利于图形的展示。下面来告诉大家设置方法。

对于“CAD”还有不懂的地方。点击这里了解更多关于“CAD”课程>>

工具/软件

硬件型号：戴尔灵越15

系统版本：Windows7

所需软件：CAD2014

方法/步骤

第1步

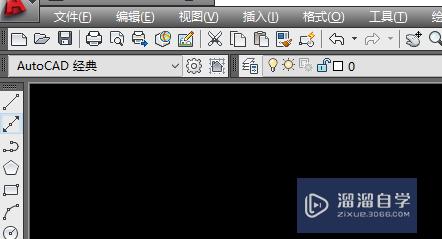

我们打开CAD软件。进入绘图区域

第2步

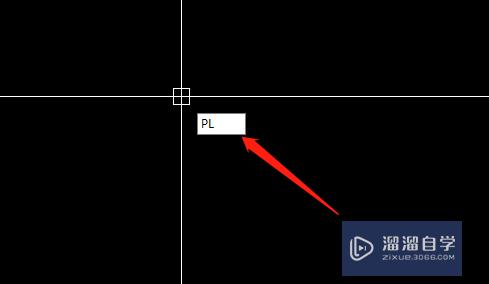

在绘图界面。输入快捷键“PL”,点击回城执行

第3步

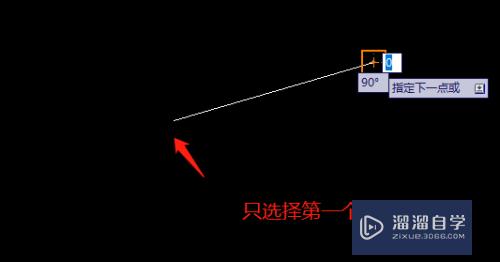

执行后。在多段线状态下。点击绘制的第一个点

第4步

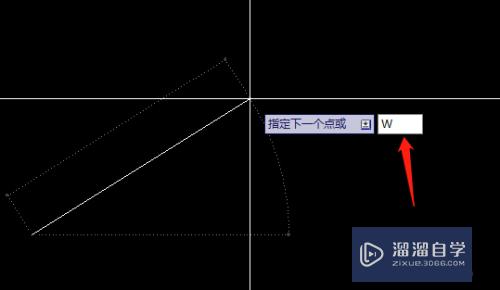

点击第一个点之后不要任何操作。然后输入快捷键”W“回城执行

第5步

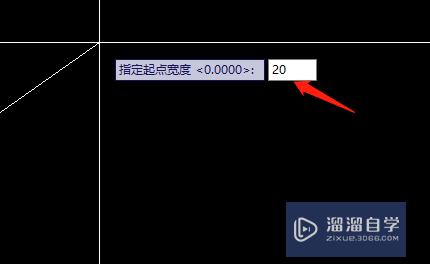

执行后。输入第一个点的宽度。比如20。回城确定。

第6步

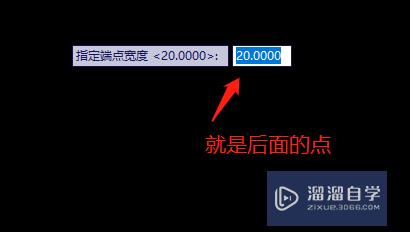

然后输入结束端点的宽度。这里也是20。回城确定

第7步

然后绘制出来的就是一个20宽的线段了

以上关于“CAD怎么设置多段线pl绘制的线宽(cad多段线pl宽度设置)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
