在使用CAD绘制图形时。图形相互交叉是非常多的。所以有时候在编辑线条的时候。需要找出交叉线所在。那么CAD如何查出自交叉线呢？小渲这就来分享一个小技巧给大家参考。

云渲染农场还为大家准备了“CAD”相关视频教程。快点击查看>>

工具/软件

硬件型号：华为笔记本电脑MateBook 14s

系统版本：Windows7

所需软件：CAD2014

方法/步骤

第1步

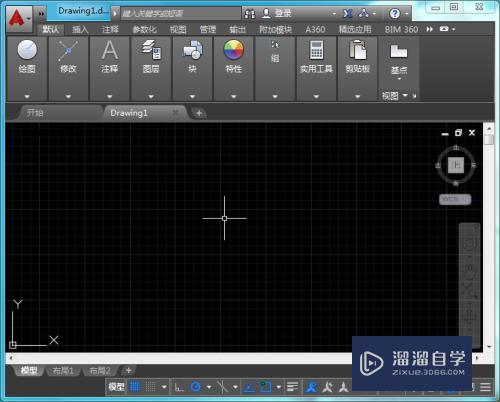

打开CAD这款软件。进入CAD的操作界面。如图所示：

第2步

在该界面内找到多段线选项。如图所示：

第3步

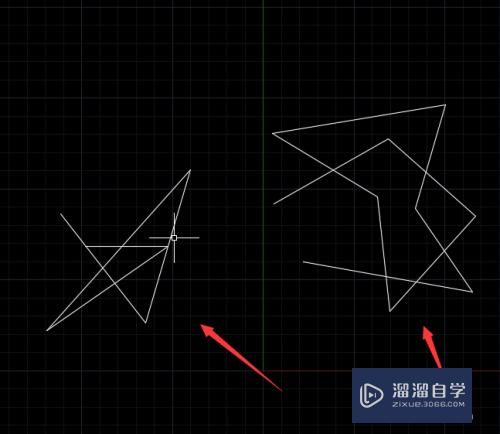

使用多段线绘制两个图形。如图所示：

第4步

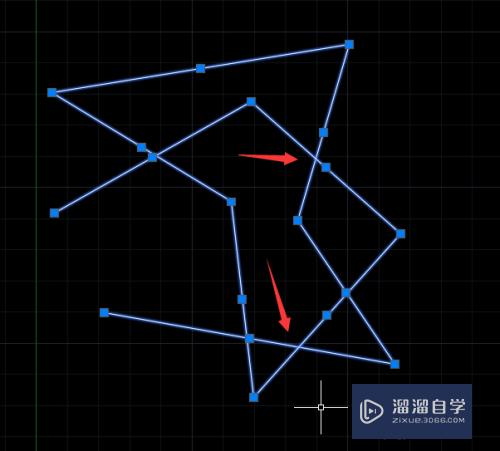

先选择第一个图形。可以看到凡是相交叉的部位就会出现控制点。如图所示：

第5步

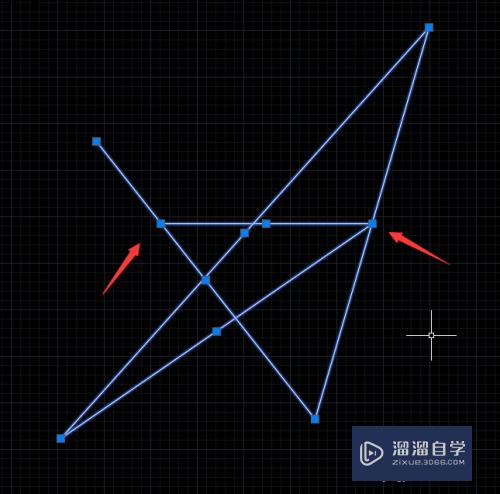

在选择第二个图形可以看到没有自交叉的部位就没有控制点。如图所示：

第6步

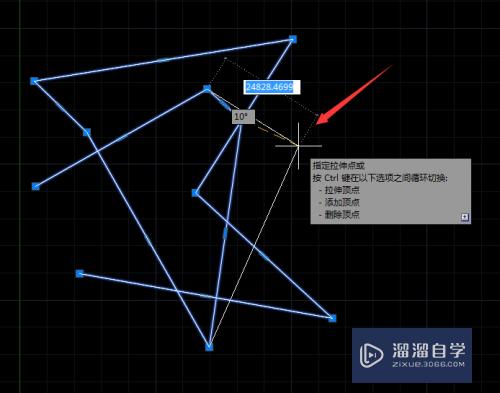

选择自交叉的控制点我们可以改变图形的形状。如图所示：

以上关于“CAD如何查出自交叉线(cad线交叉了怎么表明)”的内容小渲今天就介绍到这里。希望这篇文章能够帮助到小伙伴们解决问题。如果觉得教程不详细的话。可以在本站搜索相关的教程学习哦！
